Gia công thang máng cáp theo bản vẽ M&E: quy trình, checklist và thông tin cần gửi

Khi đặt gia công thang máng cáp theo bản vẽ M&E, rủi ro lớn nhất không phải lúc sản xuất mà nằm ở dữ liệu đầu vào: thiếu độ dày, thiếu vật liệu, không bóc phụ kiện, chưa rõ có nắp hay không hoặc bản vẽ chưa khớp BOQ. Chỉ một thông tin sai cũng có thể khiến báo giá lệch, sản phẩm sai quy cách hoặc phát sinh khi triển khai tại công trình.

Bài viết này giúp chủ đầu tư, nhà thầu M&E, kỹ sư công trình và đơn vị thi công cơ điện biết cần chuẩn bị gì trước khi gửi bản vẽ cho xưởng gia công.

Trả lời nhanh: Gia công thang máng cáp theo bản vẽ M&E là quá trình xưởng tiếp nhận bản vẽ, kiểm tra quy cách, vật liệu, độ dày, phụ kiện, bề mặt hoàn thiện và số lượng trước khi sản xuất. Để báo giá sát, khách hàng nên gửi bản vẽ PDF/CAD, BOQ, môi trường lắp đặt và yêu cầu giao hàng.

Gia công thang máng cáp theo bản vẽ M&E là gì?

Hiểu đúng “theo bản vẽ” trong đặt gia công

Gia công thang máng cáp theo bản vẽ không giống việc mua sản phẩm quy cách có sẵn. Với hàng có sẵn, khách thường chọn theo kích thước phổ biến. Với hàng gia công, xưởng cần dựa vào bản vẽ M&E, shop drawing, BOQ hoặc danh sách quy cách để kiểm tra và sản xuất theo đúng nhu cầu công trình.

Bản vẽ dùng để gia công không nên chỉ là hình tham khảo. Bản vẽ cần thể hiện đủ thông tin quan trọng như loại sản phẩm, kích thước, độ dày, vật liệu, bề mặt hoàn thiện, số lượng, phụ kiện, có nắp hay không và yêu cầu riêng nếu có.

Với các dự án M&E, chỉ một chi tiết thiếu như độ dày hoặc phụ kiện co, tê, thập cũng có thể làm báo giá chưa đủ phạm vi. Vì vậy, trước khi yêu cầu báo giá, khách hàng nên kiểm tra lại dữ liệu đầu vào để xưởng tư vấn đúng hơn.

Bài này phù hợp với ai?

Nội dung này phù hợp với các nhóm khách hàng đã có nhu cầu thực tế, không còn ở giai đoạn tìm hiểu khái niệm cơ bản:

• Chủ đầu tư cần đặt thang máng cáp cho nhà xưởng, tòa nhà, khu kỹ thuật.
• Nhà thầu M&E cần gửi bản vẽ để bóc tách và nhận báo giá.
• Kỹ sư công trình cần kiểm tra quy cách trước khi đặt hàng.
• Đơn vị thi công cơ điện cần gia công máng cáp theo yêu cầu.
• Doanh nghiệp cần đặt thang cáp, máng cáp, phụ kiện theo kích thước riêng.

Nếu khách hàng đã có bản vẽ M&E thang máng cáp, file CAD, PDF hoặc bảng khối lượng, bài viết này có thể dùng như một checklist trước khi gửi yêu cầu báo giá.

Khi nào nên đặt gia công thang máng cáp theo bản vẽ?

Công trình có tuyến cáp nhiều quy cách

Với công trình nhỏ, tuyến cáp đơn giản, đôi khi khách chỉ cần chọn quy cách phổ biến. Nhưng với nhà xưởng, tòa nhà, tầng kỹ thuật hoặc hệ thống M&E nhiều tuyến, việc đặt gia công theo bản vẽ sẽ phù hợp hơn.

Lý do là mỗi khu vực có thể dùng quy cách khác nhau. Tuyến chính có thể cần máng hoặc thang lớn hơn. Tuyến nhánh có thể dùng kích thước nhỏ hơn. Một số đoạn có thể cần co ngang, co lên, co xuống, tê, thập hoặc phụ kiện chuyển hướng.

Khi gia công theo bản vẽ, xưởng có cơ sở để kiểm tra từng tuyến, từng kích thước và từng phụ kiện. Điều này giúp hạn chế tình trạng đặt thiếu hàng hoặc sản phẩm không khớp thực tế công trình.

Cần kích thước, độ dày hoặc màu sơn riêng

Không phải công trình nào cũng dùng cùng một quy cách. Có dự án yêu cầu kích thước riêng theo không gian lắp đặt. Có dự án cần độ dày theo hồ sơ kỹ thuật. Có công trình yêu cầu màu sơn tĩnh điện đồng bộ với hệ thống kỹ thuật hoặc nhận diện khu vực.

Trong trường hợp này, khách hàng nên gửi rõ:

• Kích thước rộng x cao x dài.
• Độ dày theo bản vẽ hoặc hồ sơ kỹ thuật.
• Vật liệu mong muốn.
• Bề mặt hoàn thiện: sơn tĩnh điện, mạ kẽm, nhúng nóng hoặc phương án khác nếu phù hợp.
• Màu sơn nếu có yêu cầu.

Không nên chỉ hỏi “máng cáp 200 bao nhiêu tiền” nếu chưa nói rõ độ cao, độ dày, vật liệu, nắp và phụ kiện. Cùng một kích thước danh nghĩa nhưng khác độ dày hoặc bề mặt hoàn thiện thì chi phí có thể khác nhau.

Cần bóc phụ kiện theo tuyến M&E

Trong thực tế, phần dễ thiếu khi đặt hàng không phải lúc nào cũng là thân thang máng cáp. Phụ kiện mới là phần cần kiểm tra kỹ.

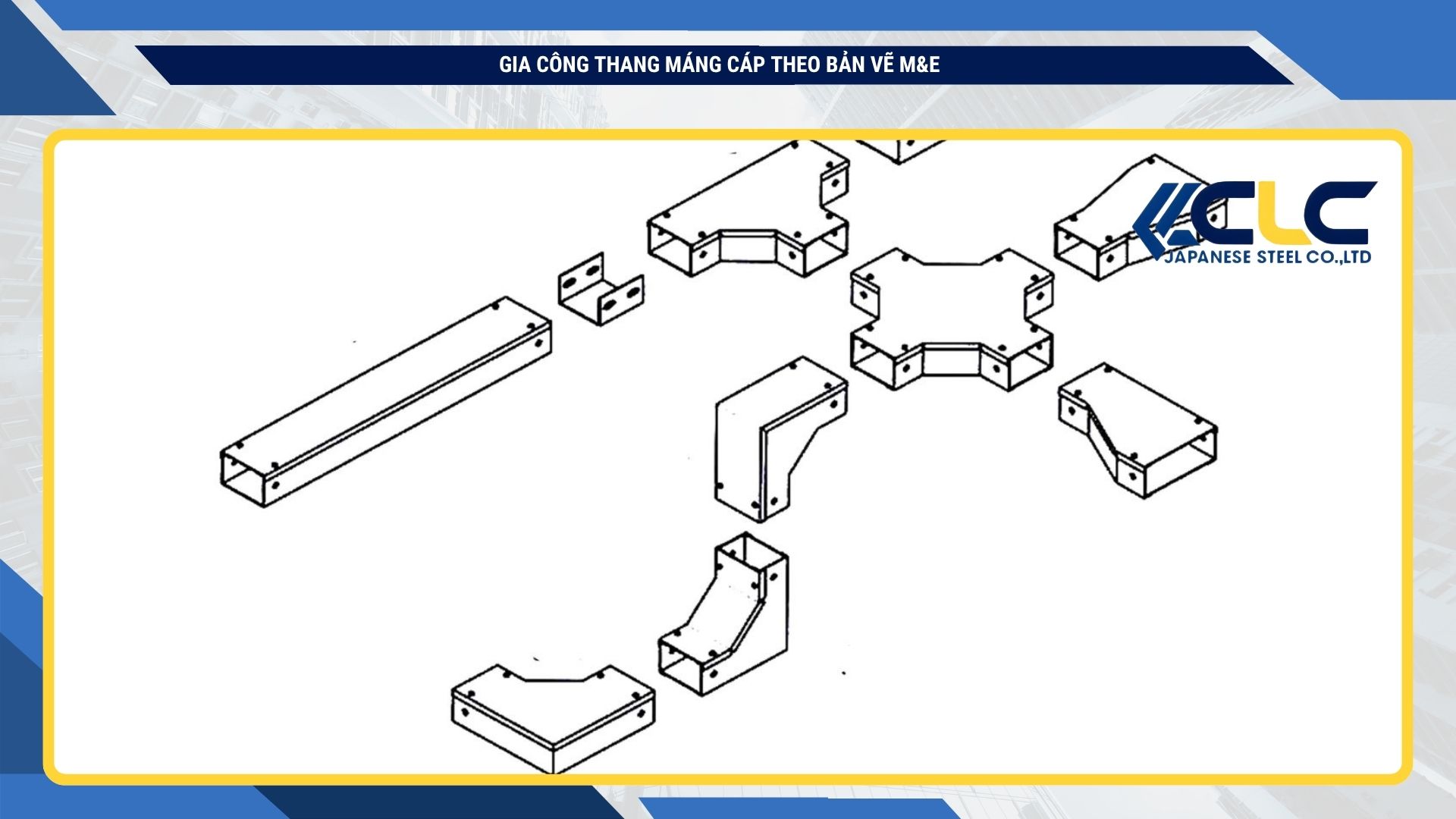

Một bản vẽ M&E thang máng cáp nên làm rõ các phụ kiện như:

• Co ngang.
• Co lên.
• Co xuống.
• Tê.
• Thập.
• Giảm.
• Nối.
• Nắp.

Nếu chỉ báo tổng mét dài mà không tách phụ kiện, báo giá có thể chưa phản ánh đúng phạm vi cung cấp. Khi triển khai, khách hàng có thể phải đặt bổ sung, ảnh hưởng tiến độ và chi phí.

Quy trình gia công thang máng cáp theo bản vẽ tại xưởng

Bước 1: Tiếp nhận bản vẽ, BOQ hoặc danh sách quy cách

Khi khách hàng cần gia công thang máng cáp theo bản vẽ, bước đầu tiên là gửi dữ liệu đầu vào cho xưởng. Tùy mức độ hoàn thiện của hồ sơ, khách có thể gửi:

• File PDF bản vẽ.
• File CAD nếu có.
• BOQ hoặc bảng khối lượng.
• Hình ảnh bản vẽ nếu đủ rõ.
• Danh sách quy cách nếu chưa có bản vẽ chi tiết.

Với công trình nhiều tuyến, nên gửi cả bản vẽ và BOQ. Bản vẽ giúp kiểm tra hướng tuyến, phụ kiện, vị trí rẽ nhánh. BOQ giúp đối chiếu số lượng, mét dài và phạm vi cần báo giá.

Nếu chưa có bản vẽ, khách hàng vẫn có thể gửi danh sách quy cách sơ bộ để nhận tư vấn ban đầu. Tuy nhiên, với hệ thống M&E phức tạp, bản vẽ rõ ràng sẽ giúp hạn chế sai lệch.

Bước 2: Kiểm tra thông tin kỹ thuật đầu vào

Sau khi nhận dữ liệu, xưởng cần kiểm tra các thông tin quan trọng trước khi báo giá hoặc sản xuất. Đây là bước không nên bỏ qua, vì phần lớn sai sót thường đến từ thông tin thiếu hoặc chưa thống nhất.

Các thông tin cần kiểm tra gồm:

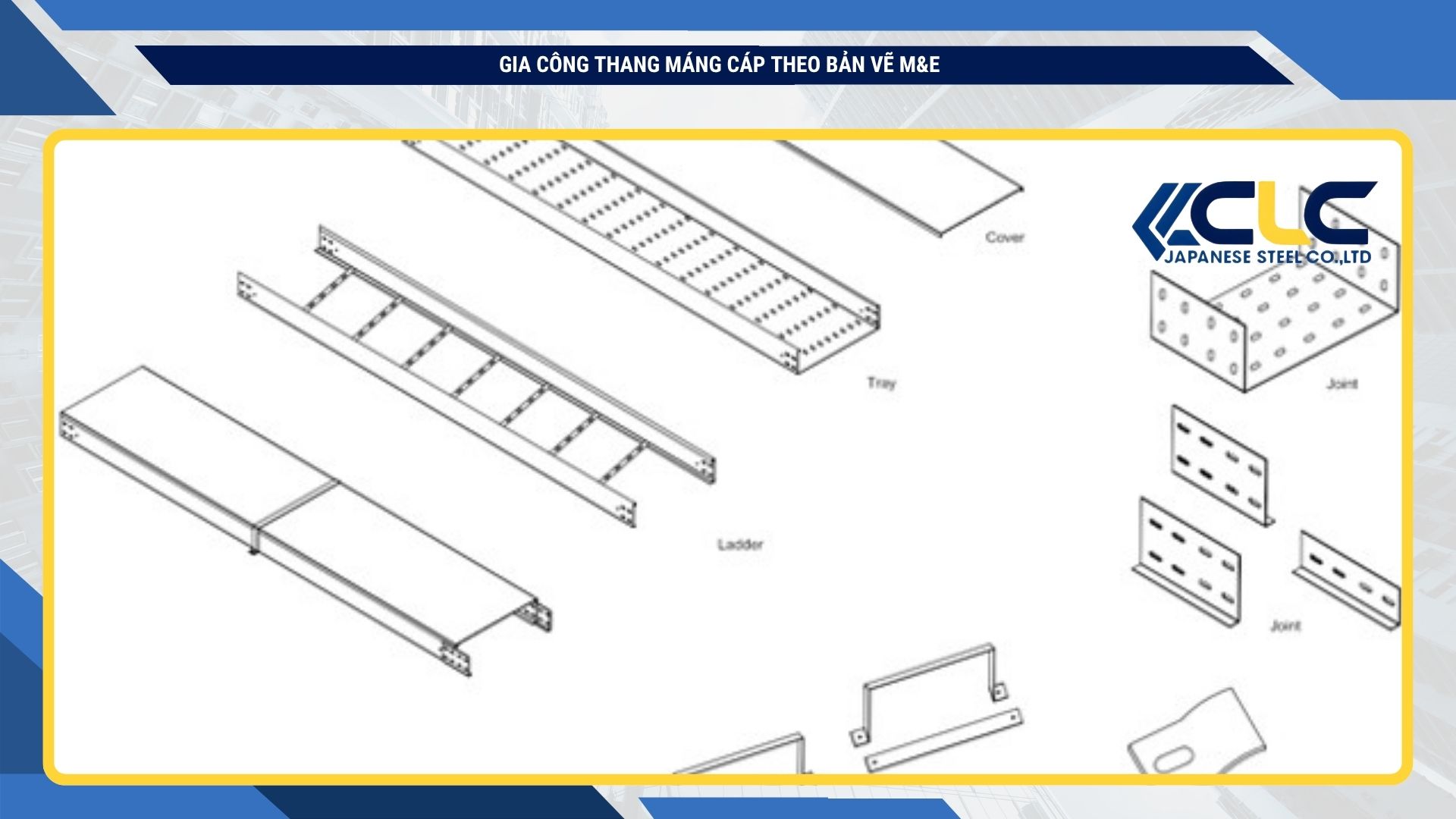

• Loại sản phẩm: thang cáp, máng cáp, khay cáp.
• Kích thước từng quy cách.
• Độ dày vật liệu.
• Vật liệu sử dụng.
• Bề mặt hoàn thiện.
• Có nắp hay không.
• Phụ kiện đi kèm.
• Môi trường lắp đặt.
• Số lượng từng hạng mục.
• Địa điểm và yêu cầu giao hàng.

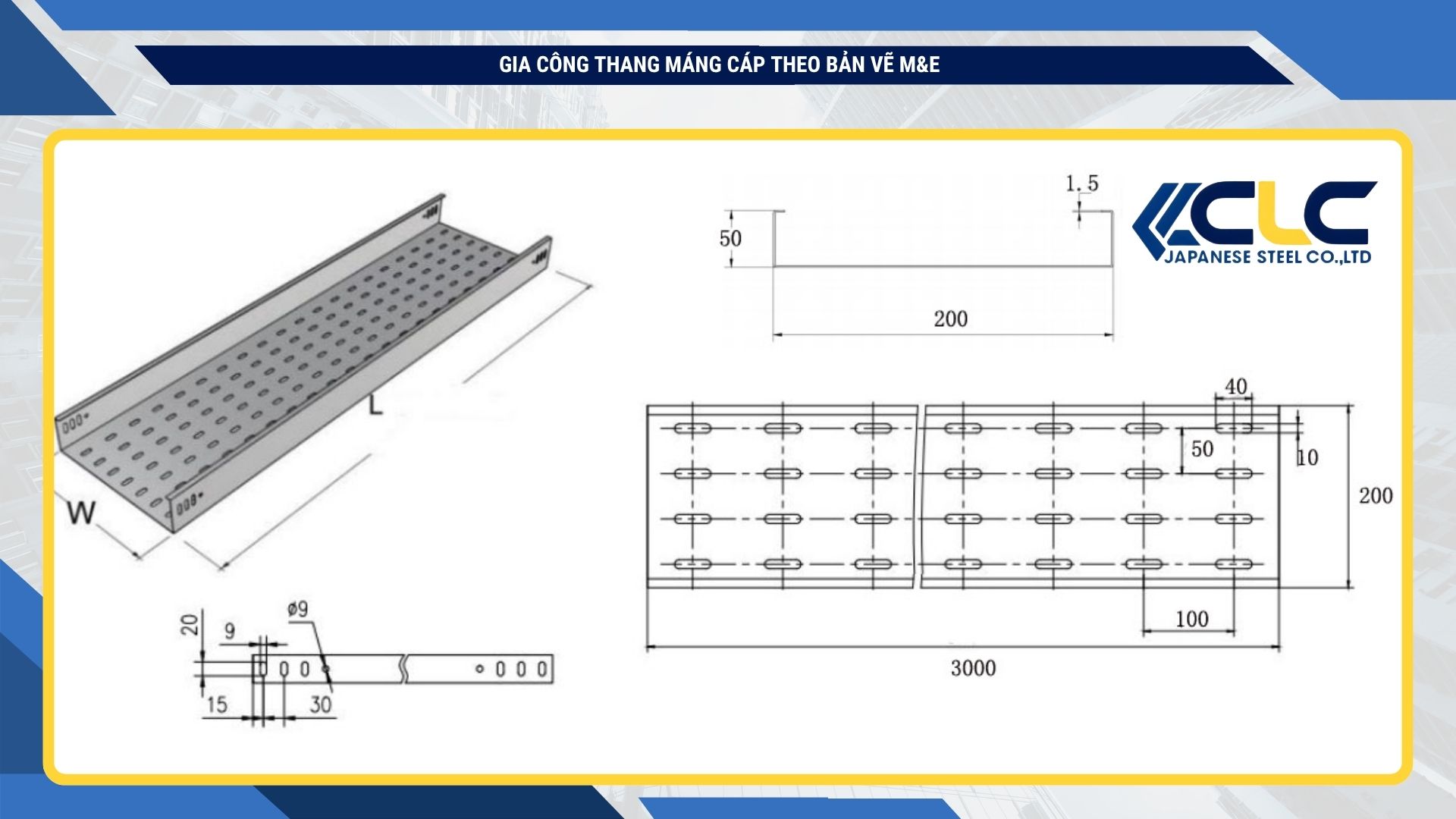

Ví dụ, nếu bản vẽ ghi “máng cáp 200x100” nhưng không ghi độ dày, xưởng chưa thể báo giá sát. Nếu bản vẽ thể hiện nhiều đoạn rẽ nhưng BOQ không có phụ kiện, cần kiểm tra lại để tránh thiếu hàng.

Bước 3: Làm rõ điểm thiếu hoặc dễ nhầm trên bản vẽ

Theo kinh nghiệm tư vấn các đơn hàng gia công theo yêu cầu, bản vẽ và BOQ không phải lúc nào cũng khớp hoàn toàn. Trước khi chốt báo giá, nên làm rõ các điểm dễ gây nhầm.

Một số câu hỏi thường cần xác nhận:

• Bản vẽ ghi máng cáp nhưng thực tế có đoạn nào dùng thang cáp không?
• Phụ kiện đã được bóc trong BOQ chưa?
• Có yêu cầu nắp cho toàn tuyến hay chỉ một số đoạn?
• Có yêu cầu màu sơn cụ thể không?
• Có đoạn nào lắp ngoài trời, tầng hầm, khu ẩm hoặc khu vực đặc biệt không?
• Có cần tách báo giá thân máng, nắp và phụ kiện không?
• Số lượng trên BOQ đã là số lượng cuối hay chỉ là tạm tính?

Bước này giúp hai bên hiểu đúng cùng một phạm vi. Báo giá càng rõ thì khi đặt hàng càng giảm rủi ro phát sinh.

Bước 4: Báo giá theo quy cách và phạm vi gia công

Báo giá gia công thang máng cáp theo bản vẽ nên thể hiện rõ từng nhóm hạng mục. Không nên gộp quá chung nếu dự án có nhiều quy cách hoặc nhiều phụ kiện.

Một báo giá rõ nên tách được:

• Thân thang cáp hoặc máng cáp.
• Nắp nếu có.
• Phụ kiện co, tê, thập, nối, giảm.
• Bề mặt hoàn thiện.
• Số lượng hoặc mét dài từng quy cách.
• Ghi chú về vật liệu, độ dày, màu sơn nếu có.

Khi so sánh báo giá giữa các nhà cung cấp, khách hàng nên so cùng thông số. Không nên chỉ nhìn tổng tiền nếu chưa biết các bên có đang báo cùng độ dày, cùng vật liệu, cùng phạm vi phụ kiện và cùng điều kiện giao hàng hay không.

Bước 5: Gia công, hoàn thiện bề mặt và kiểm tra trước khi giao

Sau khi thống nhất quy cách và báo giá, xưởng tiến hành gia công theo dữ liệu đã chốt. Tùy từng sản phẩm và yêu cầu cụ thể, quá trình sản xuất có thể bao gồm các công đoạn như cắt, chấn, đột, hàn hoặc xử lý chi tiết phù hợp.

Phần hoàn thiện bề mặt cần được xác nhận trước khi sản xuất. Một số phương án thường được khách hàng quan tâm gồm sơn tĩnh điện, mạ kẽm, nhúng nóng hoặc vật liệu khác tùy môi trường lắp đặt và yêu cầu dự án.

Trước khi giao hàng, cần kiểm tra lại:

• Quy cách sản phẩm.
• Số lượng.
• Phụ kiện.
• Nắp nếu có.
• Bề mặt hoàn thiện.
• Ghi chú riêng theo đơn hàng.

Việc kiểm tra này giúp hạn chế sai lệch giữa bản vẽ, báo giá và hàng thực tế.

Thông tin cần gửi để nhận báo giá gia công thang máng cáp

Để Thép Nhật CLC tư vấn quy cách và báo giá rõ ràng hơn, khách hàng nên chuẩn bị càng đầy đủ thông tin càng tốt. Bảng dưới đây có thể dùng làm checklist trước khi gửi yêu cầu.

Thông tin cần gửi	Ví dụ cách ghi	Ghi chú
Loại sản phẩm	Máng cáp / thang cáp / khay cáp	Ghi rõ để tránh nhầm kết cấu
Kích thước	100x50, 200x100, 300x100	Theo bản vẽ hoặc nhu cầu thực tế
Độ dày	Theo bản vẽ/hồ sơ	Không nên bỏ trống
Vật liệu	Tôn kẽm, thép sơn tĩnh điện, inox…	Chỉ chọn theo nhu cầu thực tế
Bề mặt	Sơn tĩnh điện, mạ kẽm, nhúng nóng	Tùy môi trường lắp đặt
Số lượng	Mét dài từng quy cách	Nên có BOQ để đối chiếu
Nắp	Có/không, toàn tuyến/một phần	Ảnh hưởng phạm vi báo giá
Phụ kiện	Co, tê, thập, nối, giảm	Nên bóc riêng từng loại
Môi trường	Trong nhà, ngoài trời, tầng hầm, nhà xưởng	Giúp tư vấn vật liệu và bề mặt phù hợp
Giao hàng	Địa điểm, thời gian cần hàng	Giúp báo giá và kế hoạch giao hàng rõ hơn

Nếu chưa đủ toàn bộ thông tin, khách hàng vẫn có thể gửi bản vẽ hoặc danh sách quy cách hiện có để được kiểm tra trước. Tuy nhiên, những thông tin còn thiếu cần được bổ sung trước khi chốt sản xuất.

Bản vẽ M&E thang máng cáp nên thể hiện những gì trước khi gửi xưởng?

Tuyến đi và vị trí rẽ nhánh

Bản vẽ M&E nên thể hiện rõ mặt bằng tuyến thang máng cáp. Với hệ thống nhiều tầng, nhiều khu vực hoặc nhiều nhánh, cần làm rõ tuyến chính, tuyến phụ và vị trí rẽ nhánh.

Các thông tin nên có gồm:

• Mặt bằng tuyến.
• Điểm rẽ nhánh.
• Đoạn lên hoặc xuống.
• Vị trí giao cắt nếu có.
• Khu vực cần dùng phụ kiện đặc biệt nếu có.

Thông tin tuyến càng rõ thì việc bóc phụ kiện càng chính xác. Điều này đặc biệt quan trọng với công trình nhà xưởng, tòa nhà, tầng kỹ thuật hoặc khu vực có nhiều hệ thống M&E đi chung.

Kích thước, độ dày và vật liệu

Đây là nhóm thông tin ảnh hưởng trực tiếp đến gia công và báo giá. Bản vẽ hoặc BOQ nên ghi rõ:

• Chiều rộng.
• Chiều cao.
• Chiều dài hoặc mét dài.
• Độ dày vật liệu.
• Vật liệu sử dụng.
• Bề mặt hoàn thiện.

Nếu bản vẽ chưa ghi độ dày, khách hàng nên bổ sung theo hồ sơ kỹ thuật hoặc yêu cầu dự án. Không nên để xưởng tự suy đoán, vì mỗi công trình có điều kiện sử dụng và yêu cầu khác nhau.

Phụ kiện và nắp thang/máng

Phụ kiện cần được bóc rõ, nhất là với dự án nhiều tuyến rẽ. Một số phụ kiện thường gặp gồm co ngang, co lên, co xuống, tê, thập, giảm, nối và nắp.

Nắp thang máng cáp cũng cần ghi rõ. Có công trình cần nắp toàn tuyến. Có công trình chỉ cần nắp ở một số khu vực. Nếu không xác nhận từ đầu, báo giá có thể thiếu hoặc thừa phạm vi.

Khi gửi bản vẽ, khách hàng nên ghi rõ:

• Có dùng nắp không.
• Nắp dùng cho đoạn nào.
• Phụ kiện nào cần có nắp.
• Phụ kiện đã nằm trong BOQ hay chưa.

BOQ hoặc bảng thống kê vật tư

BOQ giúp quá trình báo giá nhanh và rõ hơn. Tuy nhiên, BOQ vẫn nên được đối chiếu với bản vẽ, đặc biệt khi bản vẽ có nhiều tuyến rẽ hoặc nhiều phụ kiện.

Một bảng thống kê vật tư tốt nên thể hiện:

• Tên sản phẩm.
• Quy cách.
• Độ dày.
• Vật liệu.
• Bề mặt hoàn thiện.
• Số lượng hoặc mét dài.
• Phụ kiện.
• Ghi chú riêng.

Nếu BOQ và bản vẽ có điểm chưa khớp, nên làm rõ trước khi đặt gia công. Việc này mất thêm một chút thời gian nhưng giúp giảm rủi ro sai hàng.

So sánh gia công theo bản vẽ và mua thang máng cáp quy cách sẵn

Tiêu chí	Gia công theo bản vẽ	Mua quy cách sẵn
Kích thước	Linh hoạt theo công trình	Giới hạn theo mẫu có sẵn
Phụ kiện	Có thể đồng bộ theo tuyến	Có thể cần chỉnh hoặc đặt thêm
Báo giá	Cần bản vẽ, BOQ hoặc quy cách rõ	Dễ báo nhanh hơn nếu quy cách phổ biến
Rủi ro	Sai nếu bản vẽ thiếu dữ liệu	Sai nếu quy cách không khớp thực tế
Phù hợp với	Nhà xưởng, tòa nhà, hệ M&E nhiều tuyến	Nhu cầu nhỏ, tuyến đơn giản

Với công trình cần đồng bộ nhiều tuyến, nhiều phụ kiện và nhiều quy cách, gia công theo bản vẽ thường giúp kiểm soát tốt hơn. Ngược lại, nếu nhu cầu ít, tuyến đơn giản và kích thước phổ biến, khách hàng có thể cân nhắc sản phẩm theo quy cách sẵn nếu phù hợp.

Lỗi thường gặp khi đặt gia công thang máng cáp theo bản vẽ

Chỉ gửi bản vẽ nhưng không gửi BOQ

Bản vẽ giúp xem tuyến và phụ kiện, nhưng BOQ giúp kiểm tra khối lượng. Nếu chỉ gửi bản vẽ mà không có BOQ, quá trình bóc tách có thể mất nhiều thời gian hơn và dễ thiếu hạng mục nếu bản vẽ chưa rõ.

Rủi ro thường gặp:

• Bóc thiếu mét dài.
• Thiếu co, tê, thập.
• Báo giá chưa đủ phạm vi.
• Cần bổ sung nhiều lần trước khi chốt.

Với dự án gấp, nên gửi cả bản vẽ và BOQ để xưởng kiểm tra nhanh hơn.

Không ghi rõ độ dày vật liệu

Độ dày là một trong những thông tin quan trọng khi gia công máng cáp theo yêu cầu hoặc gia công thang cáp theo bản vẽ. Nếu thiếu độ dày, báo giá chỉ có thể là sơ bộ hoặc phải hỏi lại.

Rủi ro khi không ghi rõ độ dày:

• So sánh báo giá không chính xác.
• Hàng nhận không đúng kỳ vọng.
• Dễ phát sinh tranh luận khi nghiệm thu.
• Khó kiểm soát chi phí giữa các phương án.

Cách tốt nhất là ghi độ dày trực tiếp trong bản vẽ, BOQ hoặc yêu cầu báo giá.

Không tách thân thang/máng và phụ kiện

Một số khách hàng chỉ gửi tổng mét dài thân thang máng cáp nhưng không bóc phụ kiện. Khi đó, báo giá ban đầu có thể nhìn thấp hơn nhưng chưa phản ánh đủ nhu cầu thực tế.

Các phụ kiện như co, tê, thập, nối, giảm, nắp nên được tách riêng. Nếu chưa thể bóc đầy đủ, nên gửi bản vẽ rõ tuyến để xưởng hỗ trợ kiểm tra phạm vi cần báo.

Không nói rõ môi trường lắp đặt

Môi trường lắp đặt ảnh hưởng đến việc chọn vật liệu và bề mặt hoàn thiện. Một tuyến lắp trong nhà, khô ráo sẽ có yêu cầu khác với tuyến ngoài trời, tầng hầm, khu ẩm hoặc khu vực nhà xưởng có bụi.

Khi gửi yêu cầu, nên ghi rõ:

• Lắp trong nhà hay ngoài trời.
• Có khu vực ẩm, nóng, bụi hoặc ăn mòn không.
• Có yêu cầu màu sơn hoặc bề mặt đặc biệt không.
• Có khu vực cần nắp bảo vệ không.

Thông tin này giúp việc tư vấn vật liệu và hoàn thiện bề mặt phù hợp hơn, tránh chọn dư hoặc thiếu so với nhu cầu sử dụng.

Nhầm giữa gia công sản phẩm và thi công lắp đặt

Bài viết này tập trung vào gia công, sản xuất và cung cấp thang máng cáp, máng cáp, thang cáp cùng phụ kiện theo yêu cầu. Không nên mặc định phạm vi này bao gồm thi công lắp đặt hệ điện, đấu nối hoặc thiết kế hệ thống M&E hoàn chỉnh nếu chưa được xác nhận trong báo giá.

Khi làm việc với xưởng, khách hàng nên tách rõ:

• Phạm vi gia công sản phẩm.
• Phạm vi cung cấp phụ kiện.
• Phạm vi giao hàng.
• Các hạng mục khác nếu có cần xác nhận riêng.

Việc tách rõ phạm vi giúp báo giá minh bạch và hạn chế hiểu nhầm giữa hai bên.

Kinh nghiệm đặt gia công thang máng cáp cho nhà xưởng, tòa nhà và hệ thống M&E

Với nhà xưởng

Nhà xưởng thường có nhiều tuyến cáp lực, cáp điều khiển, tuyến cấp cho máy móc hoặc khu vực sản xuất. Khi đặt hàng theo bản vẽ, nên chú ý môi trường sử dụng và vị trí tuyến đi.

Một số điểm nên kiểm tra:

• Tuyến đi trong nhà hay ngoài trời.
• Khu vực có bụi, ẩm hoặc yêu cầu bảo vệ cao hơn không.
• Có tuyến rẽ xuống máy móc hoặc tủ kỹ thuật không.
• Phụ kiện rẽ nhánh đã bóc đủ chưa.
• Có cần nắp cho đoạn nhất định không.

Với nhà xưởng, không nên chỉ báo tổng mét dài. Nên tách theo từng quy cách, từng khu vực và từng nhóm phụ kiện để dễ kiểm soát.

Với tòa nhà và tầng kỹ thuật

Tòa nhà và tầng kỹ thuật thường có nhiều hệ thống đi chung không gian: điện, PCCC, ống gió, cấp thoát nước hoặc các hệ kỹ thuật khác. Vì vậy, bản vẽ M&E cần thể hiện rõ tuyến thang máng cáp và các vị trí có thể giao cắt.

Khi đặt gia công, nên chú ý:

• Không gian trần hoặc trục kỹ thuật.
• Vị trí rẽ nhánh, lên xuống.
• Khu vực cần nắp.
• Màu sơn hoặc yêu cầu thẩm mỹ nếu có.
• Phụ kiện đặc biệt theo mặt bằng thực tế.

Nếu bản vẽ thiết kế chưa cập nhật theo hiện trường, nên kiểm tra lại trước khi chốt gia công để tránh sản phẩm không phù hợp vị trí lắp đặt.

Với dự án M&E cần báo giá nhanh

Khi dự án cần báo giá nhanh, cách gửi thông tin quyết định rất nhiều đến tốc độ phản hồi. Một yêu cầu rõ sẽ giúp xưởng kiểm tra nhanh hơn và giảm số lần hỏi lại.

Khách hàng nên gửi theo cấu trúc:

• Bản vẽ PDF hoặc CAD.
• BOQ hoặc bảng khối lượng.
• Danh sách quy cách chính.
• Độ dày, vật liệu, bề mặt hoàn thiện.
• Phụ kiện và nắp nếu có.
• Địa điểm giao hàng.
• Thời gian cần hàng nếu đã có kế hoạch.

Không nên chỉ gửi câu hỏi “thang máng cáp bao nhiêu tiền một mét” nếu công trình có nhiều quy cách. Câu hỏi đó có thể dùng để tham khảo ban đầu, nhưng chưa đủ để báo giá sát cho đơn hàng theo bản vẽ M&E.

Checklist trước khi gửi bản vẽ để nhận báo giá

Trước khi gửi yêu cầu gia công thang máng cáp theo bản vẽ, khách hàng có thể kiểm tra nhanh theo danh sách sau:

• Đã có file PDF, CAD hoặc hình ảnh bản vẽ rõ nét.
• Đã có BOQ hoặc danh sách quy cách.
• Đã ghi rõ loại sản phẩm: thang cáp, máng cáp hoặc khay cáp.
• Đã có kích thước từng loại.
• Đã ghi rõ độ dày vật liệu.
• Đã xác định vật liệu sử dụng.
• Đã xác định bề mặt hoàn thiện.
• Đã ghi rõ có nắp hay không.
• Đã bóc phụ kiện co, tê, thập, giảm, nối nếu có.
• Đã ghi môi trường lắp đặt.
• Đã có số lượng hoặc mét dài từng quy cách.
• Đã có địa điểm giao hàng.
• Đã ghi thời gian cần nhận hàng nếu có.

Checklist này đặc biệt hữu ích với nhà thầu M&E và kỹ sư công trình khi cần gửi yêu cầu báo giá cho nhiều nhà cung cấp cùng lúc. Cùng một bộ dữ liệu rõ ràng sẽ giúp việc so sánh báo giá công bằng hơn.

Thép Nhật CLC hỗ trợ gì khi khách hàng cần gia công theo bản vẽ?

Thép Nhật CLC tập trung vào sản xuất, gia công và cung cấp thang máng cáp, máng cáp, thang cáp theo yêu cầu. Với khách hàng đã có bản vẽ M&E, BOQ hoặc danh sách quy cách, Thép Nhật CLC có thể hỗ trợ kiểm tra thông tin đầu vào trước khi báo giá.

Các thông tin có thể được tư vấn và làm rõ gồm:

• Quy cách thang máng cáp theo bản vẽ.
• Vật liệu phù hợp theo yêu cầu khách hàng cung cấp.
• Độ dày theo hồ sơ hoặc nhu cầu sử dụng.
• Bề mặt hoàn thiện như sơn tĩnh điện, mạ kẽm, nhúng nóng nếu phù hợp với yêu cầu.
• Phụ kiện cần bóc theo tuyến.
• Phạm vi báo giá theo kích thước, số lượng và yêu cầu hoàn thiện.

Để quá trình tư vấn rõ hơn, khách hàng nên gửi kèm bản vẽ, BOQ, số lượng, độ dày, vật liệu, bề mặt hoàn thiện và thông tin môi trường lắp đặt. Càng đủ dữ liệu, báo giá càng rõ phạm vi và hạn chế phát sinh.

FAQ về gia công thang máng cáp theo bản vẽ

Gia công thang máng cáp theo bản vẽ cần gửi những gì?

Cần gửi bản vẽ PDF/CAD nếu có, BOQ, loại thang/máng, kích thước, độ dày, vật liệu, số lượng, phụ kiện, yêu cầu nắp, bề mặt hoàn thiện, môi trường lắp đặt và địa điểm giao hàng.

Không có bản vẽ CAD có báo giá được không?

Có thể báo giá sơ bộ nếu có danh sách quy cách, số mét, độ dày, vật liệu và phụ kiện. Tuy nhiên, với công trình nhiều tuyến rẽ, nên có bản vẽ hoặc BOQ để hạn chế thiếu vật tư.

Bản vẽ M&E có dùng để gia công trực tiếp được không?

Có thể dùng nếu bản vẽ thể hiện đủ kích thước, vật liệu, độ dày, phụ kiện, nắp, số lượng và yêu cầu hoàn thiện. Nếu chỉ là bản vẽ sơ bộ, cần kiểm tra lại trước khi đặt gia công.

Gia công theo yêu cầu có đắt hơn hàng có sẵn không?

Không thể kết luận nếu chưa có quy cách. Giá phụ thuộc kích thước, độ dày, vật liệu, bề mặt, số lượng và phụ kiện. Cần so sánh cùng thông số mới đánh giá được.

Khi nào cần dùng sơn tĩnh điện, mạ kẽm hoặc nhúng nóng?

Việc chọn bề mặt phụ thuộc môi trường lắp đặt, yêu cầu công trình và ngân sách. Nên gửi thông tin môi trường trong nhà, ngoài trời, khu ẩm hoặc khu có yêu cầu riêng để được tư vấn phù hợp.

Báo giá thang máng cáp theo bản vẽ có bao gồm phụ kiện không?

Không nên mặc định. Phụ kiện như co, tê, thập, nối, giảm, nắp nên được tách rõ trong yêu cầu báo giá để tránh thiếu phạm vi.

Thép Nhật CLC có nhận thi công lắp đặt thang máng cáp không?

Thép Nhật CLC tập trung vào sản xuất, gia công và cung cấp thang máng cáp, máng cáp, thang cáp theo yêu cầu. Các hạng mục thi công, lắp đặt nếu có cần được xác nhận riêng trước khi báo giá.

Liên hệ Thép Nhật CLC để tư vấn quy cách và báo giá

Nếu bạn cần đặt thang máng cáp cho nhà xưởng, tòa nhà, công trình cơ điện hoặc hệ thống M&E, hãy gửi trước các thông tin sau để Thép Nhật CLC kiểm tra và phản hồi báo giá phù hợp:

• Loại sản phẩm cần đặt: thang cáp, máng cáp, khay cáp, nắp hoặc phụ kiện.
• Kích thước từng loại.
• Độ dày yêu cầu nếu đã có trong bản vẽ.
• Vật liệu và bề mặt mong muốn.
• Số lượng hoặc mét dài.
• Danh sách phụ kiện nếu có.
• Môi trường lắp đặt.
• Địa điểm giao hàng.
• Tiến độ cần nhận hàng.

Khi thông tin đầu vào rõ ràng, việc tư vấn quy cách và báo giá sẽ sát nhu cầu hơn, đồng thời hạn chế thiếu phụ kiện hoặc phát sinh khi thi công.

CÔNG TY TNHH THÉP NHẬT CLC

Văn phòng: 68/5N Ấp Mỹ Hòa 3, Xã Hóc Môn, TP. Hồ Chí Minh
Nhà máy: T13/5 KDC Xuyên Á, Đức Hòa, Long An
Hotline: 083 86 86 179
Kinh doanh: 0866 39 79 78 - Mr. Sơn
Kinh doanh: 0567 77 6666 - Mr. Đạt
Kinh doanh: 0358 234 977 - Mr. Long
Email: thepnhatclc101025@gmail.com
Website: www.thepnhatclc.com

Lưu ý: Báo giá thang máng cáp phụ thuộc vào vật liệu, độ dày, quy cách, số lượng, phụ kiện, xử lý bề mặt và địa điểm giao hàng. Khách hàng nên gửi bản vẽ hoặc thông số kỹ thuật để được báo giá rõ ràng hơn.
