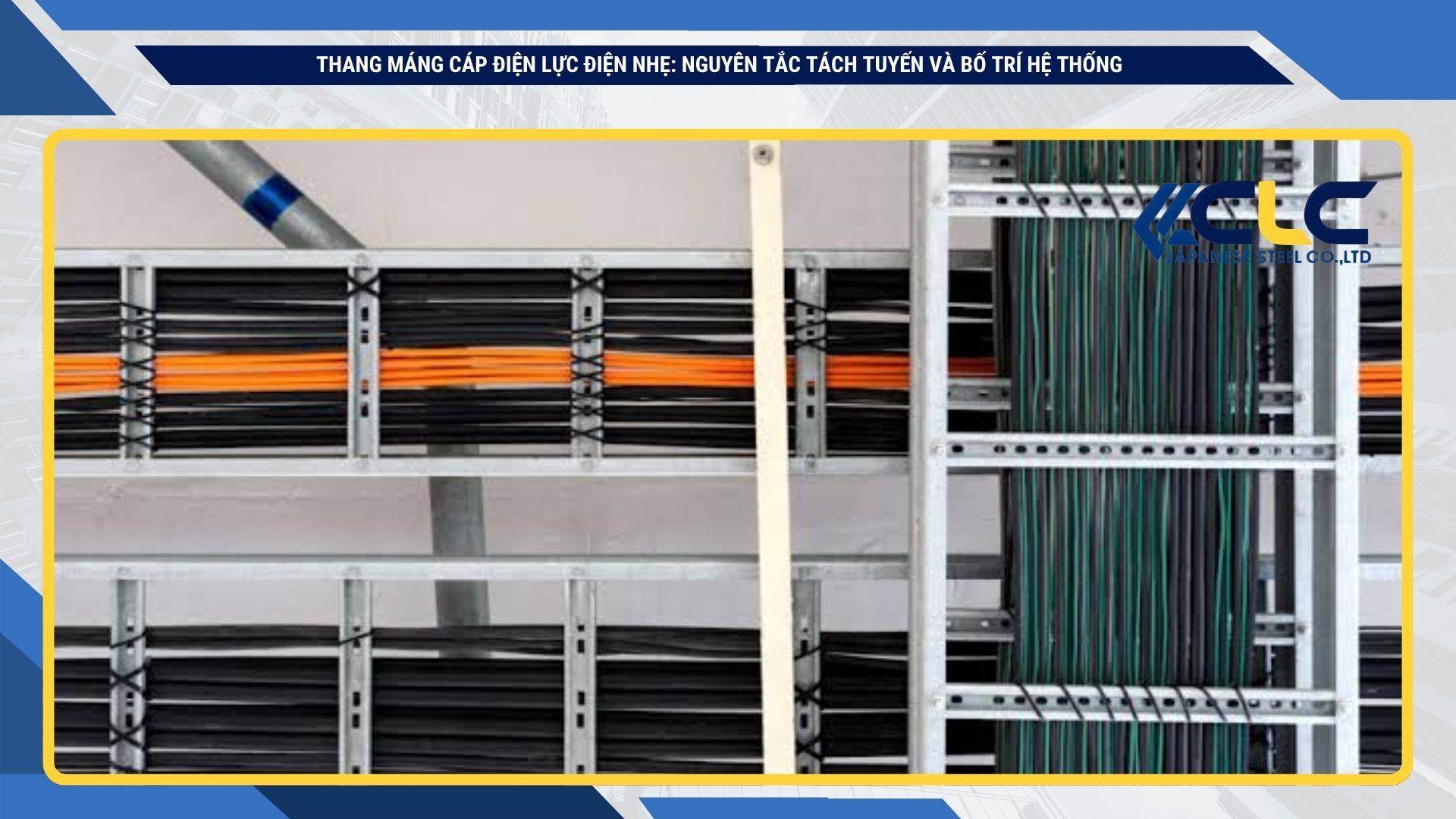

Thang máng cáp điện lực điện nhẹ: Nguyên tắc tách tuyến và bố trí hệ thống

Điện lực và điện nhẹ thường cùng xuất hiện trong nhà xưởng, tòa nhà và các hệ thống M&E. Vấn đề không chỉ nằm ở việc chọn thang cáp hay máng cáp, mà còn ở cách tổ chức từng nhóm cáp trên tuyến, lựa chọn quy cách phù hợp và chuẩn bị đủ thông tin trước khi đặt gia công.

Với thang máng cáp điện lực điện nhẹ, không nên áp dụng một cấu hình hoặc khoảng cách tách tuyến cố định cho mọi công trình. Phương án thực tế cần căn cứ vào hồ sơ thiết kế, loại cáp, tải dự kiến, điều kiện lắp đặt, yêu cầu vận hành và các yêu cầu kỹ thuật của từng dự án.

Bài viết dưới đây tập trung vào góc nhìn lựa chọn hệ thống đỡ cáp và chuẩn bị thông tin đặt sản xuất. Nội dung không thay thế hồ sơ thiết kế điện hoặc chỉ dẫn kỹ thuật của dự án.

Trả lời nhanh: Điện lực và điện nhẹ có nên đi chung thang máng cáp không?

Điện lực và điện nhẹ không nên mặc định đi chung một thang hoặc máng cáp. Phương án có thể là tách thành các tuyến riêng hoặc bố trí phân chia theo thiết kế. Trước khi quyết định, cần xác định nhóm cáp, tải, không gian, môi trường lắp đặt và yêu cầu kỹ thuật cụ thể của công trình.

Thang máng cáp điện lực và điện nhẹ khác nhau ở yêu cầu sử dụng nào?

Điện lực và điện nhẹ đều cần hệ thống đỡ, dẫn hướng và quản lý cáp. Tuy nhiên, cách bố trí không nên được quyết định chỉ bằng tên gọi của hệ thống.

Điểm quan trọng là hiểu mỗi tuyến đang mang nhóm cáp nào, tải bao nhiêu, đi qua môi trường gì và hồ sơ thiết kế quy định ra sao.

Tuyến điện lực thường phải xem xét những yếu tố gì?

Khi lựa chọn thang hoặc máng cáp điện lực, các thông tin cần xem xét thường gồm:

• Loại và số lượng cáp trên tuyến.
• Tải dự kiến mà hệ thống đỡ cáp phải tiếp nhận.
• Kích thước không gian kỹ thuật dành cho tuyến cáp.
• Điều kiện môi trường tại vị trí lắp đặt.
• Yêu cầu về khả năng tiếp cận khi kiểm tra và bảo trì.
• Phương án chuyển hướng, lên xuống cao độ và giao cắt trên layout.
• Yêu cầu vật liệu và xử lý bề mặt trong hồ sơ dự án.

Không nên chọn chiều rộng, chiều cao hoặc độ dày của thang máng chỉ dựa trên một mẫu đã sử dụng ở công trình trước. Hai dự án có cùng loại công trình vẫn có thể có lượng cáp, cách treo đỡ và yêu cầu kỹ thuật khác nhau.

Tuyến điện nhẹ cần lưu ý điều gì?

“Điện nhẹ” là cách gọi bao quát cho nhiều nhóm hệ thống tín hiệu, truyền thông hoặc điều khiển. Vì vậy, cũng không nên mặc định mọi máng cáp điện nhẹ có thể sử dụng cùng một cách bố trí.

Khi chuẩn bị tuyến điện nhẹ cần xác định:

• Hệ thống nào sẽ đi trên tuyến.
• Loại và số lượng cáp.
• Yêu cầu phân tuyến trong hồ sơ thiết kế.
• Không gian cần dành cho mở rộng hoặc bảo trì nếu dự án có yêu cầu.
• Các điểm giao cắt với tuyến điện lực và các hệ thống M&E khác.
• Quy cách thang, máng và phụ kiện tương ứng với layout.

So sánh điện lực và điện nhẹ dưới góc nhìn bố trí thang máng cáp

Tiêu chí	Tuyến điện lực	Tuyến điện nhẹ
Thông tin cần xác định đầu tiên	Loại cáp, số lượng, tải, layout	Nhóm hệ thống, loại cáp, số lượng, layout
Phương án tách tuyến	Theo hồ sơ thiết kế và yêu cầu dự án	Theo hồ sơ thiết kế và yêu cầu của từng hệ thống
Chọn thang hay máng	Căn cứ tải, cấu trúc tuyến, môi trường và yêu cầu bảo vệ	Căn cứ nhóm cáp, cấu trúc tuyến, môi trường và thiết kế
Quy cách	Không nên chọn chỉ theo kinh nghiệm cũ	Không nên mặc định một kích thước cho mọi hệ thống
Phụ kiện	Phải bám layout thực tế	Phải bám layout thực tế
Yêu cầu quan trọng khi đặt gia công	Kích thước, độ dày, vật liệu, bề mặt, phụ kiện, số lượng	Kích thước, độ dày, vật liệu, bề mặt, phụ kiện, số lượng

Điểm chung là cả hai đều cần được xác định từ hồ sơ kỹ thuật thực tế thay vì chỉ hỏi đơn vị sản xuất “máng điện lực giá bao nhiêu một mét” hoặc “máng điện nhẹ dùng loại nào”.

Vì sao cần xem xét tách tuyến điện lực và điện nhẹ?

Tách tuyến điện lực điện nhẹ không chỉ là vấn đề sắp xếp cáp cho gọn. Cách tổ chức tuyến còn ảnh hưởng đến việc quản lý hệ thống, bảo trì, lựa chọn thang máng và triển khai đúng theo hồ sơ thiết kế.

Có bốn lý do chính cần xem xét.

Đáp ứng yêu cầu kỹ thuật của từng hệ thống

Mỗi nhóm cáp có chức năng và yêu cầu vận hành khác nhau. Vì vậy, không nên tự suy luận rằng các nhóm cáp có thể đi chung chỉ vì còn đủ chỗ trong máng.

Phương án bố trí cần căn cứ vào yêu cầu của hệ thống cụ thể và tài liệu thiết kế được phê duyệt.

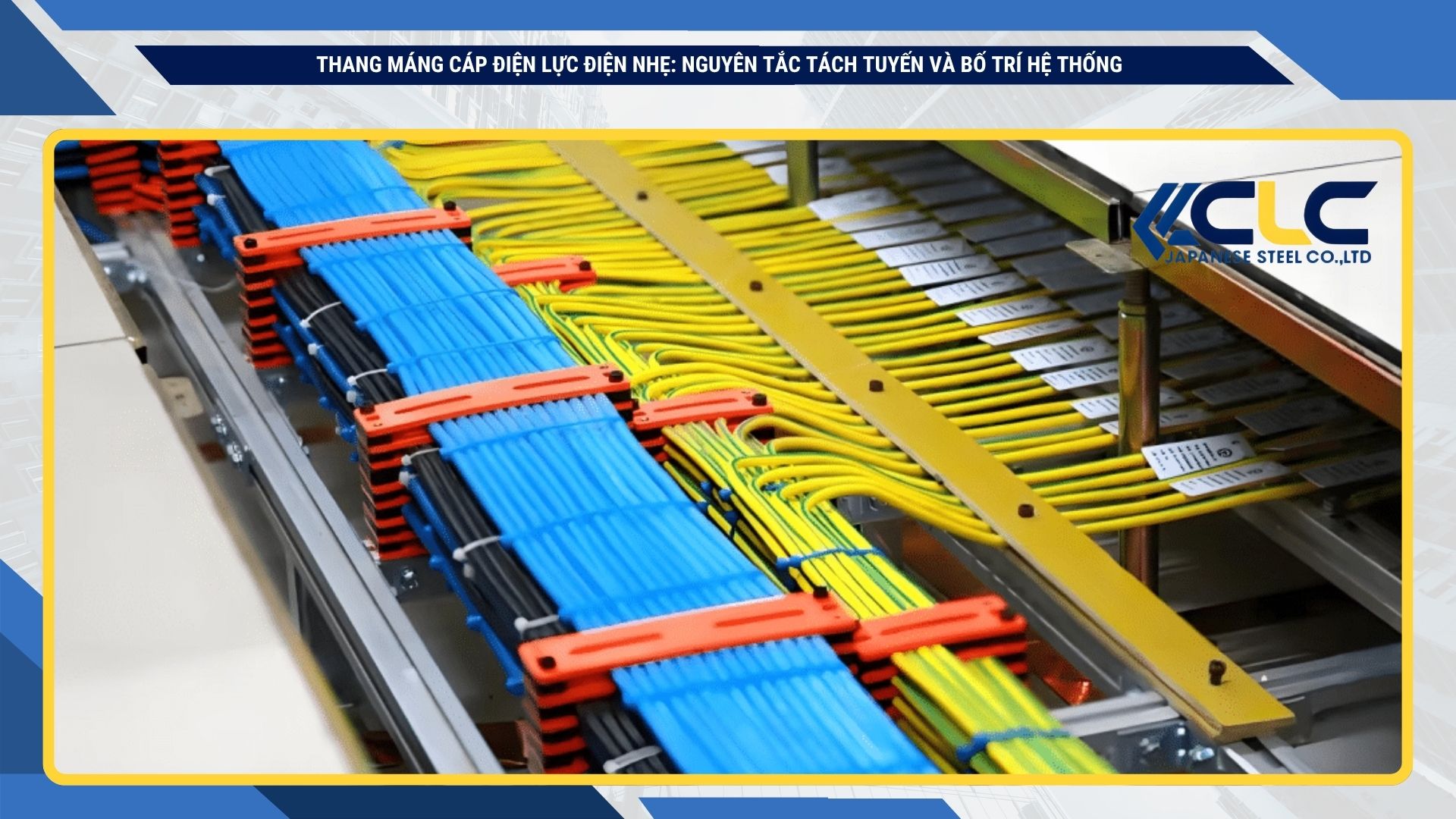

Dễ nhận diện và quản lý tuyến

Khi các nhóm cáp được tổ chức rõ ràng, đội vận hành dễ xác định tuyến hơn khi cần kiểm tra, bảo trì hoặc thay đổi.

Điều này đặc biệt quan trọng ở nhà xưởng và tòa nhà có nhiều hệ thống M&E cùng đi qua trục kỹ thuật.

Hạn chế phát sinh khi bảo trì hoặc mở rộng

Một tuyến được bố trí quá chật hoặc trộn nhiều nhóm cáp không có kế hoạch từ đầu có thể khiến việc bổ sung và bảo trì khó khăn hơn.

Vì vậy, từ giai đoạn thiết kế và đặt gia công thang máng cáp nên xác định rõ tuyến nào phục vụ nhóm cáp nào.

Bám đúng hồ sơ thiết kế và yêu cầu của dự án

Không nên dùng một con số khoảng cách chung cho tất cả công trình nếu chưa xác định căn cứ và điều kiện áp dụng.

Nếu hồ sơ thiết kế quy định cách bố trí, phân tuyến hoặc khoảng cách cụ thể, cần ưu tiên thực hiện theo hồ sơ đó và các yêu cầu kỹ thuật có liên quan.

Có những phương án tổ chức tuyến điện lực và điện nhẹ nào?

Không có một phương án duy nhất phù hợp cho mọi công trình. Hai cách thường được xem xét là sử dụng các tuyến riêng hoặc bố trí phân chia trong hệ thống theo thiết kế.

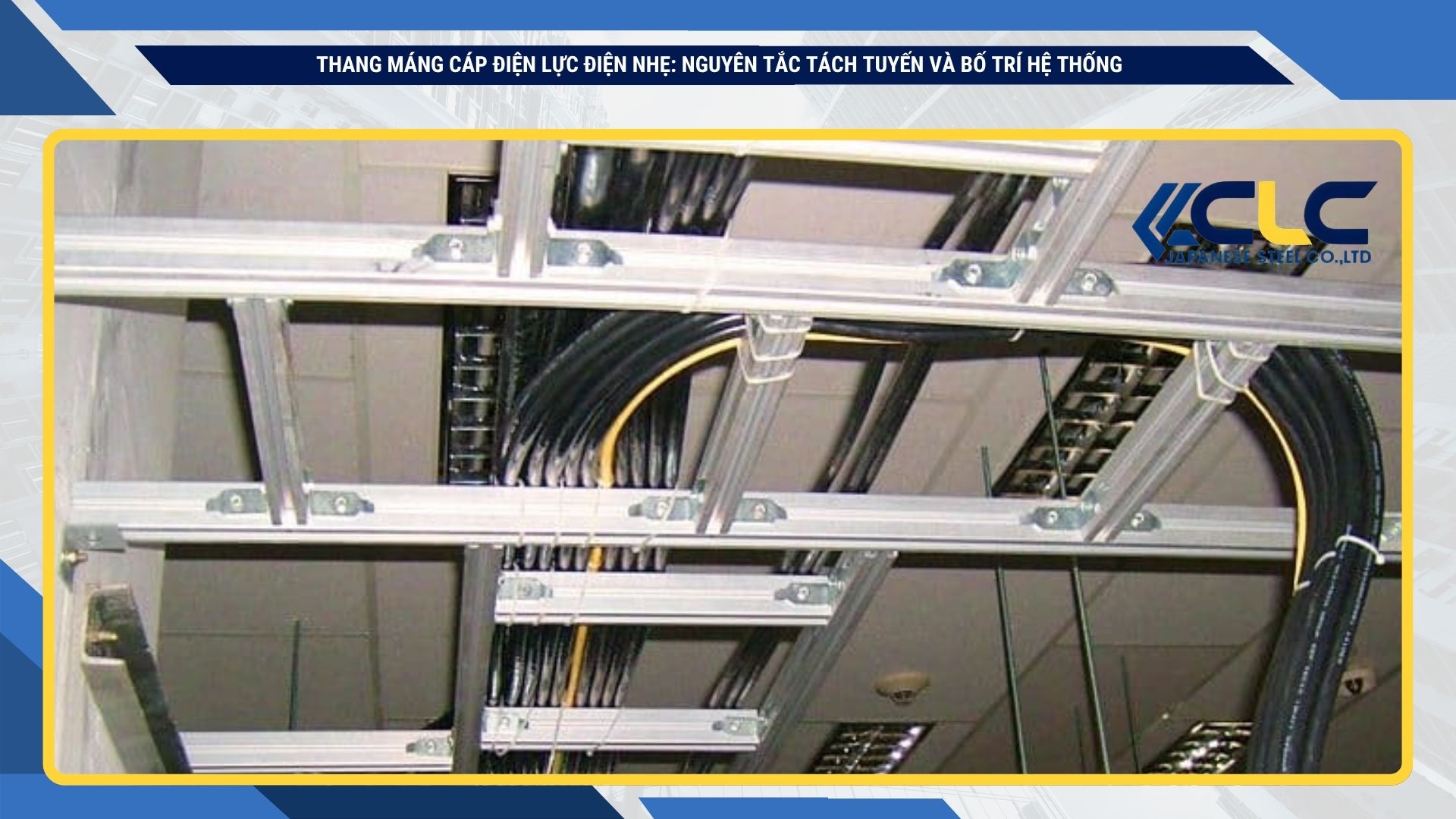

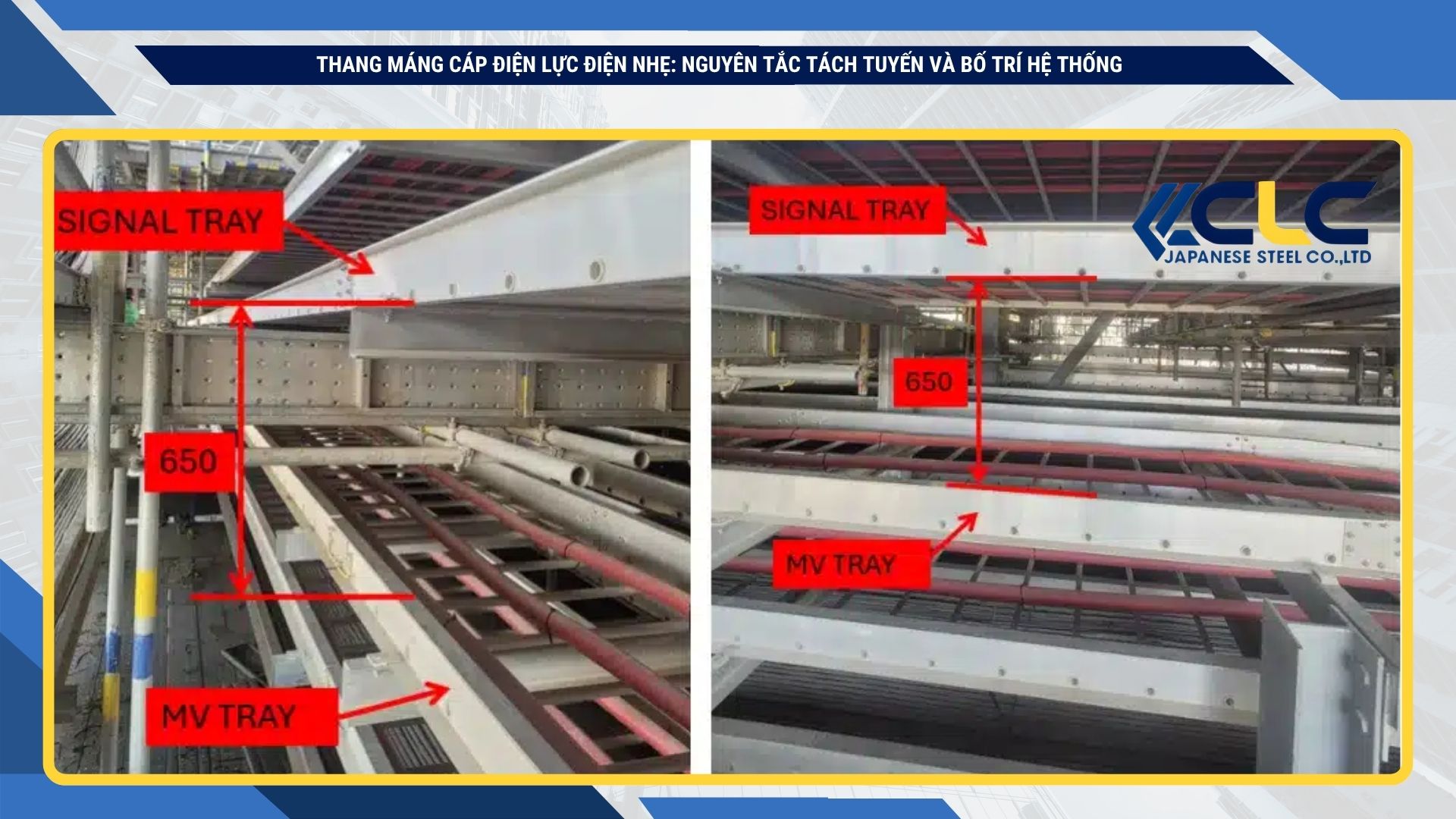

Sử dụng hai tuyến thang hoặc máng riêng

Đây là phương án dễ hình dung: tuyến điện lực sử dụng một hệ thống thang/máng, tuyến điện nhẹ sử dụng hệ thống riêng.

Phương án này thường được cân nhắc khi:

• Hồ sơ thiết kế yêu cầu tách tuyến.
• Không gian kỹ thuật cho phép bố trí nhiều tuyến.
• Cần quản lý các nhóm cáp độc lập.
• Việc kiểm tra, bảo trì và mở rộng cần được thực hiện riêng biệt.

Ưu điểm là tuyến rõ ràng và dễ nhận diện. Đổi lại, thiết kế phải tính thêm không gian, hệ treo đỡ, phụ kiện và các điểm giao cắt giữa nhiều tuyến.

Bố trí phân chia trong hệ thống theo thiết kế

Trong một số trường hợp, thiết kế có thể đưa ra phương án sử dụng cấu hình có phân chia bên trong.

Tuy nhiên, không nên hiểu rằng chỉ cần đặt một vách ngăn vào máng là có thể thay thế mọi phương án tách tuyến.

Khả năng sử dụng và cấu hình vách ngăn phải căn cứ vào:

• Nhóm cáp thực tế.
• Yêu cầu kỹ thuật của từng hệ thống.
• Hồ sơ thiết kế.
• Kích thước tuyến.
• Cấu tạo sản phẩm.
• Yêu cầu quản lý và bảo trì.

Nếu cần đặt gia công cấu hình có vách ngăn, nên thể hiện rõ vị trí, kích thước và yêu cầu trên bản vẽ gửi đơn vị sản xuất.

Khi nào không nên tự quyết định cho điện lực và điện nhẹ đi chung?

Không nên tự thay đổi phương án khi:

• Hồ sơ thiết kế đã quy định tách tuyến.
• Chưa xác định đầy đủ loại cáp.
• Chưa kiểm tra tải dự kiến.
• Chưa rõ yêu cầu kỹ thuật của một hoặc nhiều hệ thống.
• Layout đã thay đổi nhưng bản vẽ và BOQ chưa được cập nhật.
• Không gian thực tế tại công trường khác với bản vẽ ban đầu.
• Chưa xác định phương án xử lý các điểm giao cắt và chuyển hướng.

Trong các trường hợp này, việc cần làm trước tiên không phải là đặt máng cáp mà là làm rõ lại đầu vào kỹ thuật.

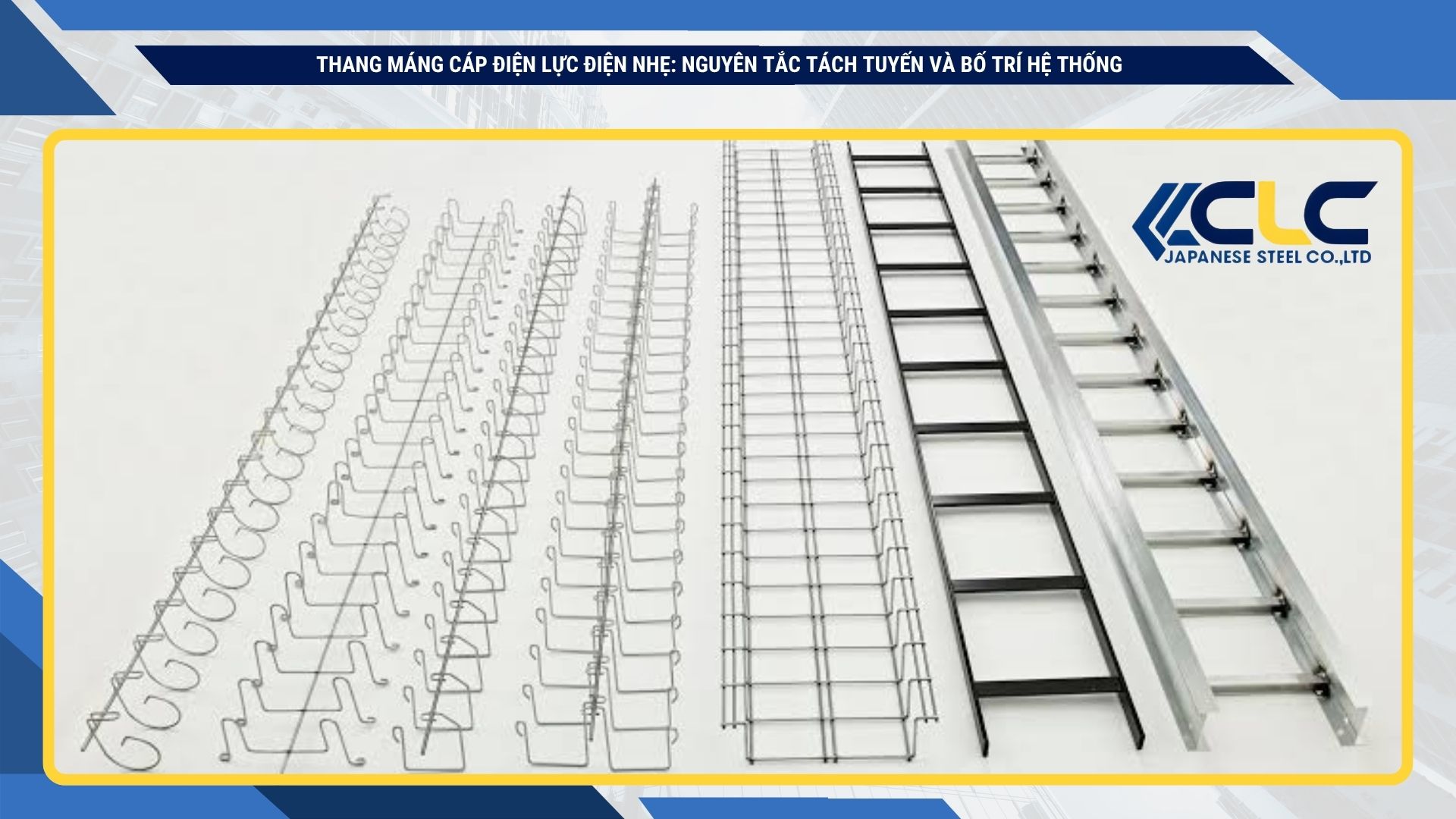

Chọn thang cáp hay máng cáp cho tuyến điện lực và điện nhẹ?

Một lỗi khá phổ biến là biến tên hệ thống thành quy tắc chọn sản phẩm:

“Điện lực thì dùng thang cáp, điện nhẹ thì dùng máng cáp.”

Cách hiểu này quá đơn giản.

Thang cáp và máng cáp có cấu tạo khác nhau. Lựa chọn thực tế cần căn cứ vào loại cáp, tải, mức độ che chắn cần thiết, môi trường, không gian và yêu cầu của thiết kế.

Khi nào thang cáp là phương án cần cân nhắc?

Thang cáp có cấu trúc hở với các thanh ngang đỡ cáp. Loại sản phẩm này có thể được cân nhắc khi cấu trúc tuyến và hồ sơ thiết kế phù hợp với dạng đỡ cáp hở.

Khi đặt thang cáp, cần làm rõ:

• Chiều rộng và chiều cao.
• Độ dày vật liệu theo yêu cầu.
• Khoảng bố trí thanh ngang nếu bản vẽ có quy định.
• Tổng chiều dài.
• Các đoạn co, tê, giảm, lên xuống.
• Vật liệu và xử lý bề mặt.
• Điều kiện treo đỡ theo thiết kế.

Không nên chỉ báo “thang cáp rộng 300 mm” mà bỏ qua chiều cao, độ dày, bề mặt và phụ kiện.

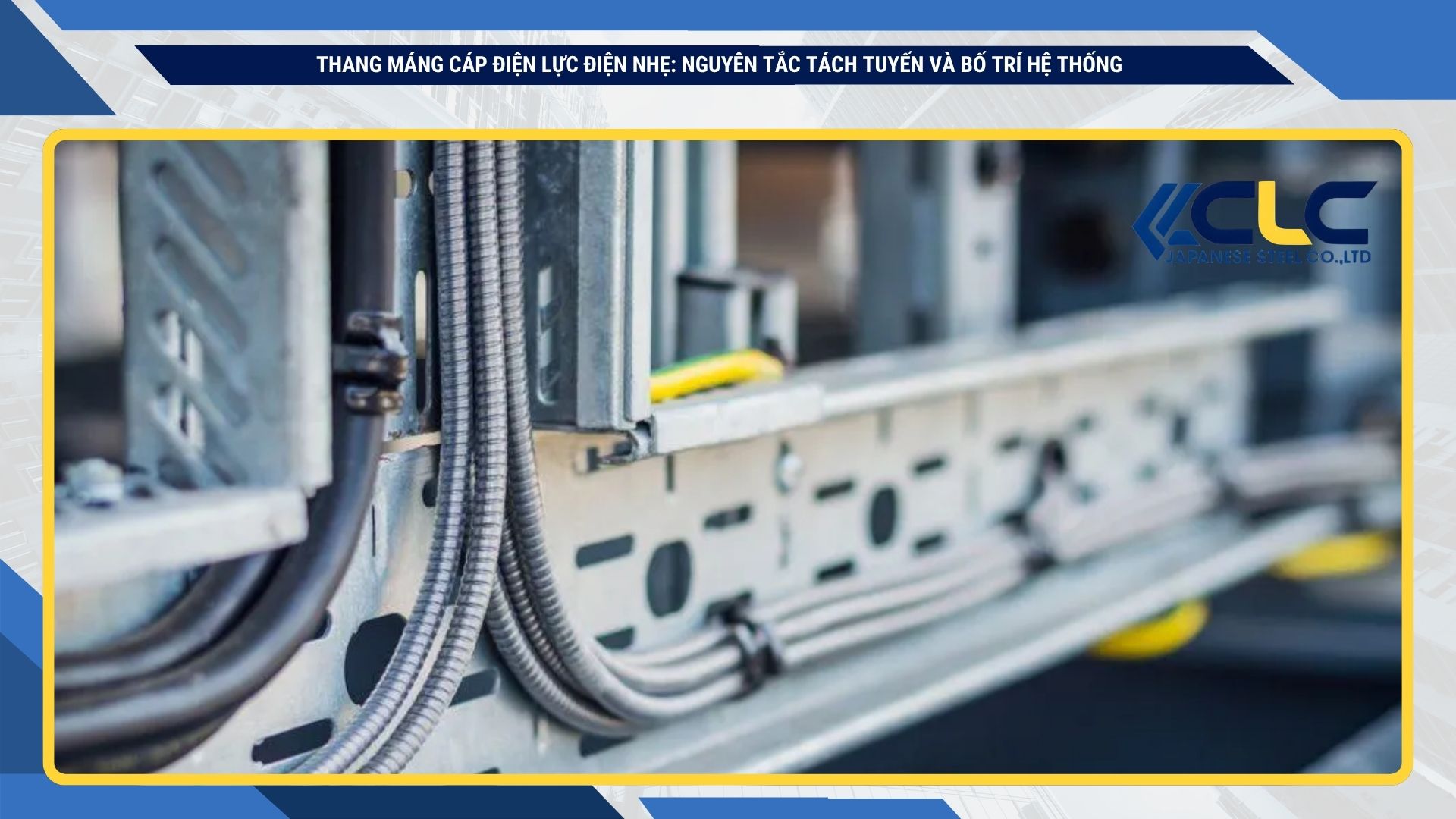

Khi nào máng cáp là phương án cần cân nhắc?

Máng cáp có cấu trúc dạng khay. Tùy thiết kế, sản phẩm có thể có hoặc không có nắp và có những cấu hình khác nhau.

Với máng cáp điện lực hoặc máng cáp điện nhẹ, cần làm rõ:

• Kích thước W × H.
• Có sử dụng nắp hay không.
• Có yêu cầu đột lỗ hoặc cấu hình riêng hay không.
• Có cần vách phân chia theo bản vẽ hay không.
• Độ dày.
• Vật liệu.
• Hoàn thiện bề mặt.
• Phụ kiện chuyển hướng và nối tuyến.

Các chi tiết này ảnh hưởng trực tiếp đến phương án sản xuất và báo giá.

Không nên chọn sản phẩm chỉ dựa vào tên hệ thống

Cùng là điện lực nhưng hai tuyến có thể mang lượng cáp rất khác nhau. Cùng là điện nhẹ nhưng yêu cầu bố trí của hệ thống truyền thông có thể không giống hệ thống điều khiển hoặc các nhóm cáp khác.

Vì vậy, trình tự đúng nên là:

Xác định nhóm cáp → kiểm tra yêu cầu thiết kế → xác định tải và không gian → chọn cấu trúc thang/máng → chốt quy cách → lập danh sách phụ kiện.

Không nên làm ngược lại bằng cách chọn một mẫu thang máng trước rồi cố đưa toàn bộ cáp vào cấu hình đó.

6 thông tin quyết định quy cách thang máng cáp điện lực điện nhẹ

Trước khi gửi yêu cầu sản xuất, nên chốt ít nhất sáu nhóm thông tin sau.

1. Loại và nhóm cáp

Cần biết tuyến phục vụ điện lực, điện nhẹ hay một hệ thống cụ thể nào khác.

Thông tin này giúp đội thiết kế và đặt hàng xác định cách tổ chức tuyến trước khi chuyển sang quy cách sản phẩm.

2. Khối lượng và tải dự kiến

Không nên chọn kích thước hoặc độ dày chỉ bằng cảm tính.

Dữ liệu tải cần được xác định theo thiết kế và điều kiện công trình. Nếu chưa có số liệu, nên làm rõ trước khi chốt cấu hình đặt hàng.

3. Kích thước không gian tuyến

Trong nhà xưởng hoặc tòa nhà, thang máng cáp thường phải chia sẻ không gian với:

• Ống kỹ thuật.
• Hệ thống HVAC.
• Đường ống PCCC.
• Kết cấu công trình.
• Các tuyến M&E khác.

Do đó, layout phải được kiểm tra trước khi bóc số lượng thang, máng và phụ kiện.

4. Môi trường lắp đặt

Môi trường sử dụng ảnh hưởng đến việc lựa chọn vật liệu và phương án xử lý bề mặt.

Cần xác định tối thiểu:

• Trong nhà hay ngoài trời.
• Khu vực khô hay có điều kiện môi trường đặc thù.
• Có yêu cầu riêng trong hồ sơ dự án hay không.

Không nên mặc định một loại sơn hoặc lớp mạ phù hợp cho mọi khu vực.

5. Hồ sơ và specification của dự án

Nếu dự án đã có specification, yêu cầu kỹ thuật hoặc bản vẽ được phê duyệt, đây phải là đầu vào chính khi xác định:

• Quy cách.
• Độ dày.
• Vật liệu.
• Bề mặt.
• Cấu tạo.
• Phụ kiện.

Đơn vị sản xuất không nên tự thay đổi các thông số này nếu chưa có xác nhận từ bên có trách nhiệm kỹ thuật của dự án.

6. Layout và hệ phụ kiện

Đoạn thẳng chỉ là một phần của hệ thống.

Một BOQ thang máng cáp có thể còn cần:

• Co ngang.
• Co lên.
• Co xuống.
• Tê.
• Chữ thập nếu có.
• Giảm.
• Khớp nối.
• Nắp.
• Vách ngăn nếu thiết kế yêu cầu.
• Các phụ kiện khác thuộc phạm vi đặt hàng.

Bỏ sót phụ kiện là nguyên nhân khiến báo giá ban đầu không phản ánh đầy đủ khối lượng thực tế.

Bảng thông tin cần chốt trước khi sản xuất

Hạng mục	Dữ liệu nên có	Nếu thiếu
Loại sản phẩm	Thang cáp, máng cáp hoặc cấu hình khác	Chưa xác định được cấu tạo
Chiều rộng × chiều cao	Theo bản vẽ hoặc yêu cầu dự án	Chưa thể chốt quy cách
Độ dày	Theo hồ sơ/spec hoặc yêu cầu được xác nhận	Khó lập báo giá đúng cấu hình
Vật liệu	Theo yêu cầu dự án	Ảnh hưởng phương án sản xuất
Xử lý bề mặt	Theo môi trường và specification	Chưa xác định được công đoạn hoàn thiện
Phụ kiện	Theo layout	BOQ dễ thiếu
Nắp/vách ngăn	Nếu thiết kế có yêu cầu	Có thể sai cấu hình
Số lượng	m, bộ hoặc chiếc tương ứng	Chưa thể lập báo giá đầy đủ
Bản vẽ	Layout/shop drawing nếu có	Khó kiểm tra tính đồng bộ của danh mục

Vật liệu và xử lý bề mặt nên xác định theo môi trường lắp đặt

Vật liệu và bề mặt là hai thông tin cần được làm rõ ngay từ lúc yêu cầu báo giá. Không nên để đến khi sản xuất mới quyết định.

Sơn tĩnh điện

Sơn tĩnh điện là một phương án hoàn thiện bề mặt thường gặp ở các sản phẩm cơ khí và thang máng cáp.

Khi yêu cầu sơn tĩnh điện, hồ sơ đặt hàng nên nêu rõ ít nhất:

• Sản phẩm cần sơn.
• Màu sắc nếu dự án có yêu cầu.
• Điều kiện sử dụng.
• Các yêu cầu kỹ thuật riêng nếu có.

Không nên tự suy luận tuổi thọ, khả năng chống ăn mòn hoặc phạm vi môi trường chỉ từ cụm từ “sơn tĩnh điện”. Những nội dung này cần căn cứ cấu hình sản phẩm và yêu cầu kỹ thuật cụ thể.

Mạ kẽm

Nếu dự án chỉ định phương án mạ kẽm, cần thể hiện rõ trong yêu cầu đặt hàng để tránh nhầm với các phương án hoàn thiện bề mặt khác.

Cần đối chiếu với đơn vị sản xuất về khả năng cung cấp cấu hình thực tế trước khi chốt BOQ và báo giá.

Mạ kẽm nhúng nóng

Mạ kẽm nhúng nóng chỉ nên đưa vào yêu cầu mua hàng khi hồ sơ dự án có chỉ định hoặc bên kỹ thuật đã xác định đây là phương án phù hợp.

Với Thép Nhật CLC, phạm vi nhận sản xuất hoặc cung cấp cấu hình mạ kẽm, nhúng nóng cần được xác nhận trực tiếp trước khi đưa thành cam kết trên hồ sơ đặt hàng hoặc nội dung thương mại.

Điểm quan trọng là: môi trường sử dụng phải được xác định trước, sau đó mới chốt vật liệu và xử lý bề mặt, không làm ngược lại.

Checklist trước khi gửi bản vẽ đặt gia công thang máng cáp

Một yêu cầu càng đầy đủ thì việc kiểm tra cấu hình và lập báo giá càng rõ ràng.

Trước khi gửi RFQ, có thể kiểm tra theo danh sách sau:

• Đã xác định thang cáp hay máng cáp.

• Có kích thước chiều rộng × chiều cao.

• Có yêu cầu độ dày.

• Có chiều dài đoạn tiêu chuẩn hoặc chiều dài riêng nếu bản vẽ quy định.

• Đã xác định vật liệu.

• Đã xác định phương án xử lý bề mặt.

• Có tổng số lượng đoạn thẳng.

• Có danh sách co ngang.

• Có danh sách co lên/co xuống.

• Có danh sách tê.

• Có chữ thập nếu layout sử dụng.

• Có các đoạn giảm nếu tuyến thay đổi kích thước.

• Có thông tin về nắp hoặc vách ngăn nếu cần.

• Có danh sách phụ kiện nối/đỡ thuộc phạm vi đặt hàng.

• Có tổng số lượng theo từng quy cách.

• Có layout hoặc shop drawing nếu dự án đã phát hành.

• Có thông tin môi trường lắp đặt.

• Có yêu cầu riêng của specification nếu dự án quy định.

Nếu chưa đủ toàn bộ dữ liệu, ít nhất nên gửi bản vẽ hiện có để hai bên xác định những thông tin còn thiếu trước khi chốt đơn hàng.

7 lỗi thường gặp khi bố trí hoặc đặt thang máng cáp điện lực – điện nhẹ

1. Mặc định điện lực và điện nhẹ luôn có thể đi chung

Việc còn diện tích trống trong máng không đồng nghĩa phương án đi chung phù hợp.

Cần quay lại kiểm tra nhóm cáp, hồ sơ thiết kế và yêu cầu kỹ thuật.

2. Chọn thang hoặc máng khi chưa thống kê nhóm cáp

Nếu chưa biết tuyến sẽ mang loại cáp nào và số lượng bao nhiêu, việc chốt quy cách quá sớm dễ dẫn đến phải thay đổi sau đó.

3. Chốt kích thước nhưng chưa kiểm tra tải

Một bản yêu cầu chỉ có chiều rộng và chiều cao chưa đủ để quyết định toàn bộ cấu hình.

Tải dự kiến và điều kiện đỡ tuyến vẫn phải được bên thiết kế kiểm tra.

4. Chọn xử lý bề mặt nhưng không xét môi trường

Sử dụng cùng một phương án hoàn thiện cho mọi khu vực chỉ để đơn giản hóa BOQ có thể không phù hợp với yêu cầu dự án.

Nên phân loại môi trường trước khi đặt hàng.

5. Bản vẽ layout và BOQ phụ kiện không đồng nhất

Đây là lỗi dễ gặp khi bản vẽ đã thay đổi nhưng bảng khối lượng chưa được cập nhật.

Ví dụ, layout đã bổ sung một nhánh rẽ nhưng danh sách phụ kiện chưa có tê tương ứng.

Trước khi đặt sản xuất, nên đối chiếu lại:

Layout → từng điểm chuyển hướng → từng phụ kiện → số lượng trong BOQ.

6. Bỏ sót co, tê, giảm hoặc đoạn chuyển hướng

Chỉ tính tổng mét đoạn thẳng không phản ánh đầy đủ một hệ thống thang máng cáp.

Các đoạn đổi hướng hoặc đổi kích thước thường cần sản phẩm/phụ kiện tương ứng.

7. Gửi yêu cầu báo giá chỉ có “kích thước + số mét”

Ví dụ:

“Máng 300 × 100, báo giá 500 m.”

Yêu cầu này còn thiếu nhiều dữ liệu như:

• Độ dày.
• Vật liệu.
• Bề mặt.
• Có nắp hay không.
• Phụ kiện.
• Điều kiện riêng của dự án.

Khi thiếu dữ liệu, báo giá dễ phải điều chỉnh nhiều lần.

Tình huống minh họa: Chuẩn bị yêu cầu cho một tuyến M&E

Giả sử một dự án có tuyến điện lực và một nhóm điện nhẹ cùng đi qua một hành lang kỹ thuật.

Đây chỉ là tình huống minh họa, không phải case study thực tế của Thép Nhật CLC.

Thay vì đặt ngay một loại máng cho cả hai hệ thống, đội M&E có thể triển khai theo trình tự:

Bước 1: Kiểm tra layout và yêu cầu phân tuyến

Xác định trên hồ sơ:

• Tuyến điện lực đi đâu.
• Tuyến điện nhẹ đi đâu.
• Có yêu cầu tách riêng hay không.
• Những đoạn nào hai hệ thống cùng đi qua một khu vực.
• Các vị trí giao cắt hoặc thay đổi cao độ.

Bước 2: Xác định phương án thang/máng cho từng tuyến

Dựa trên:

• Nhóm cáp.
• Tải.
• Không gian.
• Yêu cầu bảo vệ.
• Hồ sơ kỹ thuật.

Lúc này mới quyết định sử dụng thang cáp, máng cáp hoặc cấu hình khác theo thiết kế.

Bước 3: Chốt quy cách

Mỗi tuyến cần có:

• W × H.
• Độ dày.
• Vật liệu.
• Xử lý bề mặt.
• Nắp/vách ngăn nếu có yêu cầu.

Bước 4: Bóc danh sách phụ kiện

Đi theo layout và thống kê:

• Đoạn thẳng.
• Co.
• Tê.
• Giảm.
• Đoạn chuyển hướng.
• Các phụ kiện liên quan.

Bước 5: Gửi hồ sơ để báo giá

Bộ thông tin càng rõ thì đơn vị gia công càng dễ kiểm tra phạm vi công việc.

Luồng công việc nên là:

Layout → phân tuyến → chốt quy cách → bóc phụ kiện → RFQ → gia công.

Không nên là:

Hỏi giá/mét → chọn đại quy cách → chỉnh lại sau khi thi công.

Kinh nghiệm khi đặt gia công thang máng cáp theo bản vẽ

Ở góc độ chuẩn bị đơn hàng cơ khí, có một số điểm giúp giảm việc trao đổi qua lại và hạn chế sai khác giữa yêu cầu với sản phẩm.

Gộp các quy cách giống nhau trước khi gửi báo giá

Nếu cùng một dự án có nhiều đoạn dùng chung:

• Kích thước.
• Độ dày.
• Vật liệu.
• Bề mặt.

nên gom theo nhóm quy cách và tách số lượng rõ ràng.

Đơn vị sản xuất sẽ dễ kiểm tra hơn so với một danh sách dài nhưng cùng thông số lặp lại nhiều lần.

Tách phụ kiện thành từng dòng

Không nên ghi chung:

“Phụ kiện theo bản vẽ.”

Nên tách:

• Co ngang: số lượng.
• Co lên: số lượng.
• Co xuống: số lượng.
• Tê: số lượng.
• Giảm: số lượng.
• Các loại khác: số lượng tương ứng.

Nếu một phụ kiện có kích thước hoặc góc đặc biệt, nên kèm bản vẽ chi tiết.

Đồng bộ phiên bản bản vẽ và BOQ

Khi công trình cập nhật layout, cần kiểm tra BOQ có đang dùng cùng phiên bản hay không.

Đây là bước nhỏ nhưng có thể tránh tình trạng sản xuất đúng BOQ cũ trong khi tuyến thực tế đã thay đổi.

Không tối ưu chi phí bằng cách giảm thông số tùy ý

Nếu cần tối ưu chi phí, nên xem toàn bộ cấu hình và phạm vi đặt hàng trước.

Không nên tự giảm:

• Độ dày.
• Vật liệu.
• Bề mặt.
• Số lượng phụ kiện.

nếu các thông số đó đã được xác định bởi hồ sơ kỹ thuật.

Tối ưu tốt hơn là chuẩn hóa quy cách, làm rõ số lượng và hạn chế thay đổi sau khi đã chốt sản xuất.

Cần gửi gì để Thép Nhật CLC tư vấn quy cách sản xuất và báo giá?

Thép Nhật CLC tập trung vào sản xuất, gia công thang máng cáp và các sản phẩm cơ khí liên quan trong phạm vi thông tin đã được doanh nghiệp cung cấp.

Khi cần kiểm tra yêu cầu gia công và nhận báo giá, khách hàng nên chuẩn bị:

• Bản vẽ hoặc layout hiện có.
• Loại thang cáp hoặc máng cáp.
• Kích thước.
• Độ dày.
• Vật liệu.
• Yêu cầu xử lý bề mặt.
• Số lượng từng quy cách.
• Danh sách phụ kiện.
• Yêu cầu riêng của dự án nếu có.

Nếu chưa có đủ dữ liệu, có thể gửi trước bản vẽ và các thông tin đã xác định để làm rõ những đầu mục còn thiếu.

Việc này khác với thiết kế hệ thống điện. Thép Nhật CLC không nên được hiểu là đơn vị quyết định thay phương án thiết kế, đấu nối hoặc tính toán mạch điện nếu chưa có thông tin xác nhận về các phạm vi dịch vụ đó.

FAQ về thang máng cáp điện lực điện nhẹ

Điện lực và điện nhẹ có được đi chung máng cáp không?

Không nên mặc định đi chung. Phương án phải căn cứ loại cáp, hồ sơ thiết kế, yêu cầu kỹ thuật và các yêu cầu áp dụng cho từng dự án.

Điện lực và điện nhẹ phải cách nhau bao nhiêu?

Không có một khoảng cách duy nhất có thể áp dụng máy móc cho mọi công trình. Khoảng cách hoặc phương án phân tuyến cần được xác định theo thiết kế và yêu cầu kỹ thuật cụ thể.

Điện lực nên dùng thang cáp hay máng cáp?

Không có lựa chọn cố định. Cần xét loại cáp, tải, không gian, môi trường, yêu cầu bảo vệ và hồ sơ thiết kế trước khi chọn.

Điện nhẹ có bắt buộc dùng máng cáp riêng không?

Tùy từng hệ thống và yêu cầu thiết kế. Không nên kết luận chỉ dựa trên tên gọi “điện nhẹ”.

Có thể dùng vách ngăn để tách điện lực và điện nhẹ không?

Vách ngăn có thể là một cấu hình được xem xét trong một số thiết kế. Tuy nhiên, việc sử dụng phải phù hợp với nhóm cáp và yêu cầu kỹ thuật của dự án, không mặc định thay thế tuyến riêng.

Cần thông tin gì để đặt gia công thang máng cáp?

Nên có loại sản phẩm, kích thước, độ dày, vật liệu, xử lý bề mặt, số lượng, phụ kiện và bản vẽ hoặc layout nếu có.

Có thể gia công thang máng cáp theo bản vẽ không?

Khách hàng có thể gửi bản vẽ và yêu cầu kỹ thuật để Thép Nhật CLC kiểm tra phạm vi gia công phù hợp. Quy cách, vật liệu, độ dày và cấu hình cụ thể cần được xác nhận trước khi sản xuất và báo giá.

Gửi bản vẽ để kiểm tra yêu cầu gia công và nhận báo giá

Nếu đang chuẩn bị thang máng cáp điện lực điện nhẹ cho nhà xưởng, tòa nhà hoặc hệ thống M&E, không nên bắt đầu bằng câu hỏi “giá bao nhiêu một mét”.

Một bộ yêu cầu có bản vẽ, kích thước, độ dày, vật liệu, bề mặt, số lượng và danh sách phụ kiện sẽ giúp việc kiểm tra cấu hình rõ ràng hơn.

Khách hàng có thể liên hệ Thép Nhật CLC và gửi các thông tin hiện có để được trao đổi về phạm vi gia công, quy cách sản phẩm và báo giá phù hợp với yêu cầu đã xác định.

Liên hệ Thép Nhật CLC để nhận báo giá tốt nhất

Nếu bạn đang tìm thang máng cáp cho nhà xưởng, công trình cơ điện hoặc kết cấu thép, đừng chọn theo cảm tính.

Hãy chọn đơn vị hiểu sản phẩm, làm chủ sản xuất và có kinh nghiệm thực tế.

Thép Nhật CLC mang đến cho bạn:

Sản phẩm của Thép Nhật CLC được gia công sản xuất trực tiếp tại xưởng
Kiểm soát độ dày rõ ràng
Báo giá một cách minh bạch và trực quan theo từng yêu cầu
Hỗ trợ bản vẽ và thiết kế bằng công nghệ 3D

Bạn không cần đoán. Bạn nhìn trước toàn bộ phương án trước khi thi công.

Điều này giúp bạn tránh sai sót, giảm lãng phí và chủ động ngay từ đầu.

Nếu bạn đang cần báo giá thang máng cáp, hãy liên hệ trực tiếp với Thép Nhật CLC. Bạn sẽ nhận được mức giá cạnh tranh cùng sản phẩm đúng chất lượng.

CÔNG TY TNHH THÉP NHẬT CLC

Văn Phòng: 68/5N Ấp Mỹ Hòa 3, Xã Hóc Môn, Tp. Hồ Chí Minh

Nhà Máy: T13/5 KDC Xuyên Á, Đức Hòa, Long An

Hotline: 083 86 86 179

Kinh doanh : 0866 39 79 78 - Mr. Sơn

Kinh doanh : 0567 77 6666 - Mr. Đạt

Kinh doanh : 0358 234 977 - Mr. Long

Email: thepnhatclc101025@gmail.com

Website: www.thepnhatclc.com

Chỉ cần gửi yêu cầu, bạn sẽ có phương án rõ ràng để triển khai ngay.

Lưu ý: Giá chỉ mang tính chất tham khảo, cần biết giá chính xác hãy liên hệ ngay cho Thép Nhật CLC nhé !
