Quy trình sản xuất thang máng cáp: cắt, chấn, hàn và sơn tĩnh điện

Cùng một kích thước danh nghĩa nh tạo ra thành phẩm khác nhau về độ chính xác và khả năng lắp ghép.

Vì vậy, khi đặt sản xuất thang máng cáp, chủ đầu tư, nhà thầu M&E và kỹ sư công trình không nên chỉ quan tâm đến giá theo mét. Điều quan trọng hơn là hồ sơ đầu vào có đầy đủ hay không, từng công đoạn được kiểm tra như thế nào và sản phẩm có đồng bộ với nắp, đoạn nối, co, tê, thập, giảm hay không.

Trả lời nhanh: Quy trình sản xuất thang máng cáp thường bắt đầu từ kiểm tra bản vẽ và vật liệu, sau đó cắt phôi, đột lỗ, chấn tạo hình, hàn hoặc lắp ghép tùy kết cấu, xử lý bề mặt, sơn tĩnh điện hoặc mạ nếu có, kiểm tra kích thước, đóng gói và bàn giao. Trình tự thực tế phụ thuộc từng sản phẩm và yêu cầu đơn hàng.

Quy trình sản xuất thang máng cáp gồm những công đoạn nào?

Quy trình tổng quát có thể hình dung theo trình tự:

Kiểm tra hồ sơ → chuẩn bị vật liệu → cắt phôi → đột hoặc dập → chấn tạo hình → hàn hoặc lắp ghép → xử lý bề mặt → sơn hoặc mạ → kiểm tra → đóng gói

Không phải sản phẩm nào cũng đi qua toàn bộ các bước trên.

Máng cáp kín được chấn liền có thể không cần hàn như một số loại thang cáp hoặc phụ kiện chuyển hướng. Khay cáp đột lỗ sẽ có thêm yêu cầu về vị trí lỗ và xử lý bavia. Sản phẩm làm từ tôn mạ kẽm cũng có tuyến hoàn thiện khác với sản phẩm sơn tĩnh điện sau gia công.

Cần phân biệt hai khái niệm:

• Quy trình tiếp nhận đơn hàng gồm nhận bản vẽ, làm rõ yêu cầu, bóc quy cách và lập báo giá.
• Quy trình gia công thang máng cáp là các công đoạn vật lý từ chuẩn bị vật liệu đến hoàn thiện và kiểm tra thành phẩm.

Giai đoạn	Mục tiêu chính	Kết quả
Chuẩn bị	Chốt hồ sơ, quy cách và vật liệu	Lệnh sản xuất rõ ràng
Gia công tạo hình	Cắt, đột, chấn, hàn hoặc lắp ghép	Sản phẩm cơ khí
Hoàn thiện	Làm sạch, sơn hoặc xử lý bề mặt	Thành phẩm theo yêu cầu
Kiểm tra	Đối chiếu quy cách, phụ kiện và bề mặt	Sẵn sàng đóng gói, bàn giao

Những dữ liệu phải chốt trước khi đưa xuống xưởng

Một quy trình sản xuất tốt phải bắt đầu từ dữ liệu đầu vào rõ ràng. Nếu bản vẽ hoặc danh sách vật tư còn thiếu thông tin, sai lệch có thể phát sinh ngay từ bước cắt phôi và khó sửa khi sản phẩm đã chấn hoặc hoàn thiện bề mặt.

Loại sản phẩm cần sản xuất

Trước tiên, cần xác định chính xác từng hạng mục:

• Máng cáp kín.
• Khay cáp đột lỗ.
• Thang cáp.
• Nắp máng hoặc nắp thang.
• Đoạn nối.
• Co ngang, co lên, co xuống.
• Tê, thập, giảm.
• Phụ kiện riêng theo bản vẽ.

Không nên chỉ ghi chung là “thang máng cáp”. Mỗi loại có cấu tạo, cách bóc vật liệu và công đoạn gia công khác nhau.

Ví dụ, hồ sơ chỉ ghi “máng cáp 200 × 100” vẫn chưa đủ để sản xuất. Xưởng còn cần biết chiều dài từng đoạn, độ dày, vật liệu, có nắp hay không, số mét, số lượng phụ kiện và phương án hoàn thiện bề mặt.

Kích thước, độ dày và chiều dài

Kích thước nên được thể hiện theo một quy ước thống nhất, thường gồm:

• Chiều rộng.
• Chiều cao thành.
• Chiều dài đoạn thẳng.
• Độ dày vật liệu.
• Kích thước phụ kiện.
• Vị trí lỗ nối nếu có yêu cầu riêng.

Độ dày không nên được suy đoán từ kích thước danh nghĩa. Hai sản phẩm cùng rộng và cao nhưng khác độ dày sẽ khác về vật liệu đầu vào, cách gia công và chi phí.

Nếu dự án có yêu cầu về tải trọng, hồ sơ nghiệm thu hoặc điều kiện kỹ thuật riêng, khách hàng nên gửi kèm tài liệu liên quan để xưởng kiểm tra. Không nên chỉ dựa vào kích thước máng để tự kết luận khả năng chịu tải.

Vật liệu và bề mặt hoàn thiện

Những thông tin cần chốt gồm:

• Loại vật liệu nền.
• Sản phẩm sơn tĩnh điện hay sử dụng bề mặt mạ.
• Màu sơn nếu có.
• Môi trường lắp đặt trong nhà hay ngoài trời.
• Khu vực khô, ẩm, nhiều bụi hoặc có điều kiện riêng.
• Yêu cầu về bề mặt nhìn thấy.
• Yêu cầu mạ kẽm nhúng nóng hoặc inox nếu thuộc phạm vi đơn hàng.

Không nên chọn vật liệu chỉ theo giá. Phương án phù hợp còn phụ thuộc môi trường sử dụng, yêu cầu hồ sơ dự án và cách bảo quản, vận chuyển, lắp đặt.

Bản vẽ, BOQ, nắp và phụ kiện

Với công trình có nhiều tuyến, nhiều cao độ hoặc nhiều nhánh rẽ, xưởng nên nhận được cả bản vẽ và BOQ để đối chiếu.

Bản vẽ cho biết hình dạng, vị trí và cách chuyển hướng. BOQ cho biết khối lượng từng quy cách. Nếu hai tài liệu không khớp nhau, cần làm rõ trước khi phát hành lệnh sản xuất.

Khách hàng đang chuẩn bị hồ sơ có thể tham khảo thêm hướng dẫn gia công thang máng cáp theo bản vẽ M&E để kiểm tra những thông tin cần gửi.

Các bước trong quy trình sản xuất thang máng cáp tại xưởng

Bước 1 – Tiếp nhận và đối chiếu bản vẽ sản xuất

Trước khi cắt vật liệu, xưởng cần đối chiếu:

• Bản vẽ M&E hoặc bản vẽ sản xuất.
• BOQ hoặc bảng khối lượng.
• Danh sách quy cách.
• Vật liệu và độ dày.
• Yêu cầu nắp.
• Danh sách phụ kiện.
• Phương án hoàn thiện bề mặt.

Điểm quan trọng là xác định phiên bản bản vẽ đang được sử dụng. Với dự án có nhiều lần chỉnh sửa, việc dùng nhầm bản vẽ cũ có thể dẫn đến sản xuất sai kích thước hoặc thiếu phụ kiện.

Các câu hỏi cần được làm rõ gồm:

• Bản vẽ và BOQ có khớp nhau không?
• Quy cách đã có đủ chiều rộng, chiều cao và chiều dài chưa?
• Độ dày đã được ghi rõ chưa?
• Có nắp hay không?
• Vật liệu và bề mặt đã được chốt chưa?
• Co, tê, thập, giảm đã được bóc riêng chưa?
• Có yêu cầu phân chia hàng theo tầng hoặc khu vực không?

Chỉ khi dữ liệu đủ rõ, hồ sơ mới nên được chuyển thành lệnh sản xuất.

Bước 2 – Kiểm tra và chuẩn bị vật liệu đầu vào

Vật liệu được chuẩn bị theo hồ sơ đã duyệt, bao gồm chủng loại, độ dày và tình trạng bề mặt.

Trước khi gia công, cần hạn chế các trường hợp:

• Dùng nhầm độ dày giữa hai quy cách.
• Trộn vật liệu của nhiều đơn hàng.
• Đưa tấm có bề mặt hư hỏng rõ ràng vào sản xuất.
• Cắt sai chiều hoặc sai phương án bố trí phôi.
• Không đánh dấu phôi khi đơn hàng có nhiều kích thước gần giống nhau.

Với đơn hàng gồm nhiều loại máng, nắp và phụ kiện, việc phân loại vật liệu từ đầu giúp giảm nhầm lẫn ở các bước đột, chấn và lắp ghép.

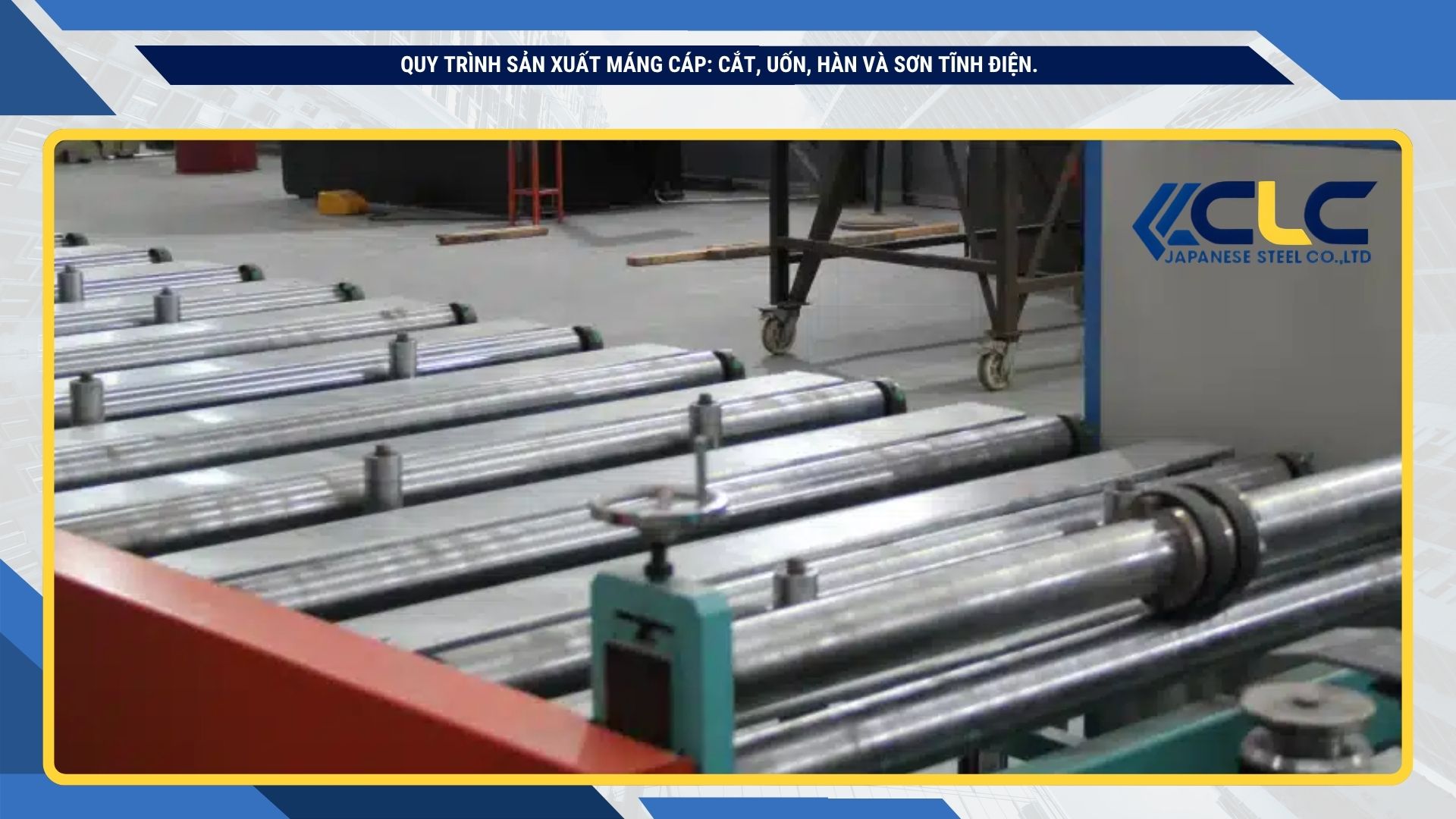

Bước 3 – Cắt phôi theo quy cách

Kích thước thành phẩm trên bản vẽ không phải lúc nào cũng chính là kích thước phôi. Xưởng cần triển khai kích thước phôi phù hợp với hình dạng sau chấn và cấu tạo từng sản phẩm.

Phôi có thể được cắt cho:

• Thân máng cáp.
• Nắp máng.
• Thành bên của thang cáp.
• Thanh ngang.
• Co, tê, thập và giảm.
• Bản nối hoặc chi tiết liên kết.

Sau khi cắt, phôi nên được phân loại hoặc đánh dấu theo đơn hàng và quy cách.

Những điểm cần kiểm tra ở công đoạn này gồm:

• Kích thước phôi.
• Mép cắt.
• Tình trạng cong vênh.
• Dấu hiệu biến dạng.
• Vật liệu và độ dày.
• Khả năng nhầm lẫn giữa các quy cách.

Sai lệch ở bước cắt sẽ ảnh hưởng trực tiếp đến bước chấn. Khi sản phẩm đã tạo hình, việc chỉnh sửa thường khó hơn so với xử lý ngay trên phôi.

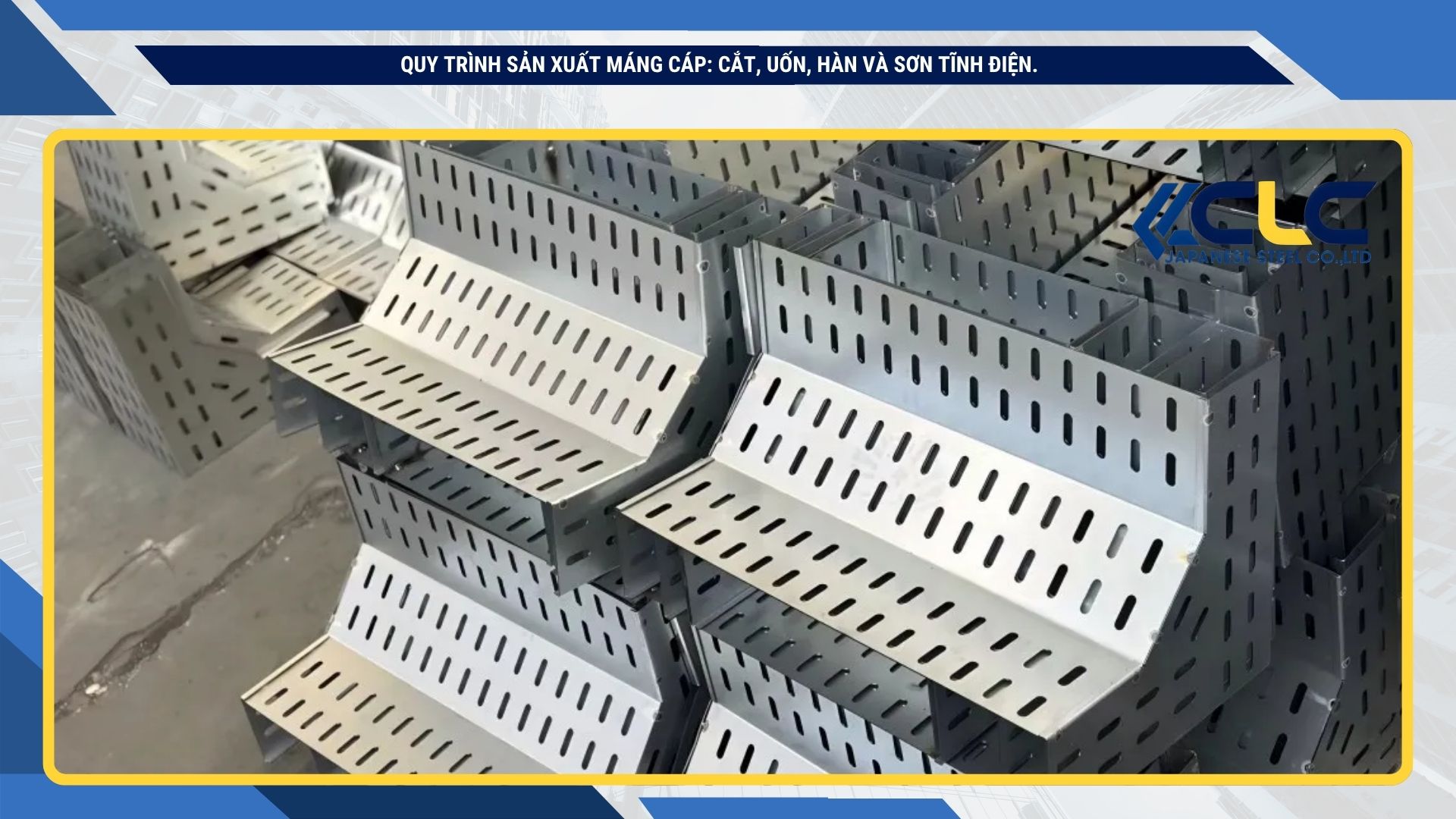

Bước 4 – Đột lỗ, dập và xử lý bavia nếu có

Công đoạn đột hoặc dập được thực hiện trước khi chấn đối với những chi tiết cần:

• Lỗ liên kết.
• Lỗ bắt nối.
• Lỗ thoáng trên khay cáp.
• Hoa văn đột theo thiết kế.
• Vị trí liên kết giữa các chi tiết.
• Ký hiệu hoặc chi tiết riêng nếu bản vẽ yêu cầu.

Không phải mọi loại máng cáp đều có cùng kiểu lỗ hoặc mật độ lỗ. Vị trí đột phải bám theo bản vẽ và cấu tạo sản phẩm.

Sau khi đột, cần kiểm tra:

• Kích thước và vị trí lỗ.
• Khoảng cách giữa các lỗ.
• Tình trạng bavia.
• Cạnh sắc.
• Biến dạng quanh vùng đột.
• Khả năng khớp với bản nối hoặc phụ kiện.

Bavia không được xử lý phù hợp có thể gây khó khăn khi lắp ghép, làm trầy bề mặt hoặc tạo cạnh sắc trong quá trình thao tác.

Bước 5 – Chấn tạo hình thân, nắp và phụ kiện

Sau khi cắt và đột, phôi được chấn để tạo thành hình dạng sản phẩm.

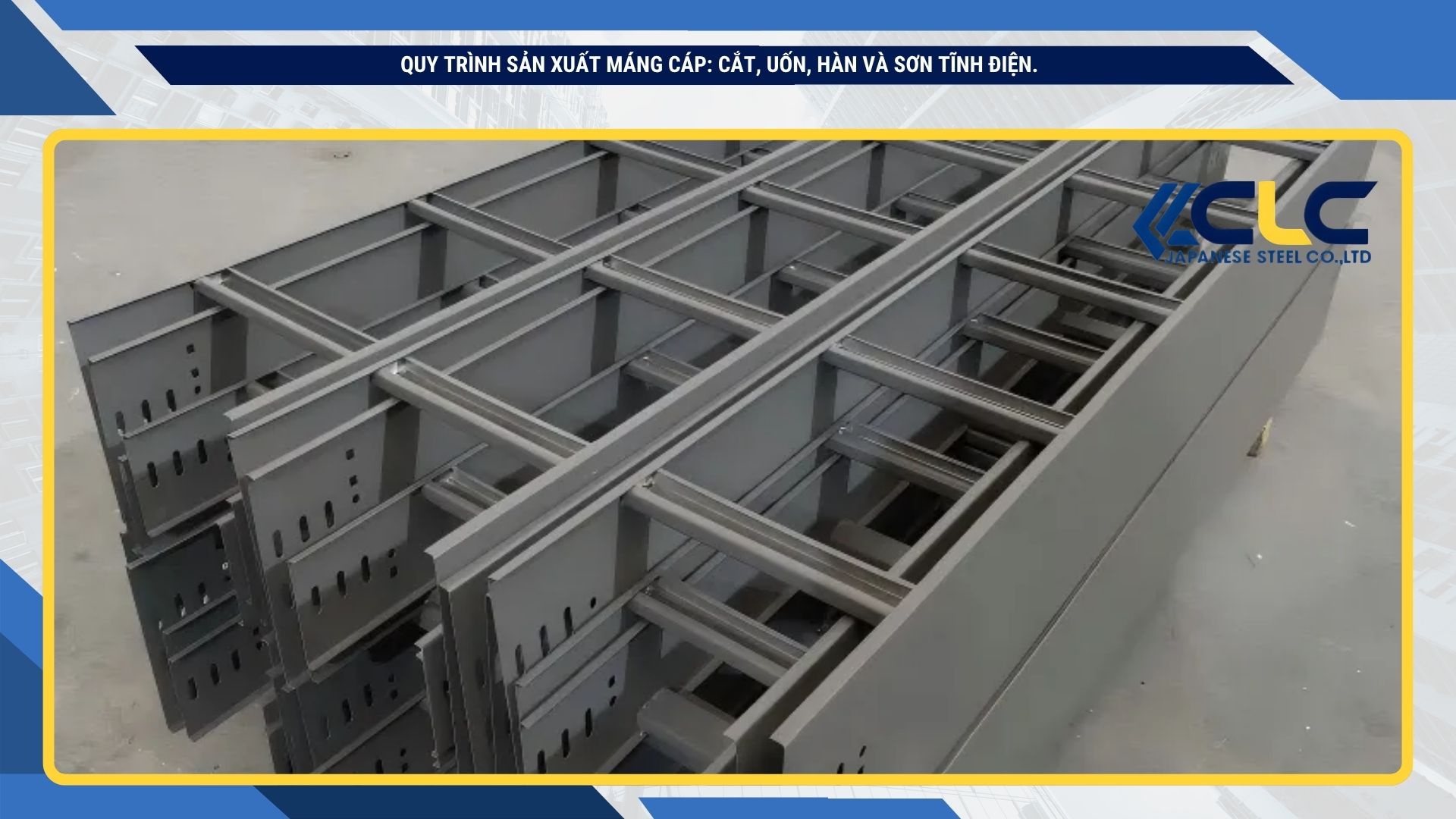

Đối với máng cáp, công đoạn chấn tạo ra đáy và hai thành máng. Đối với nắp, biên dạng chấn phải phù hợp với thân. Đối với thang cáp, thành bên được tạo hình theo thiết kế trước khi liên kết với thanh ngang. Các phụ kiện chuyển hướng thường có nhiều đường chấn và hình dạng phức tạp hơn đoạn thẳng.

Những điểm cần kiểm tra sau chấn:

• Góc chấn.
• Chiều cao thành.
• Kích thước tổng thể.
• Độ thẳng của đoạn sản phẩm.
• Dấu hiệu cong hoặc xoắn.
• Khả năng ghép thân với nắp.
• Khả năng ghép đoạn thẳng với phụ kiện.

Ví dụ, thân máng và nắp có thể đều đúng kích thước riêng lẻ nhưng vẫn khó lắp nếu biên dạng chấn không đồng bộ. Vì vậy, kiểm tra khả năng lắp ghép quan trọng không kém việc đo từng chi tiết riêng.

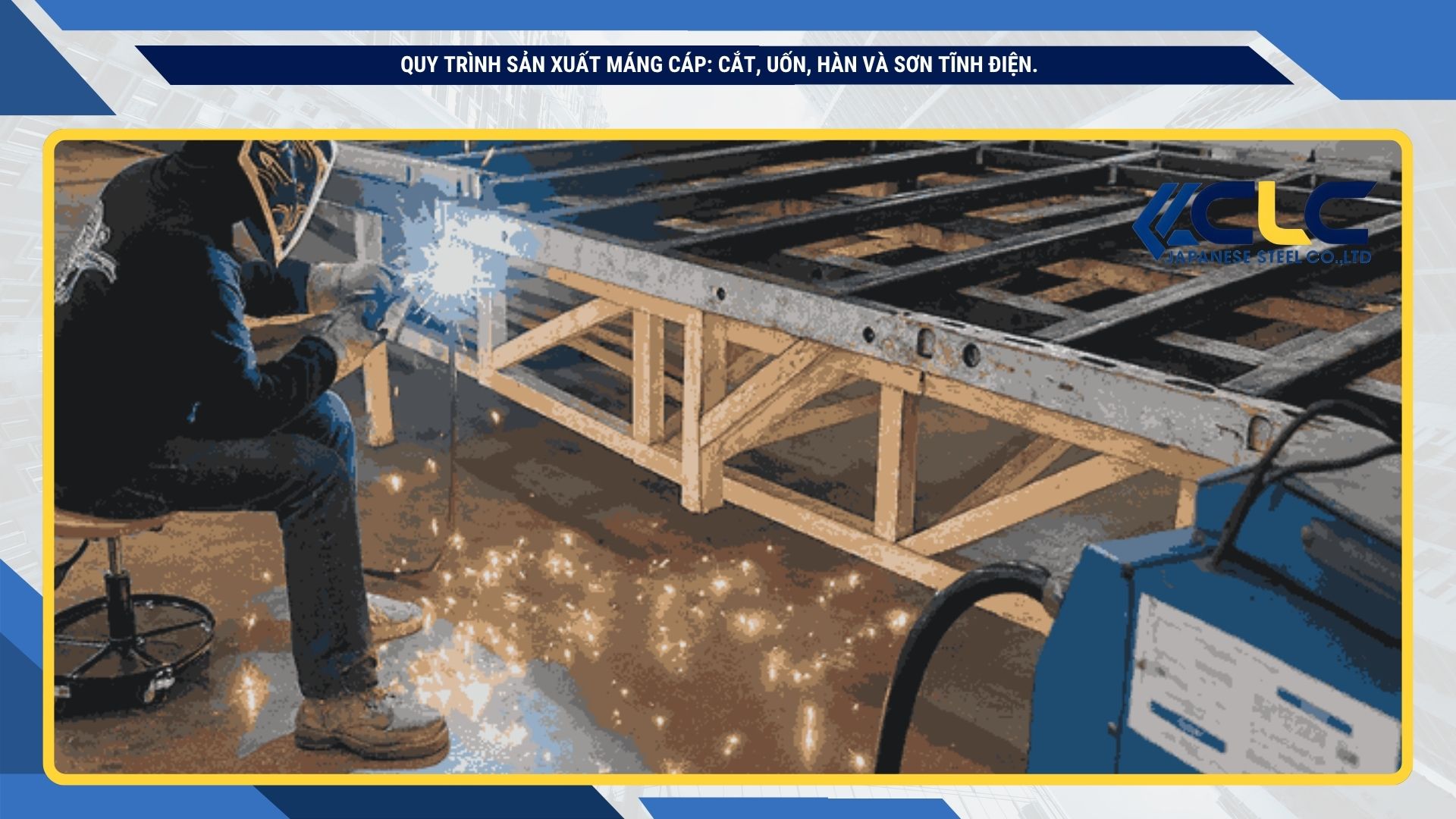

Bước 6 – Hàn hoặc lắp ghép tùy kết cấu sản phẩm

Không phải mọi loại thang máng cáp đều cần hàn.

Máng cáp được chấn liền có thể không cần hàn ở phần thân. Ngược lại, thang cáp, phụ kiện chuyển hướng hoặc các chi tiết được tạo từ nhiều phần có thể cần hàn hoặc sử dụng phương án liên kết phù hợp với kết cấu.

Công đoạn này có thể áp dụng cho:

• Liên kết thanh ngang với thành thang.
• Ghép các phần của phụ kiện.
• Gia cố chi tiết theo bản vẽ.
• Liên kết các bộ phận không thể tạo hình từ một phôi liền.
• Hoàn thiện các vị trí nối cơ khí.

Sau khi liên kết, cần kiểm tra:

• Vị trí mối nối.
• Mối hàn nếu có.
• Biến dạng do nhiệt.
• Độ thẳng của sản phẩm.
• Kích thước sau liên kết.
• Khả năng ghép với đoạn thẳng.
• Các cạnh hoặc vị trí cần làm sạch trước khi hoàn thiện bề mặt.

Phương pháp liên kết cụ thể cần được xác nhận theo cấu tạo sản phẩm và quy trình thực tế của xưởng, thay vì mặc định mọi sản phẩm đều dùng một phương pháp giống nhau.

Bước 7 – Làm sạch và chuẩn bị bề mặt

Trước khi sơn hoặc thực hiện phương án hoàn thiện khác, bề mặt sản phẩm cần được chuẩn bị phù hợp.

Mục tiêu của công đoạn này là xử lý:

• Dầu và bụi bám trong quá trình gia công.
• Tạp chất trên bề mặt.
• Vị trí mối hàn.
• Cạnh cắt hoặc vị trí cần làm sạch.
• Bavia còn sót lại.
• Những khu vực có thể ảnh hưởng đến độ đồng đều của lớp hoàn thiện.

Quy trình xử lý cụ thể phụ thuộc vật liệu và phương án bề mặt. Không nên tự áp dụng một quy trình chung cho thép sơn tĩnh điện, tôn mạ kẽm và inox.

Khi yêu cầu báo giá, khách hàng không nhất thiết phải chỉ định chi tiết từng hóa chất xử lý. Tuy nhiên, cần cung cấp rõ vật liệu, môi trường sử dụng và yêu cầu bề mặt để xưởng đề xuất phạm vi phù hợp.

Bước 8 – Sơn tĩnh điện hoặc hoàn thiện bề mặt theo yêu cầu

Sơn tĩnh điện

Với sản phẩm cần sơn tĩnh điện, màu sắc và yêu cầu hoàn thiện phải được chốt trước khi sản xuất hàng loạt.

Các vị trí cần chú ý gồm:

• Góc chấn.
• Vùng gần mối nối.
• Mặt trong của thành máng.
• Cạnh sản phẩm.
• Vị trí bị che khuất.
• Bề mặt của nắp và phụ kiện.

Sau khi sơn, cần quan sát độ đồng đều màu, tình trạng bề mặt và các vị trí có nguy cơ thiếu phủ hoặc bị trầy.

Các thông số như nhiệt độ sấy, thời gian sấy hoặc độ dày lớp sơn chỉ nên công bố khi có quy trình nội bộ và dữ liệu kiểm tra tương ứng.

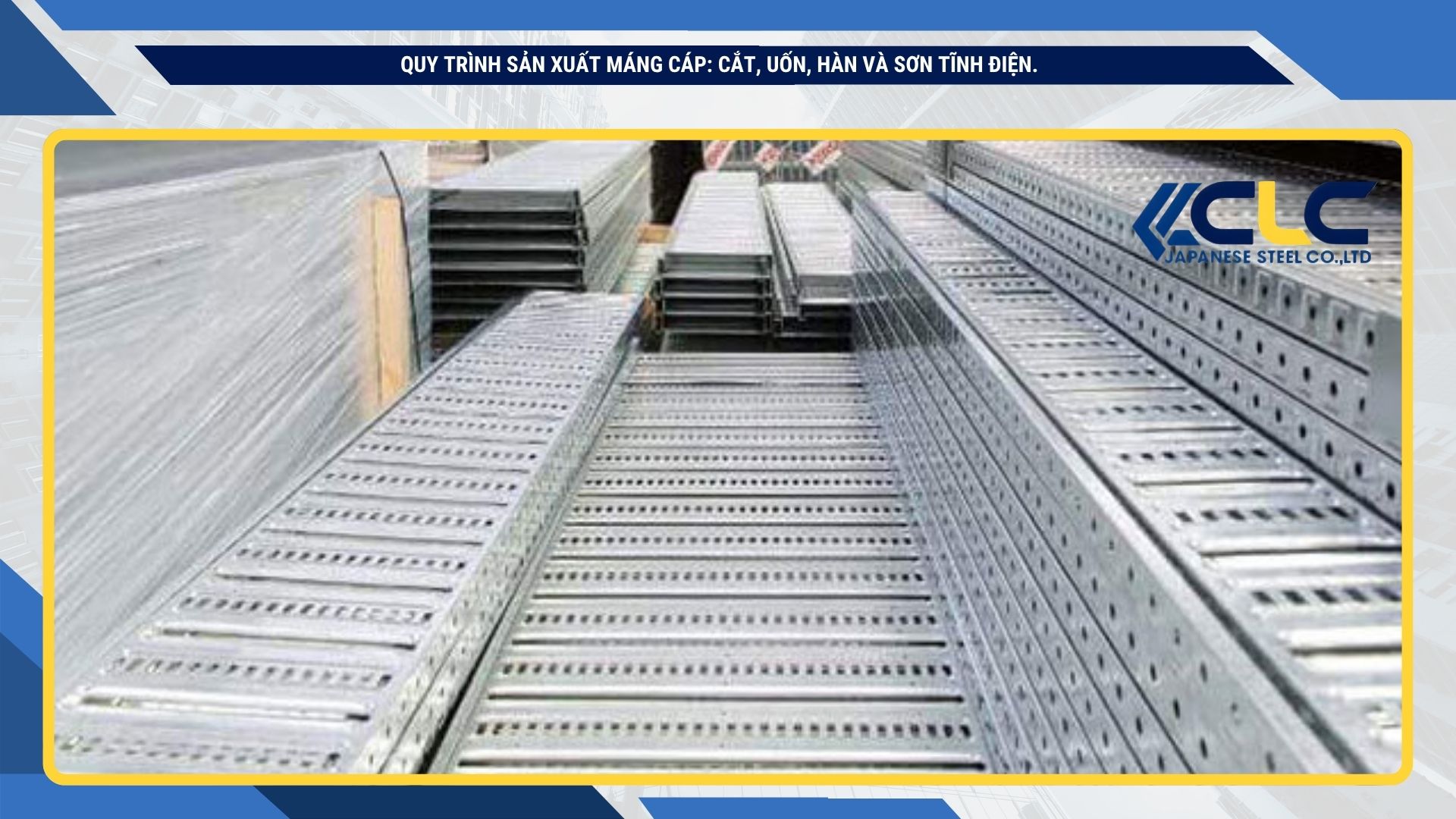

Tôn mạ kẽm

Với sản phẩm gia công từ tôn mạ kẽm, bề mặt mạ có thể đã tồn tại trên vật liệu đầu vào.

Trong quá trình cắt, đột và chấn, cần hạn chế:

• Trầy xước bề mặt.
• Biến dạng tại đường chấn.
• Hư hỏng vùng mép.
• Dính bẩn hoặc tạp chất.
• Va chạm giữa các chi tiết khi vận chuyển trong xưởng.

Tôn mạ kẽm không nên được mô tả như một công đoạn sơn sau gia công. Đây là điểm cần làm rõ khi so sánh các phương án hoàn thiện.

Mạ kẽm nhúng nóng

Mạ kẽm nhúng nóng có thể được thực hiện sau khi sản phẩm đã tạo hình, tùy yêu cầu và phạm vi cung cấp của đơn hàng.

Trước khi chọn phương án này, cần làm rõ:

• Sản phẩm nào cần mạ.
• Môi trường lắp đặt.
• Yêu cầu hồ sơ kỹ thuật.
• Đơn vị thực hiện.
• Cách kiểm tra sau mạ.
• Ảnh hưởng đến lỗ liên kết và khả năng lắp ghép.
• Phương án bảo quản, vận chuyển.

Thép Nhật CLC chỉ nên xác nhận phạm vi này sau khi kiểm tra yêu cầu cụ thể. Không nên mặc định mọi đơn hàng đều có thể áp dụng cùng một quy trình hoặc cùng thông số lớp mạ.

Bước 9 – Kiểm tra kích thước và khả năng lắp ghép

Kiểm tra thành phẩm không nên chỉ dừng ở việc nhìn bề mặt.

Các hạng mục cần đối chiếu gồm:

• Loại sản phẩm.
• Kích thước rộng, cao và dài.
• Độ dày theo hồ sơ.
• Vị trí lỗ.
• Thân và nắp.
• Đoạn thẳng và bản nối.
• Phụ kiện chuyển hướng.
• Bề mặt hoàn thiện.
• Màu sơn nếu có.
• Số lượng từng quy cách.

Với đơn hàng có nhiều phụ kiện, nên kiểm tra khả năng ghép giữa phụ kiện và đoạn thẳng tương ứng. Điều này giúp phát hiện sớm trường hợp phụ kiện đúng hình dạng nhưng không đồng bộ về kích thước hoặc vị trí liên kết.

Một hình ảnh có giá trị trong bài viết và hồ sơ nghiệm thu là ảnh kỹ thuật viên sử dụng dụng cụ đo trên sản phẩm thật. Ảnh này thể hiện rõ hơn việc kiểm tra so với ảnh thành phẩm được xếp chung nhưng không có thông tin quy cách.

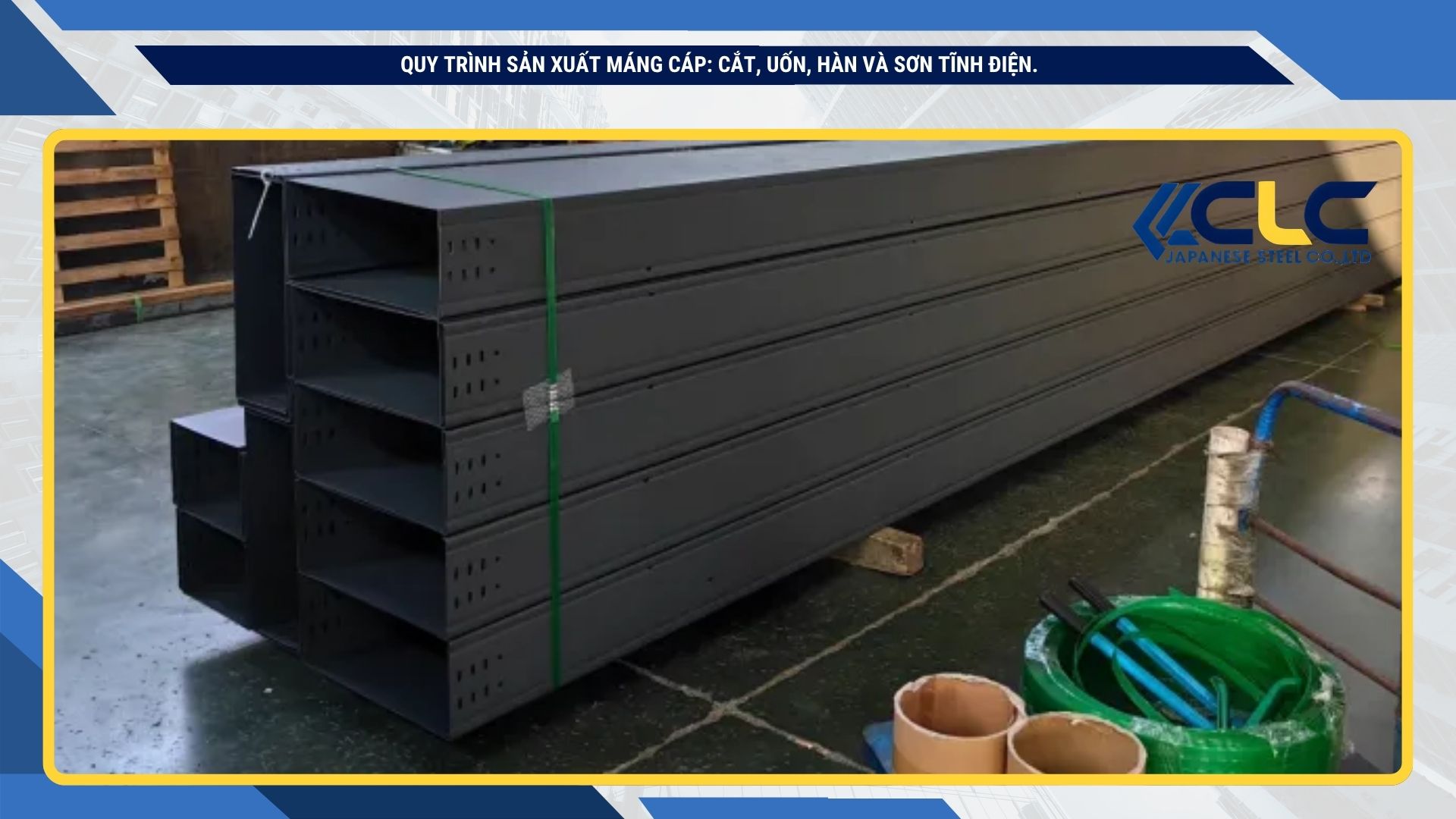

Bước 10 – Phân loại, đóng gói và bàn giao

Sau khi kiểm tra, sản phẩm được phân loại theo quy cách, đơn hàng hoặc khu vực thi công.

Tùy yêu cầu dự án, việc phân loại có thể theo:

• Loại sản phẩm.
• Kích thước.
• Tầng hoặc khu vực.
• Tuyến M&E.
• Giai đoạn giao hàng.
• Mã hạng mục trong BOQ.

Trước khi xuất xưởng, cần đối chiếu số lượng và tình trạng bề mặt. Nhãn hoặc ký hiệu trên kiện hàng nên đủ rõ để đội thi công nhận biết, đặc biệt khi một công trình có nhiều quy cách gần giống nhau.

Mục tiêu của đóng gói không chỉ là gom sản phẩm để vận chuyển. Sản phẩm còn cần được bảo vệ khỏi va đập, trầy xước và nhầm lẫn trong quá trình giao nhận.

Quy trình sản xuất máng cáp và thang cáp khác nhau ở đâu?

Sản xuất máng cáp và sản xuất thang cáp có một số công đoạn chung như chuẩn bị vật liệu, cắt phôi, chấn và hoàn thiện bề mặt. Tuy nhiên, kết cấu khác nhau khiến công đoạn tạo hình, liên kết và kiểm tra không hoàn toàn giống nhau.

Tiêu chí	Máng cáp	Khay cáp đột lỗ	Thang cáp
Kết cấu chính	Thân dạng máng, có thể có nắp	Thân dạng máng có hệ thống lỗ	Hai thành bên và các thanh ngang
Công đoạn nổi bật	Cắt, chấn, kiểm tra thân và nắp	Đột hoặc dập trước khi chấn	Gia công thành, thanh ngang và liên kết
Điểm cần kiểm tra	Độ khớp giữa thân và nắp	Vị trí lỗ, bavia và biến dạng	Thanh ngang, mối nối và độ thẳng
Phụ kiện	Co, tê, thập, giảm	Tương tự máng cáp	Phụ kiện phù hợp tuyến thang
Nguy cơ sai lệch	Nắp không khớp thân	Lỗ sai vị trí hoặc cạnh sắc	Liên kết không đồng đều, sản phẩm bị xoắn

Bảng trên mô tả nguyên tắc chung. Cấu tạo thực tế cần được đối chiếu với bản vẽ của từng đơn hàng.ư

Vật liệu và bề mặt ảnh hưởng đến quy trình như thế nào?

Vật liệu và phương án hoàn thiện ảnh hưởng đến cách chuẩn bị phôi, thao tác trong quá trình gia công, công đoạn xử lý sau tạo hình và cách bảo vệ thành phẩm.

Phương án	Ảnh hưởng đến sản xuất	Dữ liệu khách hàng cần chốt
Thép hoặc tôn sơn tĩnh điện	Cần chuẩn bị và phủ bề mặt sau gia công cơ khí	Màu, môi trường lắp đặt, yêu cầu hoàn thiện
Tôn mạ kẽm	Cần hạn chế làm hư hại bề mặt khi cắt và chấn	Loại vật liệu, độ dày, quy cách
Mạ kẽm nhúng nóng	Có thể xử lý sau khi sản phẩm được tạo hình	Phạm vi mạ, môi trường, yêu cầu hồ sơ
Inox	Cách gia công và hoàn thiện có thể khác vật liệu thép thông thường	Chủng loại vật liệu, yêu cầu bề mặt
Bề mặt theo yêu cầu riêng	Có thể phát sinh bước xử lý hoặc kiểm tra bổ sung	Bản vẽ, mẫu màu, tiêu chí nghiệm thu

Không nên dùng bảng vật liệu để tự kết luận tuổi thọ theo số năm. Độ bền thực tế còn phụ thuộc môi trường, chất lượng hoàn thiện, vận chuyển, lắp đặt và điều kiện vận hành.

Khách hàng cần đặt kích thước hoặc bề mặt riêng có thể xem thêm hướng dẫn về thang máng cáp theo yêu cầu.

Các điểm cần kiểm tra trước khi thang máng cáp xuất xưởng

Checklist kiểm tra nên bám theo bản vẽ và hồ sơ đã chốt, thay vì chỉ đánh giá bằng mắt.

• Đúng loại máng cáp, khay cáp hoặc thang cáp.
• Đúng kích thước theo bản vẽ.
• Đúng vật liệu và độ dày đã thống nhất.
• Đúng chiều dài và số lượng từng quy cách.
• Lỗ nối đúng vị trí.
• Không còn cạnh sắc hoặc bavia đáng kể.
• Thân máng và nắp có thể lắp ghép.
• Đoạn thẳng và phụ kiện đồng bộ.
• Thang cáp không bị xoắn hoặc biến dạng rõ ràng.
• Bề mặt đúng phương án hoàn thiện.
• Màu sơn đúng thông tin đơn hàng nếu có.
• Không có hư hỏng rõ ràng trước khi đóng gói.
• Nhãn kiện phù hợp với danh sách giao hàng.
• Số lượng phụ kiện khớp với BOQ hoặc đơn đặt hàng.

Các tiêu chí định lượng như dung sai, lớp phủ hoặc khả năng chịu tải phải được lấy từ hồ sơ kỹ thuật thực tế. Không nên tự đặt một mức chung cho mọi đơn hàng.

Ngoài quy trình kiểm tra sản phẩm, người mua có thể tham khảo những tiêu chí cần kiểm tra khi chọn xưởng sản xuất thang máng cáp.

Những lỗi thường gặp khi đặt sản xuất thang máng cáp

Bản vẽ thiếu độ dày hoặc vật liệu

Một bản vẽ chỉ có chiều rộng và chiều cao chưa đủ để lập lệnh sản xuất.

Nếu thiếu độ dày hoặc vật liệu:

• Xưởng khó xác định chính xác phạm vi gia công.
• Báo giá có thể chỉ là tạm tính.
• Các bên có thể hiểu khác nhau về sản phẩm.
• Nguy cơ phải xác nhận lại nhiều lần tăng lên.
• Sản phẩm có thể không phù hợp với hồ sơ dự án.

Cách xử lý là lập một bảng quy cách riêng, ghi rõ từng kích thước, độ dày, vật liệu, số lượng và bề mặt.

Không phân biệt thân, nắp và phụ kiện

Một BOQ ghi tổng mét dài nhưng không nói rõ nắp và phụ kiện dễ dẫn đến thiếu phạm vi báo giá.

Ví dụ, 100 mét máng cáp không đồng nghĩa với một bộ hoàn chỉnh nếu chưa xác định:

• Có nắp hay không.
• Bao nhiêu co ngang.
• Bao nhiêu co lên và co xuống.
• Có tê, thập hoặc giảm không.
• Có bản nối hay phụ kiện liên kết không.

Cách tốt hơn là tách đoạn thẳng, nắp và từng loại phụ kiện thành các dòng riêng.

Chốt màu sơn nhưng chưa chốt môi trường lắp đặt

Màu sơn chỉ giải quyết yêu cầu nhận diện hoặc thẩm mỹ. Môi trường lắp đặt mới là dữ liệu quan trọng khi xem xét phương án vật liệu và bề mặt.

Khách hàng nên cho biết sản phẩm được dùng:

• Trong nhà hay ngoài trời.
• Trong phòng kỹ thuật hay khu vực sản xuất.
• Ở nơi khô hay thường xuyên ẩm.
• Trong khu vực có nhiều bụi hoặc điều kiện đặc biệt.
• Có yêu cầu hồ sơ riêng từ chủ đầu tư hay không.

Xưởng cần các dữ liệu này để tư vấn phạm vi phù hợp, không phải để tự thay đổi yêu cầu thiết kế của dự án.

Chỉ gửi tổng mét dài mà không bóc phụ kiện

Đây là lỗi thường gặp với công trình có nhiều đoạn chuyển hướng.

Tổng mét dài giúp xác định khối lượng đoạn thẳng nhưng không thể hiện đầy đủ:

• Số nhánh rẽ.
• Số đoạn lên xuống.
• Số điểm chuyển kích thước.
• Số lượng tê và thập.
• Số nắp phụ kiện.
• Số bản nối cần dùng.

Kết quả là báo giá ban đầu có thể thấp hơn phạm vi thực tế, nhưng công trình lại thiếu vật tư khi triển khai.

Thay đổi bản vẽ sau khi đã cắt hoặc chấn

Khi vật liệu đã được cắt theo kích thước phôi, thay đổi chiều rộng, chiều cao hoặc cấu tạo có thể khiến phôi cũ không còn sử dụng được.

Nếu sản phẩm đã chấn hoặc liên kết, khả năng chỉnh sửa càng hạn chế. Vì vậy, trước khi sản xuất cần:

• Chốt đúng revision bản vẽ.
• Xác nhận người có thẩm quyền duyệt.
• Ghi rõ ngày phát hành.
• Thống nhất cách xử lý khi có thay đổi.
• Không gửi nhiều phiên bản nhưng thiếu ký hiệu phân biệt.

Không kiểm tra mẫu với quy cách riêng

Với sản phẩm có biên dạng đặc biệt, nắp riêng, phụ kiện không phổ thông hoặc yêu cầu bề mặt khác biệt, khách hàng nên trao đổi với xưởng về việc kiểm tra mẫu trước khi sản xuất số lượng lớn.

Mẫu có thể giúp đối chiếu:

• Kích thước.
• Biên dạng chấn.
• Khả năng ghép nắp.
• Vị trí lỗ.
• Cách liên kết.
• Màu sắc và bề mặt.

Việc làm mẫu có áp dụng hay không cần được thống nhất theo quy mô và tính chất đơn hàng.

Checklist thông tin cần gửi để đặt sản xuất và nhận báo giá

Để xưởng kiểm tra nhanh hơn, khách hàng nên chuẩn bị:

• Loại sản phẩm cần sản xuất.
• Kích thước rộng × cao × dài.
• Độ dày vật liệu.
• Loại vật liệu.
• Bề mặt hoàn thiện.
• Màu sơn nếu có.
• Có nắp hay không.
• Tổng mét hoặc số lượng từng quy cách.
• Danh sách co, tê, thập, giảm và phụ kiện.
• Bản vẽ PDF hoặc CAD nếu có.
• BOQ hoặc bảng khối lượng.
• Yêu cầu tải trọng hoặc hồ sơ kỹ thuật nếu dự án có quy định.
• Môi trường lắp đặt.
• Địa điểm giao hàng.
• Thời điểm cần nhận.
• Yêu cầu chia hàng theo khu vực hoặc tiến độ.

Ví dụ, thay vì gửi nội dung “báo giá 100 mét máng cáp 200 × 100”, hồ sơ rõ hơn nên ghi:

Máng cáp kích thước rộng × cao × dài, độ dày theo yêu cầu, vật liệu cụ thể, có hoặc không có nắp, tổng số đoạn, danh sách phụ kiện, bề mặt hoàn thiện, môi trường lắp đặt và địa điểm giao hàng.

Giá sản phẩm phụ thuộc nhiều dữ liệu ngoài kích thước. Khách hàng có thể xem thêm bài báo giá thang máng cáp theo mét để hiểu vì sao cùng quy cách danh nghĩa nhưng phạm vi báo giá có thể khác nhau.

Kinh nghiệm đặt sản xuất cho từng tình huống công trình

Nhà xưởng và nhà máy

Công trình nhà xưởng thường có nhiều tuyến, nhiều quy cách và khối lượng vật tư lớn. Một số khu vực còn có điều kiện bụi, ẩm hoặc yêu cầu riêng từ chủ đầu tư.

Khi đặt sản xuất, nên chú ý:

• Phân chia danh sách theo từng khu vực.
• Xác định tuyến chính và tuyến nhánh.
• Bóc riêng các đoạn chuyển hướng.
• Dự kiến nhu cầu mở rộng nếu hồ sơ thiết kế có yêu cầu.
• Chốt môi trường sử dụng cho từng khu vực.
• Phân loại kiện hàng theo tiến độ thi công.
• Không gom mọi quy cách vào một dòng tổng hợp.

Ví dụ, hai khu vực trong cùng nhà máy có thể dùng chung kích thước nhưng khác môi trường hoặc phương án hoàn thiện. Nếu chỉ lập một dòng vật tư, xưởng khó nhận biết phạm vi khác nhau.

Tòa nhà và khu kỹ thuật

Không gian trong tòa nhà thường có nhiều hệ thống kỹ thuật đi chung. Điều cần quan tâm không chỉ là kích thước máng mà còn là khả năng bố trí tại vị trí chuyển hướng.

Nên kiểm tra:

• Không gian lắp đặt thực tế.
• Kích thước tại các đoạn rẽ.
• Cao độ tuyến.
• Sự đồng bộ giữa đoạn thẳng và phụ kiện.
• Kích thước nắp.
• Yêu cầu màu sắc hoặc bề mặt ở khu vực nhìn thấy.
• Khả năng đưa sản phẩm vào khu vực thi công.

Phụ kiện cần được bóc từ bản vẽ thay vì ước lượng theo tổng mét dài.

Nhà thầu M&E đặt theo bản vẽ

Với nhà thầu M&E, điểm quan trọng nhất là kiểm soát hồ sơ trước khi gửi xưởng.

Quy trình nên gồm:

1. Chốt revision bản vẽ.
2. Đối chiếu bản vẽ với BOQ.
3. Tách đoạn thẳng, nắp và phụ kiện.
4. Ghi rõ vật liệu và độ dày.
5. Chốt môi trường lắp đặt.
6. Chia khối lượng theo giai đoạn giao hàng.
7. Xác nhận phạm vi cung cấp.
8. Làm rõ những hạng mục không nằm trong báo giá.

Cách làm này giúp hạn chế tình trạng một bên hiểu báo giá chỉ gồm thân máng, trong khi bên còn lại cho rằng đã gồm nắp và toàn bộ phụ kiện.

Thép Nhật CLC tiếp nhận yêu cầu sản xuất thang máng cáp như thế nào?

Thép Nhật CLC tập trung vào sản xuất và gia công thang máng cáp theo quy cách, bản vẽ và nhu cầu thực tế của đơn hàng.

Khách hàng nên gửi:

• Bản vẽ PDF hoặc CAD.
• BOQ hoặc bảng khối lượng.
• Danh sách kích thước.
• Độ dày.
• Vật liệu.
• Yêu cầu bề mặt.
• Danh sách nắp và phụ kiện.
• Môi trường lắp đặt.
• Địa điểm và thời gian cần nhận hàng.

Từ những dữ liệu này, các bên có thể kiểm tra lại loại sản phẩm, quy cách, vật liệu, phụ kiện và phạm vi hoàn thiện trước khi báo giá.

Với yêu cầu chưa có bản vẽ hoàn chỉnh, khách hàng nên cung cấp ít nhất danh sách quy cách và hình ảnh hoặc tài liệu tham khảo. Những thông tin còn thiếu cần được làm rõ trước khi chuyển xuống sản xuất.

Thép Nhật CLC không nên tự suy đoán độ dày, vật liệu hoặc phương án bề mặt khi hồ sơ chưa thể hiện. Xác nhận rõ từ đầu giúp báo giá sát phạm vi hơn và hạn chế phải chỉnh sửa khi sản phẩm đã được gia công.

Câu hỏi thường gặp về quy trình sản xuất thang máng cáp

Quy trình sản xuất thang máng cáp bắt đầu từ đâu?

Quy trình bắt đầu từ việc kiểm tra bản vẽ, quy cách, vật liệu, độ dày, số lượng và yêu cầu hoàn thiện trước khi phát hành lệnh sản xuất.

Máng cáp và thang cáp có cùng quy trình sản xuất không?

Không hoàn toàn. Máng cáp chủ yếu được cắt và chấn tạo thân, trong khi thang cáp còn có thành bên, thanh ngang và công đoạn liên kết tùy kết cấu.

Có phải mọi loại thang máng cáp đều cần hàn không?

Không. Công đoạn hàn phụ thuộc loại sản phẩm và cấu tạo. Máng cáp chấn liền có thể không cần hàn như một số phụ kiện hoặc loại thang cáp.

Sơn tĩnh điện được thực hiện trước hay sau khi chấn?

Thông thường, sản phẩm được tạo hình và hoàn thiện phần gia công cơ khí trước khi xử lý và sơn bề mặt. Trình tự cụ thể cần bám theo vật liệu và yêu cầu đơn hàng.

Có thể sản xuất thang máng cáp theo bản vẽ M&E không?

Có thể nếu bản vẽ thể hiện đủ loại sản phẩm, kích thước, độ dày, vật liệu, phụ kiện, số lượng và bề mặt hoàn thiện.

Cần gửi gì để nhận báo giá sản xuất thang máng cáp?

Nên gửi bản vẽ hoặc danh sách quy cách, độ dày, vật liệu, số lượng, phụ kiện, yêu cầu nắp, bề mặt, môi trường sử dụng và địa điểm giao hàng.

Khi nhận hàng nên kiểm tra những gì?

Nên kiểm tra quy cách, số lượng, vật liệu, độ dày theo hồ sơ, phụ kiện, khả năng ghép nắp, tình trạng bề mặt và ký hiệu từng kiện hàng.

Gửi bản vẽ để được kiểm tra quy cách và báo giá

Khách hàng có thể gửi bản vẽ PDF, CAD, BOQ hoặc danh sách quy cách để Thép Nhật CLC kiểm tra loại sản phẩm, kích thước, độ dày, vật liệu, phụ kiện và yêu cầu hoàn thiện trước khi báo giá.

Thông tin đầu vào càng rõ, việc xác định phạm vi gia công càng hạn chế thiếu sót. Với đơn hàng có nhiều tuyến hoặc phụ kiện, nên tách từng quy cách thành dòng riêng và ghi rõ có nắp hay không.

Khi cần thực hiện quy trình sản xuất thang máng cáp theo bản vẽ, khách hàng có thể liên hệ Thép Nhật CLC để:

• Gửi bản vẽ cần gia công.
• Yêu cầu kiểm tra quy cách.
• Làm rõ vật liệu và bề mặt.
• Đối chiếu danh sách phụ kiện.
• Nhận báo giá theo phạm vi cụ thể.

Liên hệ Thép Nhật CLC để nhận báo giá tốt nhất

Nếu bạn đang tìm thang máng cáp cho nhà xưởng, công trình cơ điện hoặc kết cấu thép, đừng chọn theo cảm tính.

Hãy chọn đơn vị hiểu sản phẩm, làm chủ sản xuất và có kinh nghiệm thực tế.

Thép Nhật CLC mang đến cho bạn:

Sản phẩm của Thép Nhật CLC được gia công sản xuất trực tiếp tại xưởng
Kiểm soát độ dày rõ ràng
Báo giá một cách minh bạch và trực quan theo từng yêu cầu
Hỗ trợ bản vẽ và thiết kế bằng công nghệ 3D

Bạn không cần đoán. Bạn nhìn trước toàn bộ phương án trước khi thi công.

Điều này giúp bạn tránh sai sót, giảm lãng phí và chủ động ngay từ đầu.

Nếu bạn đang cần báo giá thang máng cáp, hãy liên hệ trực tiếp với Thép Nhật CLC. Bạn sẽ nhận được mức giá cạnh tranh cùng sản phẩm đúng chất lượng.

CÔNG TY TNHH THÉP NHẬT CLC

Văn Phòng: 68/5N Ấp Mỹ Hòa 3, Xã Hóc Môn, Tp. Hồ Chí Minh

Nhà Máy: T13/5 KDC Xuyên Á, Đức Hòa, Long An

Hotline: 083 86 86 179

Kinh doanh : 0866 39 79 78 - Mr. Sơn

Kinh doanh : 0567 77 6666 - Mr. Đạt

Kinh doanh : 0358 234 977 - Mr. Long

Email: thepnhatclc101025@gmail.com

Website: www.thepnhatclc.com

Chỉ cần gửi yêu cầu, bạn sẽ có phương án rõ ràng để triển khai ngay.

Lưu ý: Giá chỉ mang tính chất tham khảo, cần biết giá chính xác hãy liên hệ ngay cho Thép Nhật CLC nhé !
