Thang máng cáp khu công nghiệp: Tiêu chí đặt hàng và checklist nghiệm thu

Dự án khu công nghiệp thường có nhiều khu vực lắp đặt khác nhau. Có tuyến đi trong nhà xưởng, tuyến ngoài trời, khu vực nhiều bụi, độ ẩm cao hoặc có nguy cơ ăn mòn. Vì vậy, một yêu cầu báo giá chỉ ghi chiều rộng và tổng số mét thường chưa đủ để xác định đúng loại thang máng cáp.

Sai vật liệu, độ dày, kiểu hoàn thiện bề mặt hoặc thiếu phụ kiện có thể làm phát sinh chi phí, kéo dài thời gian xử lý và ảnh hưởng đến quá trình nghiệm thu. Chủ đầu tư, nhà thầu M&E và kỹ sư công trình nên chuẩn bị rõ bản vẽ, BOQ, điều kiện lắp đặt và yêu cầu kỹ thuật trước khi đặt hàng.

Trả lời nhanh: Thang máng cáp khu công nghiệp cần được lựa chọn theo loại tuyến cáp, môi trường lắp đặt, kích thước, vật liệu, độ dày, phương pháp xử lý bề mặt và hệ phụ kiện đồng bộ. Trước khi báo giá, nhà thầu nên cung cấp bản vẽ, BOQ, yêu cầu kỹ thuật, tiến độ và tiêu chí nghiệm thu của dự án.

Thang máng cáp cho khu công nghiệp cần đáp ứng những yêu cầu nào?

Không có một cấu hình thang máng cáp phù hợp cho mọi khu vực trong nhà xưởng. Mỗi tuyến cần được xem xét theo loại cáp, tải trọng, không gian lắp đặt và điều kiện môi trường thực tế.

Phù hợp với loại tuyến cáp và không gian lắp đặt

Trước khi chọn thang cáp hay máng cáp, cần xác định tuyến đang phục vụ loại cáp nào, đi qua khu vực nào và có yêu cầu bảo trì ra sao.

Những thông tin cần làm rõ gồm:

• Tuyến cáp nguồn, cáp điều khiển hay loại cáp khác.
• Nhu cầu thông thoáng và tản nhiệt của tuyến.
• Mức độ che chắn cần thiết.
• Không gian thao tác khi bảo trì hoặc bổ sung cáp.
• Hướng đi của tuyến và số lượng điểm chuyển hướng.
• Khả năng bố trí giá đỡ tại hiện trường.
• Các vị trí giao cắt với đường ống, kết cấu thép hoặc thiết bị khác.

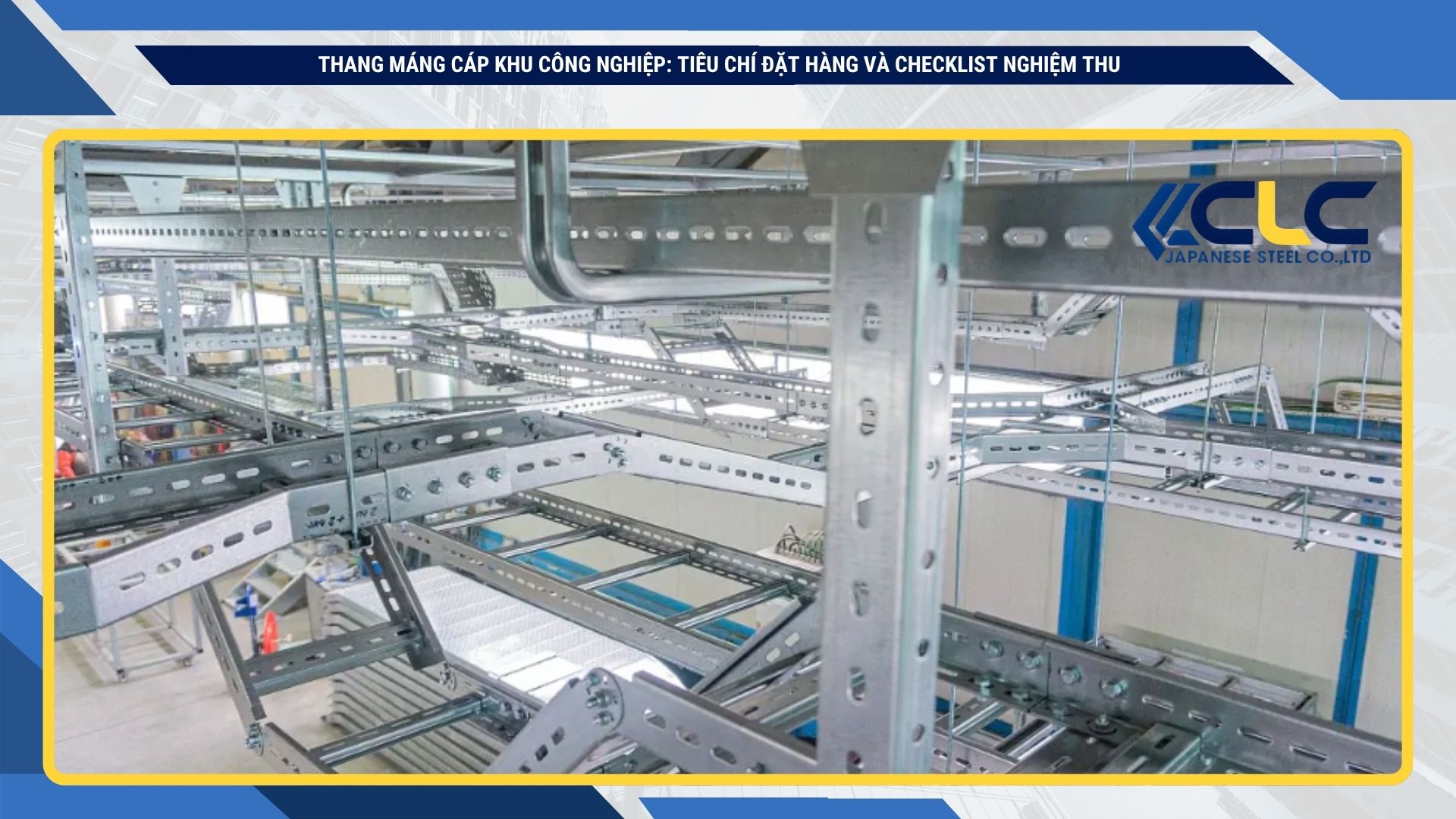

Ví dụ, một tuyến cáp cần kiểm tra thường xuyên có thể ưu tiên cấu hình dễ tiếp cận. Ngược lại, tuyến đi qua khu vực nhiều bụi hoặc cần che chắn tốt hơn có thể cần xem xét máng cáp có nắp. Đây chỉ là nguyên tắc lựa chọn ban đầu. Cấu hình cuối cùng vẫn phải theo bản vẽ thiết kế và yêu cầu của dự án.

Phù hợp với môi trường nhà xưởng

Môi trường lắp đặt ảnh hưởng trực tiếp đến lựa chọn vật liệu và phương pháp xử lý bề mặt.

Với tuyến trong nhà, cần xem xét độ ẩm, bụi, nhiệt độ làm việc và yêu cầu màu sắc. Với tuyến ngoài trời, cần bổ sung thông tin về mưa, nắng, khả năng đọng nước và nguy cơ ăn mòn.

Các khu vực cần đánh giá riêng gồm:

• Khu vực trong nhà, môi trường thông thường.
• Khu vực ngoài trời.
• Khu vực ẩm hoặc thường xuyên tiếp xúc với hơi nước.
• Khu vực nhiều bụi.
• Khu vực có hóa chất hoặc nguy cơ ăn mòn.
• Khu vực có yêu cầu vệ sinh hoặc kiểm soát bề mặt đặc thù.

Không nên mặc định dùng cùng một kiểu hoàn thiện bề mặt cho toàn bộ nhà xưởng nếu các tuyến đi qua những môi trường khác nhau.

Đồng bộ giữa đoạn thẳng và phụ kiện

Một hệ thang máng cáp không chỉ gồm đoạn thẳng. Khi lập BOQ, cần tính đầy đủ các phụ kiện tạo hướng, chuyển cỡ và liên kết.

Các nhóm phụ kiện thường cần xác nhận gồm:

• Co ngang.
• Co lên hoặc co xuống.
• Tê.
• Thập.
• Đoạn giảm.
• Nắp.
• Bộ nối.
• Bulông và phụ kiện liên kết.
• Phụ kiện chuyển tiếp giữa các kích thước hoặc cấu hình khác nhau.

Theo kinh nghiệm đặt gia công thực tế, thiếu phụ kiện là một trong những nguyên nhân phổ biến khiến vật tư đã giao nhưng chưa thể lắp đặt đồng bộ tại công trường.

Nên dùng thang cáp hay máng cáp trong nhà xưởng KCN?

Thang cáp và máng cáp có cấu trúc và phạm vi sử dụng khác nhau. Không nên chọn chỉ theo thói quen hoặc giá trên mét.

Tiêu chí	Thang cáp	Máng cáp
Khả năng thông thoáng	Thường cao hơn	Phụ thuộc loại kín hoặc đục lỗ
Khả năng che chắn	Thấp hơn nếu không có cấu hình bổ sung	Có thể tốt hơn khi dùng nắp
Khả năng tiếp cận cáp	Thuận tiện trong nhiều tình huống	Phụ thuộc cấu hình và nắp
Tình huống thường cân nhắc	Tuyến cần thông thoáng, dễ kiểm tra	Tuyến cần mặt đỡ hoặc che chắn
Dữ liệu cần xác nhận	Tải, kích thước, khoảng đỡ	Kích thước, tải, thoát nhiệt, nắp

Khi nào nên cân nhắc thang cáp?

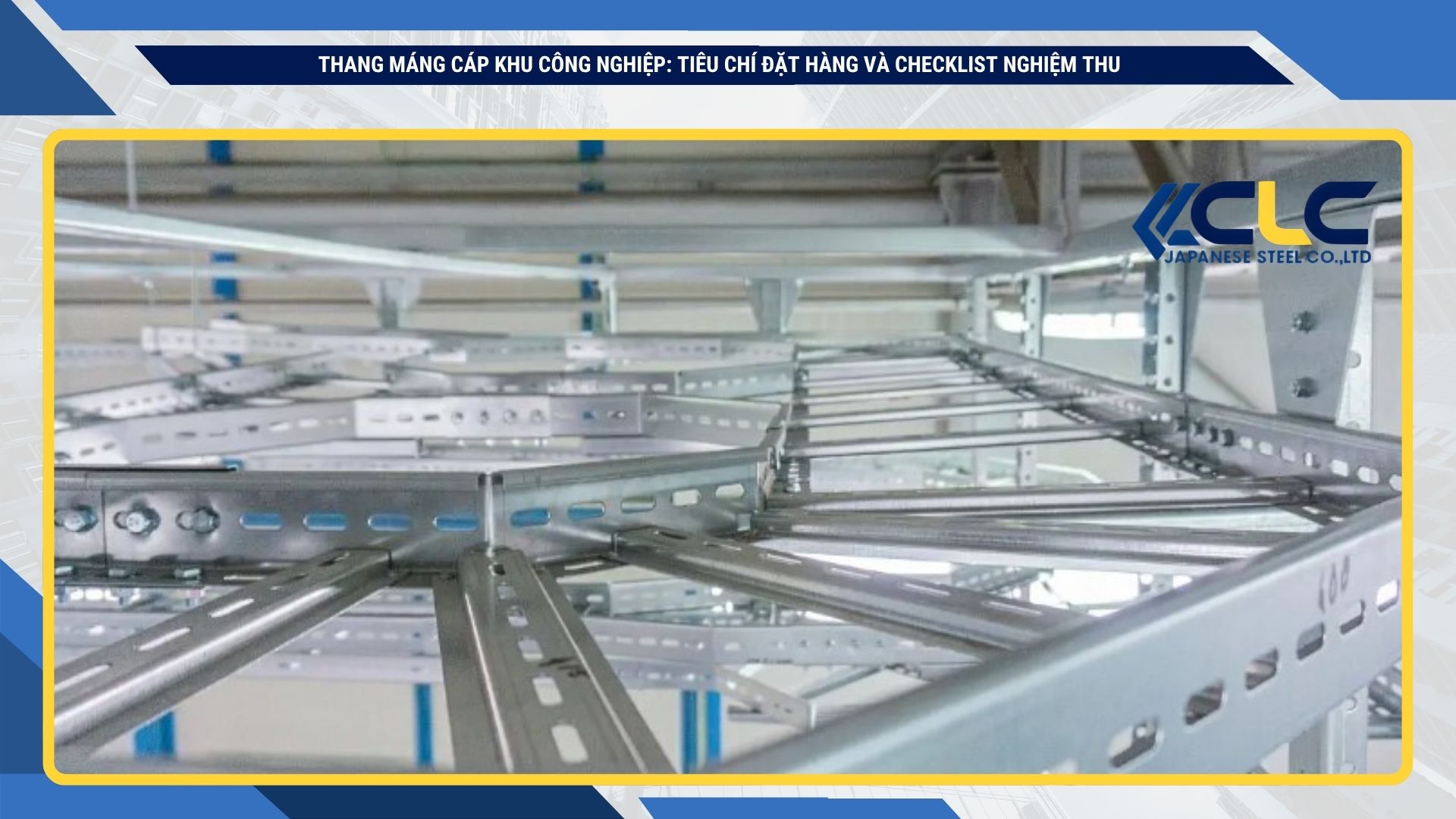

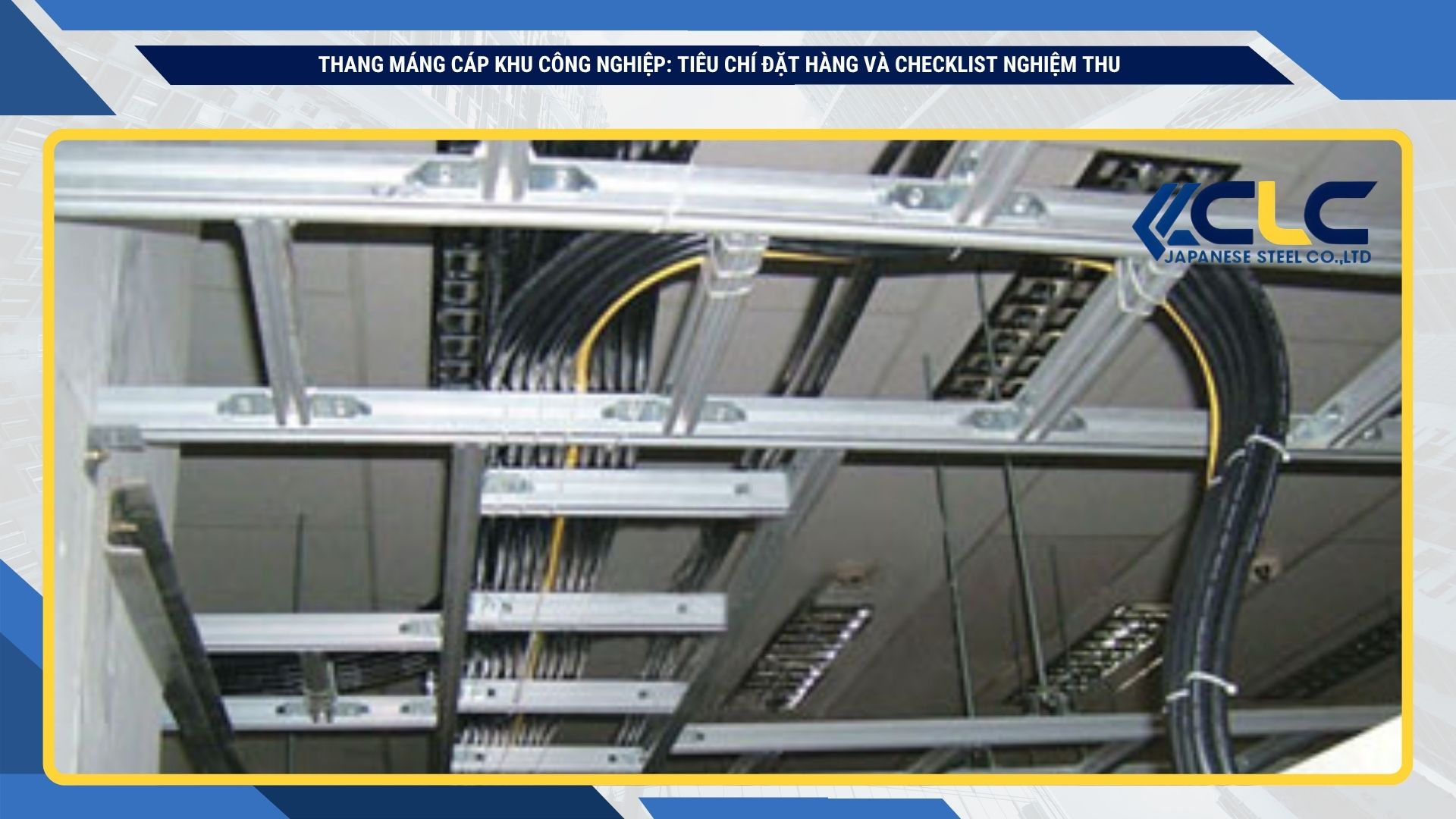

Thang cáp khu công nghiệp thường được xem xét cho các tuyến cần độ thông thoáng cao và thuận tiện khi kiểm tra, bổ sung hoặc bảo trì cáp.

Trước khi chọn, cần xác nhận:

• Loại cáp và khối lượng cáp dự kiến.
• Chiều rộng, chiều cao và chiều dài đoạn thang.
• Khoảng cách giữa các điểm đỡ.
• Vị trí lắp đặt trong nhà hay ngoài trời.
• Yêu cầu về vật liệu và hoàn thiện bề mặt.
• Phụ kiện chuyển hướng và liên kết.

Không nên xác định độ dày chỉ từ chiều rộng thang cáp. Độ dày còn liên quan đến tải trọng, khoảng đỡ, cấu trúc sản phẩm và yêu cầu thiết kế.

Khi nào nên cân nhắc máng cáp kín?

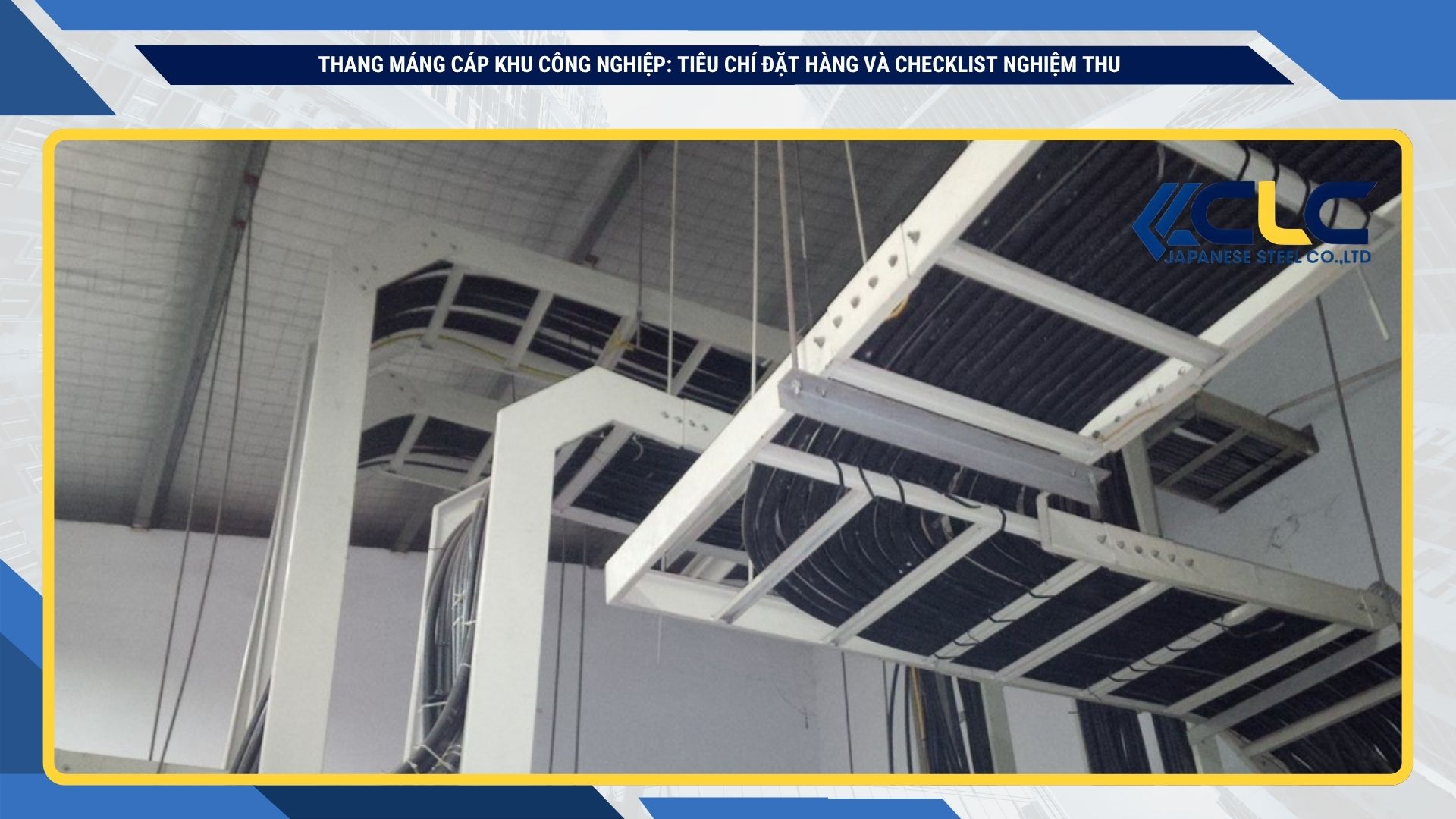

Máng cáp kín thường được xem xét khi tuyến cần mặt đỡ liên tục hoặc cần khả năng che chắn tốt hơn.

Các điểm cần làm rõ gồm:

• Có sử dụng nắp hay không.
• Kiểu cố định nắp.
• Yêu cầu tiếp cận cáp khi bảo trì.
• Khả năng thoát nhiệt.
• Điều kiện bụi, ẩm và môi trường xung quanh.
• Cấu hình các đoạn co, tê và chuyển hướng.

Máng cáp khu công nghiệp không nên được lựa chọn chỉ vì cảm giác “kín hơn” hoặc “chắc hơn”. Cần đánh giá đồng thời tải trọng, nhiệt và điều kiện vận hành.

Khi nào nên cân nhắc máng cáp đục lỗ?

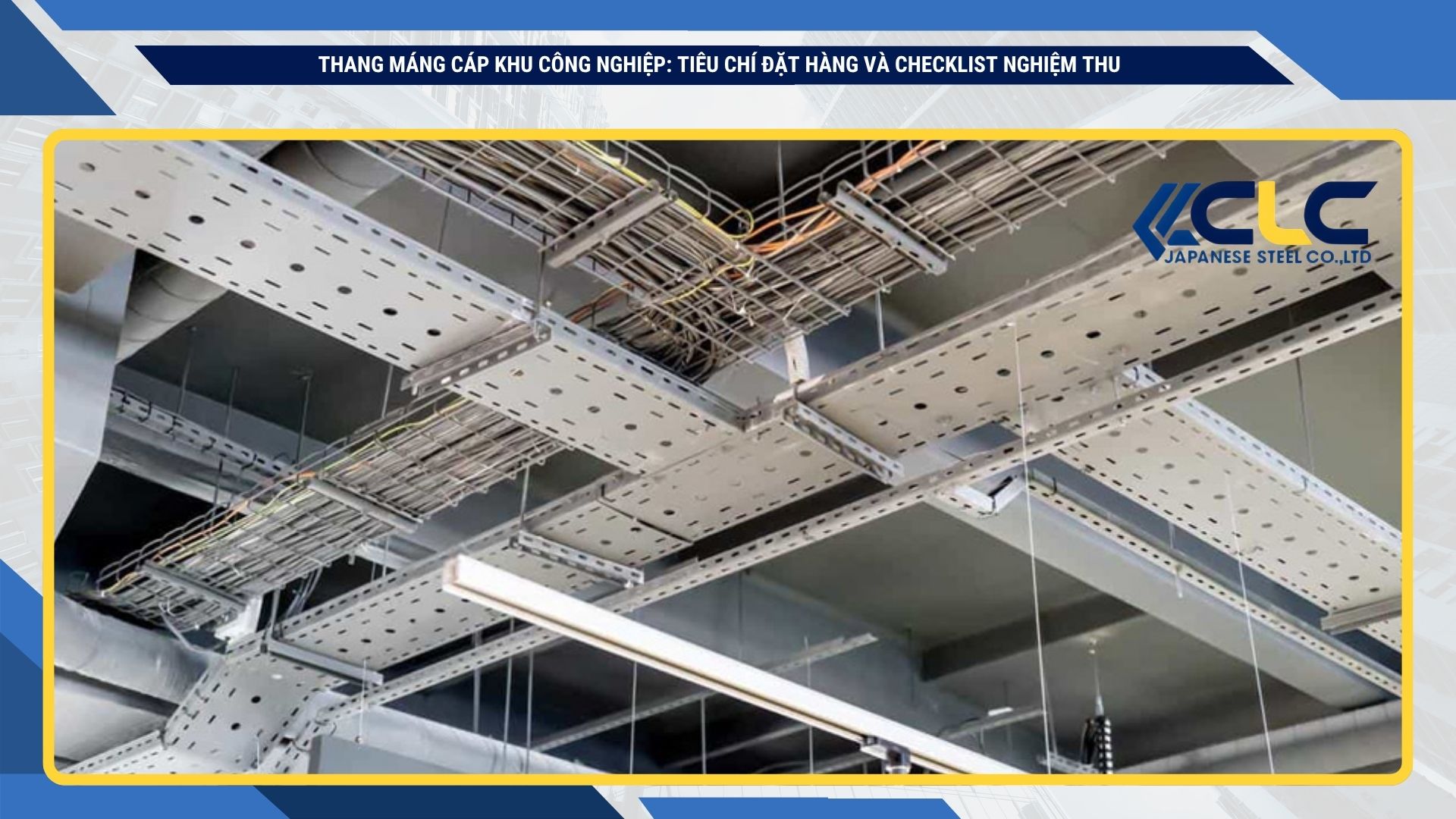

Máng cáp đục lỗ có thể được cân nhắc khi cần mặt đỡ cho cáp nhưng vẫn muốn tăng khả năng thông thoáng so với máng kín.

Khi đặt hàng, cần thống nhất:

• Kiểu và phạm vi đục lỗ.
• Kích thước máng.
• Yêu cầu nắp.
• Vị trí lắp đặt.
• Cách bố trí phụ kiện.
• Yêu cầu xử lý bề mặt.

Việc lựa chọn cuối cùng phải căn cứ vào bản vẽ thiết kế, loại cáp, tải trọng, điều kiện môi trường và yêu cầu của dự án.

7 thông số phải chốt trước khi đặt thang máng cáp

Một hồ sơ đặt hàng rõ ràng giúp nhà sản xuất hiểu đúng yêu cầu và hạn chế việc sửa báo giá nhiều lần.

1. Loại sản phẩm và kích thước hình học

Cần ghi rõ loại sản phẩm:

• Thang cáp.
• Máng cáp kín.
• Máng cáp đục lỗ.
• Cấu hình khác theo bản vẽ.

Thông tin kích thước nên gồm:

• Chiều rộng.
• Chiều cao thành.
• Chiều dài đoạn.
• Kiểu đáy hoặc cấu trúc.
• Kích thước và vị trí lỗ liên kết nếu có yêu cầu riêng.

Không nên chỉ ghi một ký hiệu nội bộ nếu nhà sản xuất chưa được cung cấp bảng giải thích mã.

2. Vật liệu và độ dày

Vật liệu và độ dày phải được thể hiện rõ trong bản vẽ, BOQ hoặc yêu cầu kỹ thuật.

Cần tránh các mô tả chung như:

• “Tôn dày.”
• “Loại chịu lực.”
• “Theo tiêu chuẩn.”
• “Giống mẫu cũ.”

Những mô tả này không đủ để sản xuất và nghiệm thu.

Độ dày cần được lựa chọn dựa trên:

• Kích thước sản phẩm.
• Tải trọng dự kiến.
• Khoảng cách điểm đỡ.
• Loại vật liệu.
• Cấu trúc thang hoặc máng.
• Yêu cầu kỹ thuật của dự án.

Không nên sử dụng một bảng độ dày chung cho mọi công trình nếu chưa xác định các yếu tố trên.

3. Phương pháp xử lý bề mặt

Các phương án thường được xem xét gồm:

• Sơn tĩnh điện.
• Mạ kẽm.
• Mạ kẽm nhúng nóng khi phù hợp với yêu cầu dự án.
• Phương án khác theo hồ sơ kỹ thuật.

Khi yêu cầu sơn tĩnh điện, cần xác nhận:

• Màu sắc.
• Mã màu nếu dự án có quy định.
• Khu vực sử dụng.
• Yêu cầu mẫu duyệt nếu có.

Khi yêu cầu mạ kẽm hoặc nhúng nóng, cần nêu rõ điều kiện môi trường và hồ sơ áp dụng. Không nên tự mặc định một phương án bề mặt chỉ dựa trên vị trí “trong nhà” hoặc “ngoài trời”.

4. Tải trọng và điều kiện đỡ

Tải trọng của hệ thang máng cáp không chỉ phụ thuộc vào độ dày.

Dữ liệu cần biết gồm:

• Khối lượng cáp dự kiến.
• Chiều rộng tuyến.
• Khoảng cách giữa các điểm đỡ.
• Điều kiện rung hoặc tác động tại công trình.
• Vị trí lắp đặt.
• Hệ số dự phòng theo thiết kế.
• Yêu cầu bổ sung cáp trong tương lai nếu có.

Không nên lấy tải trọng từ một sản phẩm khác hoặc một bảng không rõ phạm vi áp dụng để dùng trực tiếp cho dự án.

5. Phụ kiện và điểm chuyển hướng

Bản vẽ tuyến cần thể hiện các vị trí:

• Chuyển hướng ngang.
• Chuyển hướng lên hoặc xuống.
• Chia nhánh.
• Giao nhánh.
• Thay đổi kích thước.
• Chuyển từ thang cáp sang máng cáp hoặc ngược lại nếu có.

Mỗi vị trí này có thể cần một phụ kiện riêng. Nếu BOQ chỉ ghi tổng chiều dài đoạn thẳng, báo giá sẽ chưa phản ánh đầy đủ khối lượng thực tế.

6. Màu sắc, ký mã hiệu và phân khu

Với công trình nhà xưởng có nhiều khu vực, ký mã hiệu giúp giảm nhầm lẫn khi giao hàng và lắp đặt.

Có thể phân chia theo:

• Khu vực.
• Cao độ.
• Tuyến.
• Tầng.
• Hạng mục.
• Đợt giao hàng.

Nếu dự án yêu cầu màu sơn riêng, cần thống nhất mã màu hoặc mẫu duyệt trước khi sản xuất.

7. Tiến độ, đóng gói và giao hàng

Tiến độ giao hàng có thể ảnh hưởng đến cách chia lô sản xuất và đóng gói.

Cần cung cấp:

• Thời điểm cần hàng.
• Số đợt giao dự kiến.
• Địa điểm giao hàng.
• Điều kiện tiếp nhận tại công trường.
• Yêu cầu đóng kiện hoặc phân loại.
• Quy định ký mã hiệu trên từng lô.

Đối với tuyến dài hoặc có nhiều phụ kiện, việc phân loại theo khu vực sẽ giúp đội thi công dễ đối chiếu hơn.

Bảng thông tin đặt hàng thang máng cáp khu công nghiệp

Nhóm thông tin	Nội dung cần có
Loại sản phẩm	Thang cáp, máng cáp kín, máng cáp đục lỗ hoặc cấu hình khác
Kích thước	Chiều rộng, chiều cao, chiều dài đoạn
Vật liệu	Loại vật liệu theo yêu cầu hồ sơ
Độ dày	Theo bản vẽ, BOQ hoặc yêu cầu được duyệt
Bề mặt	Sơn tĩnh điện, mạ kẽm hoặc phương án khác
Tuyến và phụ kiện	Co, tê, thập, giảm, nối, nắp và phụ kiện liên quan
Số lượng	Theo từng quy cách, không chỉ tổng số mét
Hồ sơ	Bản vẽ, BOQ, yêu cầu kỹ thuật, mẫu duyệt nếu có
Giao hàng	Địa điểm, tiến độ, cách chia đợt
Nghiệm thu	Tiêu chí kiểm tra và hồ sơ đối chiếu

Với dự án có nhiều khu vực, nên tách BOQ theo từng phân khu, tuyến hoặc cao độ. Cách làm này giúp giảm nhầm lẫn khi sản xuất, giao hàng và lắp đặt.

Ví dụ, thay vì ghi chung “500 mét máng cáp”, BOQ nên tách theo từng quy cách, từng khu vực và số lượng phụ kiện tương ứng. Nhà sản xuất sẽ có cơ sở rõ hơn để rà soát vật liệu, khối lượng và tiến độ.

Vật liệu và bề mặt hoàn thiện nên chọn theo môi trường nào?

Không nên chọn vật liệu và bề mặt theo một công thức cố định. Cần xem xét điều kiện thực tế của từng tuyến.

Điều kiện	Điểm cần đánh giá	Thông tin cần gửi nhà sản xuất
Trong nhà	Độ ẩm, bụi, yêu cầu màu	Bản vẽ, màu, quy cách
Ngoài trời	Mưa, nắng, nguy cơ ăn mòn	Môi trường, vị trí, yêu cầu bề mặt
Khu vực đặc thù	Hóa chất hoặc yêu cầu vệ sinh	Chỉ dẫn kỹ thuật của dự án
Tuyến kết hợp nhiều khu vực	Sự thay đổi môi trường	Phân chia rõ từng đoạn tuyến

Khu vực trong nhà, môi trường thông thường

Với tuyến trong nhà, cần đánh giá:

• Độ ẩm.
• Mức độ bụi.
• Nhiệt độ khu vực.
• Yêu cầu màu sắc.
• Khả năng va chạm hoặc trầy xước.
• Yêu cầu vệ sinh bề mặt.

Sơn tĩnh điện có thể được xem xét trong nhiều ứng dụng trong nhà, nhưng vẫn cần đối chiếu với hồ sơ kỹ thuật và điều kiện sử dụng thực tế.

Khu vực ẩm, có bụi hoặc nguy cơ ăn mòn

Các tuyến đi qua khu vực ẩm hoặc có nguy cơ ăn mòn cần được mô tả rõ khi gửi báo giá.

Thông tin nên có:

• Nguồn gây ẩm.
• Mức độ tiếp xúc với nước hoặc hơi nước.
• Loại bụi.
• Khả năng tiếp xúc với hóa chất.
• Vị trí kín hay thông thoáng.
• Yêu cầu vệ sinh hoặc bảo trì.

Không nên chỉ ghi “môi trường khắc nghiệt” vì cách mô tả này chưa đủ để lựa chọn phương án hoàn thiện bề mặt.

Tuyến ngoài trời

Với tuyến ngoài trời, cần xem xét:

• Mưa.
• Nắng.
• Khả năng đọng nước.
• Bụi.
• Tác động cơ học.
• Môi trường xung quanh.
• Vị trí giao giữa tuyến trong nhà và ngoài trời.

Các vị trí chuyển tiếp cần được thể hiện rõ trên bản vẽ để tránh áp dụng cùng một cấu hình cho toàn bộ tuyến.

Khi nào cần xác nhận mạ kẽm hoặc nhúng nóng?

Mạ kẽm hoặc mạ kẽm nhúng nóng có thể được xem xét khi hồ sơ dự án hoặc điều kiện môi trường yêu cầu.

Trước khi lựa chọn, cần xác nhận:

• Phạm vi sử dụng.
• Điều kiện môi trường.
• Loại vật liệu nền.
• Yêu cầu bề mặt.
• Chi tiết gia công sau xử lý.
• Tiêu chí nghiệm thu.
• Hồ sơ kỹ thuật áp dụng.

Không nên tuyên bố tuổi thọ lớp phủ nếu chưa có dữ liệu thử nghiệm và điều kiện sử dụng cụ thể.

Hồ sơ cần gửi để nhận báo giá chính xác

Một báo giá rõ ràng cần dựa trên dữ liệu đầu vào rõ ràng. Càng thiếu thông tin, khả năng phải điều chỉnh sau đó càng cao.

Bản vẽ tuyến hoặc bản vẽ gia công

Bản vẽ nên thể hiện:

• Hướng tuyến.
• Kích thước.
• Cao độ.
• Điểm chuyển hướng.
• Điểm chia nhánh.
• Vị trí thay đổi kích thước.
• Loại phụ kiện.
• Yêu cầu riêng nếu có.

Nếu chưa có bản vẽ gia công chi tiết, có thể gửi bản vẽ tuyến để nhà sản xuất rà soát những thông tin còn thiếu.

BOQ theo từng quy cách

BOQ nên tách riêng:

• Đoạn thẳng.
• Co.
• Tê.
• Thập.
• Đoạn giảm.
• Nắp.
• Bộ nối.
• Phụ kiện liên kết.
• Số lượng từng quy cách.

Không nên chỉ gửi tổng khối lượng hoặc tổng số mét.

Yêu cầu vật liệu, độ dày và bề mặt

Mỗi quy cách cần có:

• Loại vật liệu.
• Độ dày.
• Kiểu hoàn thiện bề mặt.
• Màu sắc nếu sơn.
• Yêu cầu riêng theo hồ sơ dự án.

Nếu các khu vực sử dụng bề mặt khác nhau, cần tách rõ trong BOQ.

Danh mục phụ kiện

Danh mục phụ kiện cần đồng bộ với bản vẽ tuyến. Khi thay đổi chiều rộng, chiều cao hoặc cấu hình, phụ kiện tương ứng cũng phải được cập nhật.

Một lỗi thường gặp là bản vẽ đã thay đổi nhưng BOQ phụ kiện vẫn giữ phiên bản cũ.

Tiến độ và địa điểm giao hàng

Thông tin giao hàng cần có:

• Địa điểm công trình.
• Ngày hoặc giai đoạn cần hàng.
• Số đợt giao.
• Điều kiện nhận hàng.
• Yêu cầu phân lô.
• Yêu cầu ký mã hiệu.

Checklist có thể sao chép:

Tên dự án – loại sản phẩm – kích thước – vật liệu – độ dày – bề mặt – phụ kiện – số lượng – bản vẽ – tiến độ – địa điểm giao hàng – yêu cầu nghiệm thu.

Gửi bản vẽ hoặc BOQ để đội ngũ Thép Nhật CLC kiểm tra mức độ đầy đủ của thông tin trước khi lập báo giá. Việc tư vấn cần căn cứ vào hồ sơ thực tế của dự án.

Checklist nghiệm thu thang máng cáp trước khi đưa vào thi công

Nghiệm thu nên dựa trên hồ sơ đã được thống nhất, không dựa vào cảm quan hoặc một mẫu khác không thuộc đơn hàng.

Kiểm tra hồ sơ và chủng loại

Cần đối chiếu:

• Đơn đặt hàng.
• Báo giá đã xác nhận.
• Bản vẽ được duyệt.
• BOQ.
• Mã quy cách.
• Danh mục phụ kiện.
• Yêu cầu bề mặt.

Kiểm tra từng lô theo đúng mã hàng và khu vực sử dụng.

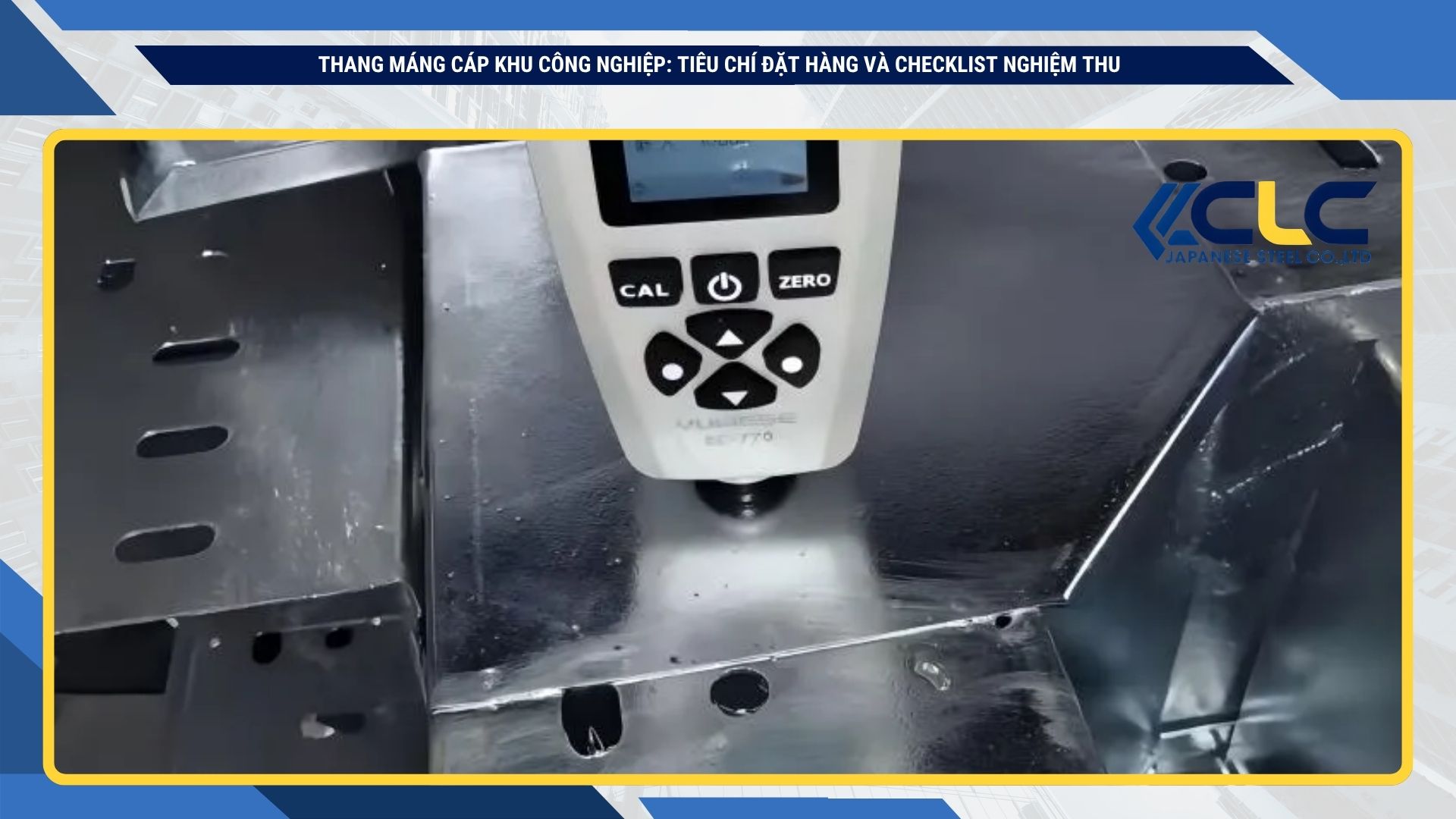

Kiểm tra kích thước và độ dày

Kích thước cần được đo theo phương pháp đã thống nhất.

Các điểm nên kiểm tra gồm:

• Chiều rộng.
• Chiều cao thành.
• Chiều dài đoạn.
• Kích thước phụ kiện.
• Vị trí lỗ liên kết.
• Độ dày theo hồ sơ đặt hàng.

Không tự áp dụng một dung sai bên ngoài nếu hợp đồng, bản vẽ hoặc yêu cầu kỹ thuật chưa quy định.

Kiểm tra bề mặt hoàn thiện

Với sản phẩm sơn tĩnh điện, cần quan sát:

• Màu sắc.
• Tính đồng đều.
• Vết trầy xước.
• Bong tróc.
• Chỗ che phủ không đều.
• Hư hại do vận chuyển.

Với sản phẩm mạ, cần đối chiếu với yêu cầu bề mặt đã được duyệt và kiểm tra các vị trí có nguy cơ hư hại trong quá trình vận chuyển, bốc dỡ.

Kiểm tra mép gấp, lỗ liên kết và phụ kiện

Cần kiểm tra:

• Mép gấp.
• Cạnh có nguy cơ làm hỏng cáp.
• Vị trí lỗ liên kết.
• Khả năng lắp với bộ nối.
• Kích thước phụ kiện.
• Sự đồng bộ giữa đoạn thẳng và đoạn chuyển hướng.

Một đoạn thẳng đạt kích thước nhưng không lắp khớp với co hoặc bộ nối vẫn có thể gây phát sinh tại công trường.

Kiểm tra số lượng và ký mã hiệu

Đối chiếu số lượng theo:

• Từng quy cách.
• Từng loại phụ kiện.
• Từng phân khu.
• Từng đợt giao.
• Từng mã hàng.

Không nên chỉ kiểm tra tổng số kiện.

Lập biên bản các điểm chưa phù hợp

Nếu phát hiện sai khác, cần ghi rõ:

• Mã sản phẩm.
• Số lượng bị ảnh hưởng.
• Nội dung sai khác.
• Hình ảnh kèm theo.
• Hồ sơ dùng để đối chiếu.
• Đề xuất xử lý.
• Người xác nhận.

Không nên xử lý bằng trao đổi miệng nếu sai khác ảnh hưởng đến lắp đặt hoặc nghiệm thu.

Những lỗi thường gặp khi đặt thang máng cáp cho KCN

Chọn theo giá trên mét mà bỏ qua phụ kiện

Hai báo giá có cùng đơn giá đoạn thẳng chưa chắc có cùng tổng chi phí. Phụ kiện, nắp, bộ nối, xử lý bề mặt, đóng gói và giao hàng đều có thể ảnh hưởng đến giá trị đơn hàng.

Không phân biệt môi trường trong nhà và ngoài trời

Dùng một cấu hình cho toàn bộ dự án có thể không phù hợp nếu tuyến đi qua nhiều môi trường khác nhau.

Chưa xác định tải trọng nhưng đã chốt độ dày

Độ dày không nên được chọn riêng lẻ. Cần xem xét cùng chiều rộng, khoảng đỡ, cấu trúc và khối lượng cáp.

BOQ và bản vẽ không đồng nhất

Đây là lỗi dễ gây thiếu hoặc thừa vật tư. Trước khi phát hành đơn hàng, cần kiểm tra phiên bản bản vẽ và BOQ.

Không ghi rõ yêu cầu nắp và liên kết nắp

Máng cáp có nắp cần xác nhận kiểu nắp, cách cố định và số lượng tương ứng.

Thiếu co, tê, thập hoặc đoạn giảm

Thiếu phụ kiện khiến đoạn thẳng không thể tạo thành một hệ hoàn chỉnh.

Không chốt tiêu chí nghiệm thu trước khi sản xuất

Nếu mỗi bên hiểu một cách khác nhau về kích thước, độ dày hoặc bề mặt, tranh luận thường chỉ xuất hiện khi hàng đã giao.

Không tính phương án chia lô và vận chuyển

Sản phẩm đúng quy cách nhưng giao không đúng khu vực hoặc không phù hợp điều kiện tiếp nhận vẫn có thể làm chậm tiến độ.

Dùng tên gọi sản phẩm không thống nhất

Một mã có thể được gọi khác nhau giữa thiết kế, mua hàng và xưởng. Nên chuẩn hóa bảng mã trước khi đặt hàng.

Kinh nghiệm đặt gia công thang máng cáp theo bản vẽ

Chuẩn hóa một bảng mã quy cách

Mỗi mã nên gắn với một cấu hình cụ thể:

• Loại sản phẩm.
• Kích thước.
• Vật liệu.
• Độ dày.
• Bề mặt.
• Màu sắc.
• Phụ kiện liên quan.

Cách này giúp các bên sử dụng cùng một cách gọi.

Tách đoạn thẳng và phụ kiện trong BOQ

Không gộp tất cả thành một dòng tổng mét. Phụ kiện cần được thống kê riêng vì cấu tạo và khối lượng gia công khác với đoạn thẳng.

Duyệt mẫu khi dự án có yêu cầu đặc thù

Mẫu duyệt có thể cần thiết khi dự án có yêu cầu riêng về:

• Màu sắc.
• Kiểu lỗ.
• Cấu trúc mép gấp.
• Vị trí lỗ liên kết.
• Phụ kiện đặc biệt.
• Cách ký mã hiệu.

Việc duyệt mẫu cần được xác nhận trước khi sản xuất hàng loạt.

Xác nhận thay đổi bằng bản vẽ hoặc văn bản

Khi tuyến thay đổi, cần cập nhật:

• Bản vẽ.
• BOQ.
• Mã quy cách.
• Số lượng.
• Tiến độ.
• Báo giá nếu phạm vi thay đổi.

Không nên chỉ xác nhận qua trao đổi miệng.

Không chốt giá chỉ từ một ảnh tham khảo

Một ảnh không thể hiện đầy đủ:

• Độ dày.
• Vật liệu.
• Kích thước.
• Cấu trúc.
• Bề mặt.
• Phụ kiện.
• Tải trọng.
• Điều kiện lắp đặt.

Ảnh có thể dùng để minh họa kiểu sản phẩm, nhưng báo giá vẫn cần bản vẽ hoặc thông số rõ ràng.

Quy trình đề xuất từ yêu cầu kỹ thuật đến giao hàng

Quy trình dưới đây là cấu trúc tham khảo và cần được Thép Nhật CLC xác nhận lại theo quy trình vận hành thực tế trước khi đăng chính thức.

Bước 1: Tiếp nhận bản vẽ, BOQ và yêu cầu kỹ thuật

Khách hàng gửi thông tin dự án, quy cách, vật liệu, độ dày, bề mặt, phụ kiện và tiến độ.

Bước 2: Rà soát các thông tin còn thiếu

Đối chiếu giữa bản vẽ và BOQ. Xác định những điểm chưa rõ như mã sản phẩm, độ dày, bề mặt hoặc số lượng phụ kiện.

Bước 3: Thống nhất quy cách, vật liệu, bề mặt và phụ kiện

Các bên xác nhận lại cấu hình trước khi lập báo giá cuối cùng.

Bước 4: Xác nhận báo giá và hồ sơ đặt hàng

Báo giá cần gắn với phiên bản hồ sơ cụ thể để tránh nhầm lẫn khi có thay đổi.

Bước 5: Sản xuất hoặc gia công theo hồ sơ được duyệt

Quá trình gia công được thực hiện theo quy cách đã xác nhận.

Bước 6: Giao hàng, đối chiếu và nghiệm thu

Hàng được đối chiếu theo mã, số lượng, quy cách, bề mặt và hồ sơ đặt hàng.

Câu hỏi thường gặp

Thang máng cáp khu công nghiệp nên dùng loại nào?

Cần chọn theo loại cáp, tải trọng, không gian lắp đặt, yêu cầu che chắn, khả năng thoát nhiệt và môi trường của từng khu vực.

Có thể báo giá chỉ dựa trên tổng số mét không?

Thường chưa đủ. Báo giá chính xác còn cần kích thước, độ dày, vật liệu, bề mặt, số lượng từng phụ kiện, bản vẽ và địa điểm giao hàng.

Khi nào nên chọn thang cáp thay vì máng cáp?

Thang cáp thường được cân nhắc khi tuyến cần thông thoáng và thuận tiện kiểm tra. Lựa chọn cuối cùng phải theo thiết kế và tải trọng thực tế.

Độ dày thang máng cáp được chọn như thế nào?

Độ dày cần căn cứ kích thước, tải trọng, khoảng cách đỡ, vật liệu và yêu cầu kỹ thuật của dự án. Không nên chọn chỉ theo một bảng chung.

Sơn tĩnh điện có phù hợp cho mọi khu vực KCN không?

Không nên mặc định. Phương pháp xử lý bề mặt phải phù hợp điều kiện trong nhà, ngoài trời, độ ẩm và nguy cơ ăn mòn của từng vị trí.

Nghiệm thu thang máng cáp cần kiểm tra gì?

Cần kiểm tra chủng loại, kích thước, độ dày theo hồ sơ, bề mặt, mép gấp, lỗ liên kết, phụ kiện, số lượng và tình trạng sau vận chuyển.

Cần gửi gì để đặt gia công theo bản vẽ?

Nên gửi bản vẽ, BOQ, kích thước, vật liệu, độ dày, bề mặt, danh mục phụ kiện, số lượng, tiến độ và yêu cầu nghiệm thu.

Liên hệ Thép Nhật CLC để nhận báo giá tốt nhất

Nếu bạn đang tìm thang máng cáp cho nhà xưởng, công trình cơ điện hoặc kết cấu thép, đừng chọn theo cảm tính.

Hãy chọn đơn vị hiểu sản phẩm, làm chủ sản xuất và có kinh nghiệm thực tế.

Thép Nhật CLC mang đến cho bạn:

Sản phẩm của Thép Nhật CLC được gia công sản xuất trực tiếp tại xưởng
Kiểm soát độ dày rõ ràng
Báo giá một cách minh bạch và trực quan theo từng yêu cầu
Hỗ trợ bản vẽ và thiết kế bằng công nghệ 3D

Bạn không cần đoán. Bạn nhìn trước toàn bộ phương án trước khi thi công.

Điều này giúp bạn tránh sai sót, giảm lãng phí và chủ động ngay từ đầu.

Nếu bạn đang cần báo giá thang máng cáp, hãy liên hệ trực tiếp với Thép Nhật CLC. Bạn sẽ nhận được mức giá cạnh tranh cùng sản phẩm đúng chất lượng.

CÔNG TY TNHH THÉP NHẬT CLC

Văn Phòng: 68/5N Ấp Mỹ Hòa 3, Xã Hóc Môn, Tp. Hồ Chí Minh

Nhà Máy: T13/5 KDC Xuyên Á, Đức Hòa, Long An

Hotline: 083 86 86 179

Kinh doanh : 0866 39 79 78 - Mr. Sơn

Kinh doanh : 0567 77 6666 - Mr. Đạt

Kinh doanh : 0358 234 977 - Mr. Long

Email: thepnhatclc101025@gmail.com

Website: www.thepnhatclc.com

Chỉ cần gửi yêu cầu, bạn sẽ có phương án rõ ràng để triển khai ngay.

Lưu ý: Giá chỉ mang tính chất tham khảo, cần biết giá chính xác hãy liên hệ ngay cho Thép Nhật CLC nhé !
