Vỏ tủ điện là gì? Cấu tạo, vật liệu và ứng dụng

Nhiều người sử dụng các cụm từ “vỏ tủ điện”, “tủ điện rỗng” và “tủ điện” như thể chúng hoàn toàn giống nhau. Tuy nhiên, trong thực tế sản xuất và đặt hàng, cần phân biệt rõ phần kết cấu cơ khí bên ngoài với thiết bị điện, dây dẫn và hệ thống điều khiển bên trong.

Hiểu đúng vỏ tủ điện là gì, gồm những bộ phận nào, nên chọn vật liệu ra sao và cần cung cấp thông tin gì khi báo giá sẽ giúp chủ đầu tư, nhà thầu M&E và đơn vị thi công hạn chế sai sót khi đặt gia công. Nội dung dưới đây tập trung vào phần vỏ, tủ điện rỗng và gia công cơ khí theo bản vẽ; không đi sâu vào thiết kế mạch, đấu nối hoặc lắp ráp tủ điện hoàn chỉnh.

Vỏ tủ điện là gì? Trả lời nhanh

Vỏ tủ điện là kết cấu cơ khí dùng để chứa, bố trí và hỗ trợ bảo vệ thiết bị điện khỏi va chạm, bụi, nước hoặc tác động môi trường tùy theo thiết kế. Vỏ thường được gia công từ tôn hoặc inox, gồm thân, cửa, tấm lắp và các chi tiết phụ theo bản vẽ sử dụng.

Vỏ tủ điện là gì?

Vỏ tủ điện là phần bao che cơ khí bên ngoài của một hệ thống tủ điện. Bộ phận này tạo không gian để bố trí thiết bị, đồng thời hỗ trợ bảo vệ các chi tiết bên trong khỏi tác động cơ học và điều kiện môi trường ở mức phù hợp với kết cấu đã thiết kế.

Vỏ tủ có thể được sản xuất theo một quy cách có sẵn hoặc gia công riêng theo bản vẽ. Kích thước, vật liệu, độ dày, kiểu cửa, tấm lắp, lỗ chờ và phương án xử lý bề mặt đều có thể thay đổi theo từng công trình.

Vỏ tủ điện khác tủ điện hoàn chỉnh như thế nào?

Điểm khác biệt quan trọng nằm ở phạm vi sản phẩm.

Tiêu chí	Vỏ tủ điện hoặc tủ điện rỗng	Tủ điện hoàn chỉnh
Phạm vi	Kết cấu cơ khí và phần bao che	Có thêm thiết bị điện và hệ thống dây dẫn
Thành phần	Thân, cửa, tấm lắp, khóa, bản lề và phụ kiện cơ khí	Vỏ tủ cùng thiết bị điện, thanh cái, dây dẫn và các bộ phận liên quan
Yêu cầu đặt hàng	Kích thước, vật liệu, độ dày, lỗ chờ, bề mặt	Cần thêm yêu cầu thiết kế, bố trí thiết bị và đấu nối
Phạm vi bài viết	Có	Không đi sâu

Trong nhiều giao dịch thương mại, “vỏ tủ điện” và “tủ điện rỗng” thường được dùng gần nghĩa nhau. Dù vậy, hai cách gọi này không phải lúc nào cũng đồng nhất hoàn toàn. Một tủ điện rỗng có thể đã bao gồm tấm lắp, khóa, bản lề, gioăng hoặc chân đế, trong khi một đơn hàng khác chỉ yêu cầu phần thân và cửa.

Vì vậy, khi báo giá cần xác định rõ phạm vi cung cấp thay vì chỉ ghi tên sản phẩm.

Vỏ tủ điện có chức năng gì?

Chức năng chính của vỏ tủ điện là tạo kết cấu bao che và không gian lắp đặt cho các thiết bị bên trong. Hiệu quả bảo vệ phụ thuộc vào vật liệu, kết cấu cửa, mối ghép, gioăng, lỗ chờ và yêu cầu kỹ thuật cụ thể của từng mẫu.

Các chức năng thường gặp gồm:

• Tạo không gian để bố trí thiết bị theo thiết kế.
• Hạn chế va đập và tác động cơ học từ bên ngoài.
• Hỗ trợ hạn chế bụi, nước hoặc độ ẩm xâm nhập tùy kết cấu.
• Tạo vị trí lắp tấm thiết bị, máng dây hoặc phụ kiện cơ khí.
• Hỗ trợ tổ chức vị trí đi dây và lỗ chờ.
• Tạo bề mặt để gắn nhãn, biển cảnh báo hoặc ký hiệu.
• Giúp khu vực kỹ thuật có bố cục gọn và đồng bộ hơn.

Cần lưu ý rằng một vỏ tủ có mái che hoặc gioăng chưa đồng nghĩa với việc sản phẩm mặc định chống nước, chống bụi tuyệt đối. Các đặc tính bảo vệ chỉ nên được xác nhận khi có hồ sơ kỹ thuật, cấu hình sản phẩm và phương pháp kiểm tra tương ứng.

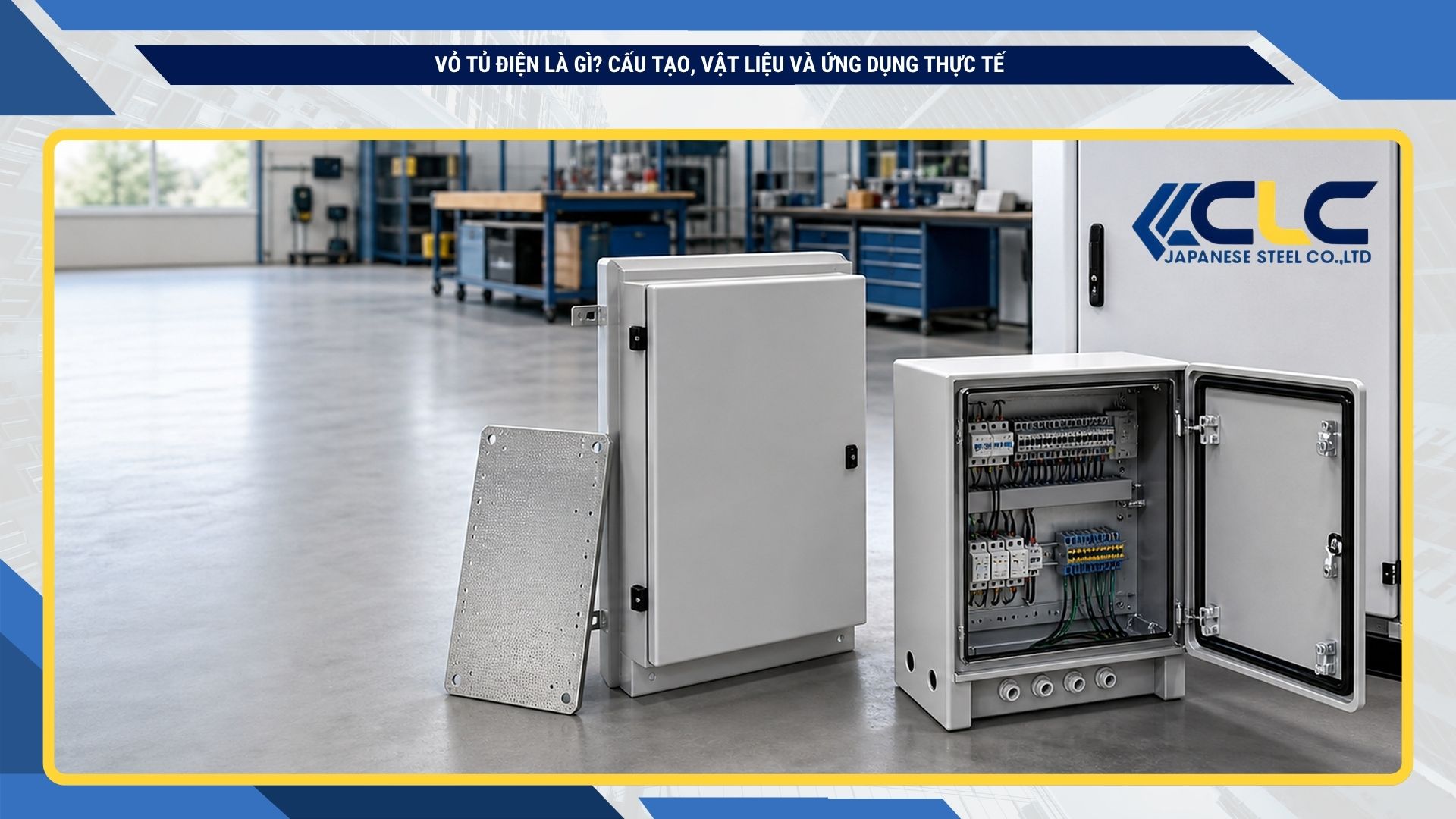

Cấu tạo vỏ tủ điện gồm những bộ phận nào?

Không phải mọi vỏ tủ đều có cấu tạo giống nhau. Thành phần thực tế phụ thuộc vào kiểu tủ, vị trí lắp đặt, môi trường sử dụng và bản vẽ sản phẩm.

Một số mẫu chỉ gồm thân và cửa. Những mẫu khác có thể bổ sung tấm lắp, mái che, gioăng, chân đế, tấm đáy tháo rời hoặc nhiều khoang riêng.

Thân vỏ và khung kết cấu

Thân vỏ là phần tạo hình chính cho sản phẩm. Tùy thiết kế, thân có thể được chấn liền từ một hoặc nhiều tấm kim loại, hoặc ghép từ các chi tiết riêng.

Khi đặt gia công, cần chú ý:

• Kích thước cao, rộng và sâu.
• Kết cấu liền hoặc tháo lắp.
• Vị trí đường chấn.
• Điểm hàn hoặc điểm liên kết.
• Chi tiết gia cường nếu cần.
• Vị trí bắt vào tường, sàn hoặc khung đỡ.
• Yêu cầu về độ phẳng và độ vuông của kết cấu.

Với vỏ tủ kích thước lớn, chỉ tăng độ dày vật liệu chưa chắc là phương án duy nhất. Kết cấu chấn gấp, gân tăng cứng và phương án ghép cũng ảnh hưởng đến độ cứng của sản phẩm.

Cánh cửa, bản lề và khóa

Cánh cửa cần được xác định rõ ngay từ bản vẽ vì ảnh hưởng trực tiếp đến khả năng sử dụng và gia công.

Các thông tin nên có gồm:

• Tủ một cánh hay nhiều cánh.
• Cửa mở sang trái hay sang phải.
• Góc mở cần thiết.
• Vị trí và số lượng bản lề.
• Loại khóa hoặc vị trí lắp khóa.
• Kích thước ô cửa hoặc phần khoét trên cửa.
• Khoảng hở giữa cửa và thân.
• Có cần cánh trong hoặc tấm che bên trong hay không.

Một lỗi thường gặp là bản vẽ chỉ thể hiện mặt trước nhưng không ghi rõ chiều mở cửa. Khi lắp tại vị trí sát tường, cột hoặc thiết bị khác, sai chiều mở có thể khiến tủ khó thao tác.

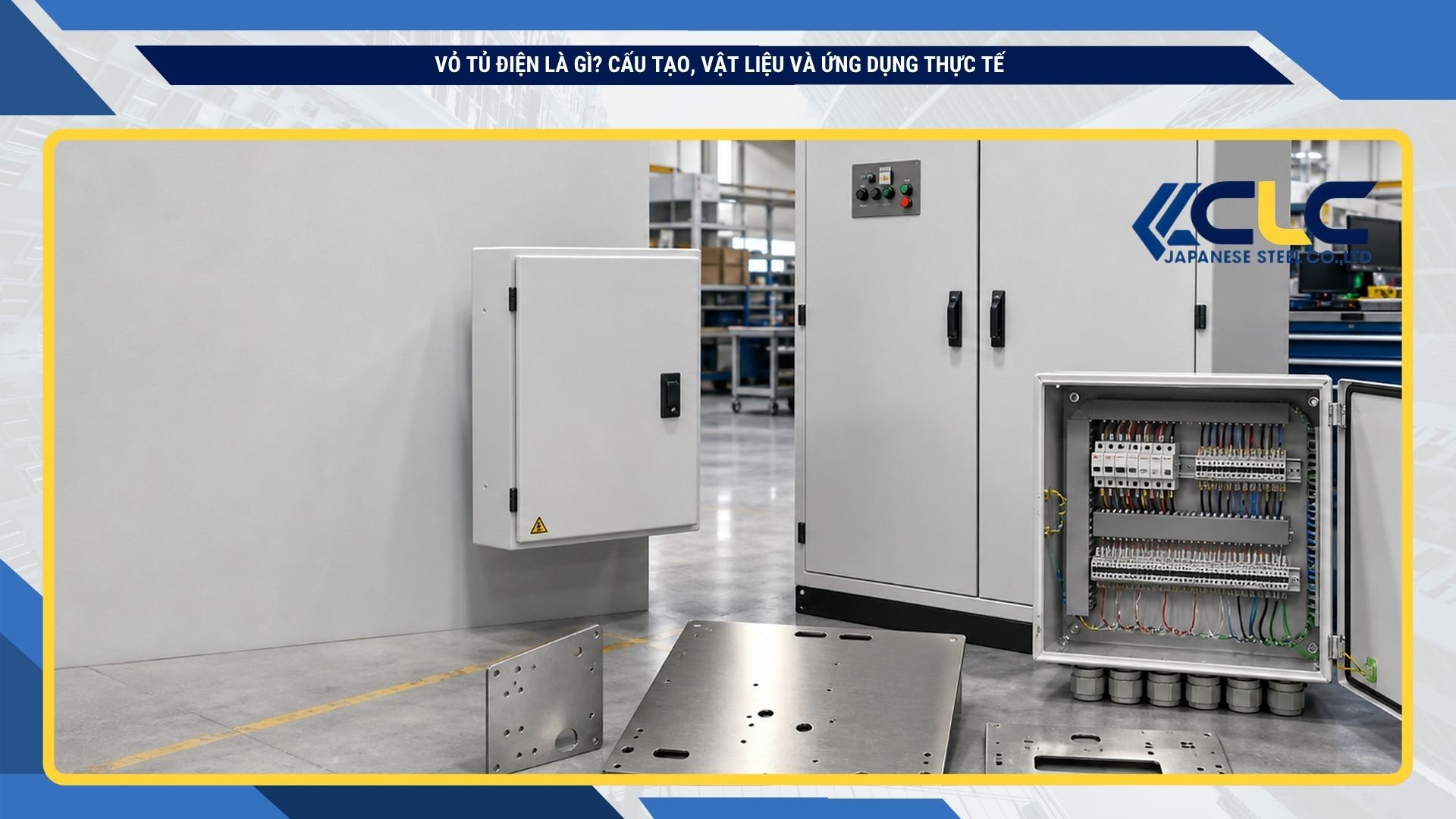

Tấm lắp thiết bị

Tấm lắp là bề mặt cơ khí dùng để cố định thiết bị theo thiết kế của đơn vị phụ trách hệ thống điện. Tấm này có thể được lắp cố định hoặc thiết kế tháo rời.

Khi gia công cần xác định:

• Kích thước tấm lắp.
• Vật liệu và độ dày.
• Vị trí so với thân tủ.
• Khoảng cách đến cửa.
• Lỗ bắt hoặc chi tiết liên kết.
• Có gia công sẵn lỗ theo bản vẽ hay để nguyên bề mặt.
• Có yêu cầu tháo lắp để thi công hay không.

Đơn vị gia công phần vỏ không nên tự suy đoán vị trí thiết bị điện nếu chưa có bản vẽ được xác nhận.

Gioăng, mái che, chân đế và lỗ chờ

Đây là các chi tiết tùy chọn, không mặc định xuất hiện trên mọi loại vỏ tủ.

Gioăng có thể được sử dụng tại vị trí tiếp giáp giữa cửa và thân để hỗ trợ làm kín. Mái che thường được cân nhắc với vỏ tủ ngoài trời hoặc khu vực có nguy cơ nước tác động trực tiếp. Chân đế giúp nâng tủ khỏi sàn, tạo vị trí cố định hoặc hỗ trợ đi cáp từ phía dưới.

Lỗ chờ cần thể hiện rõ:

• Kích thước.
• Hình dạng.
• Tọa độ.
• Vị trí trên mặt nào của tủ.
• Mục đích sử dụng.
• Yêu cầu gấp mép hoặc lắp phụ kiện nếu có.

Mái che hoặc gioăng chỉ là một phần của kết cấu. Không nên dựa vào một chi tiết riêng lẻ để kết luận sản phẩm đạt một cấp bảo vệ cụ thể.

Thành phần	Vai trò	Có trên mọi thiết kế không?
Thân vỏ	Tạo kết cấu bao che chính	Thường có
Cánh cửa	Cho phép tiếp cận bên trong	Tùy thiết kế
Tấm lắp	Tạo bề mặt lắp thiết bị	Tùy yêu cầu
Bản lề và khóa	Hỗ trợ đóng mở, cố định cửa	Tùy mẫu
Gioăng	Hỗ trợ làm kín vị trí tiếp giáp	Tùy môi trường
Mái che	Hỗ trợ hạn chế nước tác động trực tiếp	Tùy vị trí lắp
Chân hoặc đế tủ	Đỡ, nâng hoặc cố định tủ	Tùy kết cấu
Lỗ chờ	Phục vụ đi dây hoặc lắp phụ kiện	Theo bản vẽ
Tấm đáy hoặc tấm hông tháo rời	Hỗ trợ lắp đặt, bảo trì	Tùy thiết kế

Vỏ tủ điện thường được làm từ vật liệu nào?

Tôn sơn tĩnh điện và inox là các nhóm vật liệu thường được cân nhắc khi gia công vỏ tủ điện. Việc lựa chọn không nên chỉ dựa vào giá mà cần xét môi trường lắp đặt, độ dày, kích thước, yêu cầu bề mặt và hồ sơ kỹ thuật của sản phẩm.

Vỏ tủ điện bằng tôn sơn tĩnh điện

Tôn sơn tĩnh điện được sử dụng phổ biến nhờ khả năng gia công tạo hình và lựa chọn màu bề mặt. Phương án này thường được cân nhắc cho vỏ tủ trong nhà, phòng kỹ thuật, nhà xưởng hoặc các vị trí có điều kiện sử dụng phù hợp.

Khi đặt hàng cần xác nhận:

• Loại vật liệu nền.
• Độ dày từng bộ phận.
• Mã màu hoặc mẫu màu.
• Bề mặt bóng, mờ hoặc dạng khác nếu có yêu cầu.
• Những vị trí cần che ren, che tiếp điểm hoặc không sơn.
• Yêu cầu xử lý bề mặt trước khi sơn.
• Môi trường sử dụng thực tế.

Không nên mặc định mọi lớp sơn tĩnh điện có độ hoàn thiện và khả năng làm việc giống nhau. Chất lượng bề mặt còn phụ thuộc vào vật liệu nền, công đoạn chuẩn bị, phương pháp sơn và yêu cầu nghiệm thu.

Để tìm hiểu sâu hơn về cách chọn vật liệu và hoàn thiện bề mặt, có thể tham khảo bài về vỏ tủ điện sơn tĩnh điện trên website Thép Nhật CLC.

Vỏ tủ điện bằng inox

Inox thường được cân nhắc khi sản phẩm làm việc trong môi trường có độ ẩm, yêu cầu vệ sinh hoặc nguy cơ ăn mòn cao hơn so với điều kiện thông thường.

Khi sử dụng inox cần xác định:

• Chủng loại inox.
• Độ dày.
• Bề mặt hoàn thiện.
• Có giữ bề mặt nguyên bản, xước, bóng hoặc xử lý theo yêu cầu hay không.
• Phương án hàn và làm sạch mối hàn.
• Điều kiện môi trường thực tế.

Không nên mô tả inox là vật liệu “không gỉ tuyệt đối”. Khả năng làm việc của vật liệu còn phụ thuộc vào chủng loại, môi trường, hóa chất tiếp xúc, phương pháp gia công và bảo trì.

Chọn vật liệu dựa trên yếu tố nào?

Trước khi chọn vật liệu cho vỏ tủ điện công nghiệp, nên trả lời các câu hỏi sau:

• Vỏ tủ lắp trong nhà hay ngoài trời?
• Khu vực có bụi, hơi ẩm hoặc nước tác động không?
• Có hóa chất hoặc tác nhân ăn mòn không?
• Kích thước tủ lớn hay nhỏ?
• Cửa và thân có cần gia cường không?
• Bề mặt cần màu sơn hay giữ nguyên vật liệu?
• Có yêu cầu vệ sinh thường xuyên không?
• Ngân sách dự kiến là bao nhiêu?
• Hồ sơ kỹ thuật của dự án quy định vật liệu gì?

Vật liệu hoặc bề mặt	Đặc điểm cần xem xét	Trường hợp thường cân nhắc
Tôn sơn tĩnh điện	Loại tôn, độ dày, màu và chất lượng bề mặt	Trong nhà hoặc khu vực có điều kiện phù hợp
Tôn mạ	Loại lớp mạ, bề mặt và yêu cầu gia công	Khi bản vẽ hoặc hồ sơ kỹ thuật chỉ định
Inox	Chủng loại, độ dày, bề mặt và môi trường tiếp xúc	Nơi có độ ẩm hoặc yêu cầu chống ăn mòn cao hơn
Vật liệu theo yêu cầu riêng	Phụ thuộc bản vẽ và khả năng gia công	Sản phẩm hoặc dự án đặc thù

Bảng trên chỉ mang tính định hướng. Quyết định cuối cùng cần dựa trên bản vẽ, môi trường và yêu cầu đã được chủ đầu tư hoặc đơn vị kỹ thuật phê duyệt.

Độ dày vỏ tủ điện nên chọn như thế nào?

Không có một độ dày phù hợp cho tất cả các loại vỏ tủ điện. Việc lựa chọn phụ thuộc vào kích thước, vật liệu, kết cấu, phương án gia cường, vị trí lắp, tải tác động và yêu cầu của bản vẽ.

Thân vỏ, cánh cửa, tấm lắp và chân đế có thể sử dụng độ dày khác nhau. Ví dụ, một cánh cửa có diện tích lớn có thể cần xem xét thêm gân tăng cứng hoặc kết cấu gấp mép thay vì chỉ tăng độ dày theo cảm tính.

Các yếu tố cần đánh giá gồm:

• Kích thước tổng thể.
• Tủ đứng hay treo tường.
• Số lượng cửa.
• Kích thước cánh cửa.
• Vật liệu sử dụng.
• Khối lượng thiết bị dự kiến lắp trên tấm gá.
• Vị trí nâng, treo hoặc cố định.
• Điều kiện vận chuyển.
• Yêu cầu về độ phẳng và độ cứng.
• Quy định trong hồ sơ kỹ thuật.

Bộ phận	Dải độ dày nhận gia công	Yếu tố lựa chọn
Thân vỏ	Cần Thép Nhật CLC xác nhận theo đơn hàng	Kích thước, kết cấu, môi trường
Cánh cửa	Cần xác nhận theo bản vẽ	Kích thước cửa, kiểu gấp, gia cường
Tấm lắp	Cần xác nhận theo tải dự kiến	Khối lượng thiết bị, điểm liên kết
Chân hoặc đế	Cần xác nhận theo kết cấu	Kích thước tủ, phương án đặt và cố định

Khi chưa có dữ liệu cụ thể, không nên chọn độ dày chỉ dựa trên một mẫu tủ khác. Với công trình có hồ sơ được phê duyệt, cần ưu tiên thông số trong bản vẽ và yêu cầu kỹ thuật của dự án.

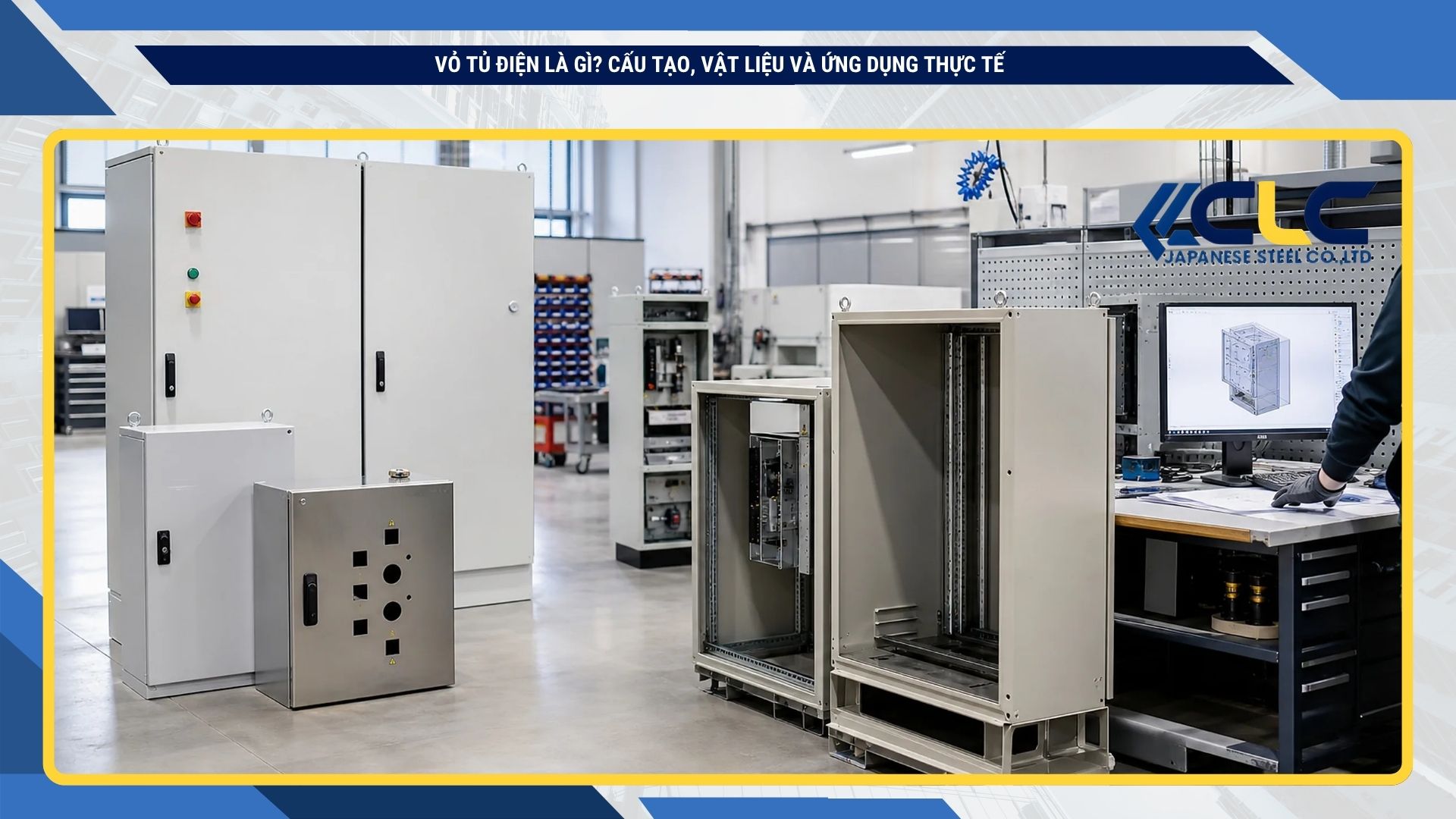

Các loại vỏ tủ điện phổ biến theo vị trí và kiểu lắp

Vỏ tủ có thể được phân loại theo vị trí sử dụng, cách lắp và kết cấu. Việc phân loại giúp xác định vật liệu, kiểu cửa, chân đế, mái che và vị trí lỗ phù hợp hơn.

Vỏ tủ điện trong nhà

Vỏ tủ trong nhà thường được lắp tại:

• Nhà xưởng.
• Phòng kỹ thuật.
• Tòa nhà.
• Khu vực máy móc.
• Khu vực dịch vụ.
• Không gian có mái che.

Tuy nhiên, “trong nhà” không đồng nghĩa với môi trường luôn khô và sạch. Một số khu vực sản xuất vẫn có bụi, nhiệt, hơi ẩm, dầu hoặc tác nhân ăn mòn.

Do đó, trước khi chọn vật liệu và bề mặt cần đánh giá đúng điều kiện tại vị trí lắp.

Vỏ tủ điện ngoài trời

Vỏ tủ ngoài trời cần xem xét nhiều yếu tố hơn, gồm:

• Mưa tạt.
• Nắng trực tiếp.
• Bụi.
• Độ ẩm.
• Nước đọng.
• Vị trí thoát nước.
• Biên độ nhiệt.
• Khả năng bảo trì.

Tùy thiết kế, sản phẩm có thể cần mái che, gioăng, mép gấp cửa, chân đế, tấm đáy tháo rời hoặc giải pháp xử lý bề mặt phù hợp.

Cần đặc biệt chú ý đến vị trí lỗ đi dây. Lỗ chờ đặt ở mặt trên, mặt bên hoặc đáy tủ có mức độ ảnh hưởng khác nhau đến khả năng nước và bụi xâm nhập.

Cấp bảo vệ chỉ nên được nêu khi có hồ sơ kỹ thuật và cấu hình sản phẩm đã xác nhận. Không nên suy đoán cấp bảo vệ chỉ dựa trên hình thức bên ngoài.

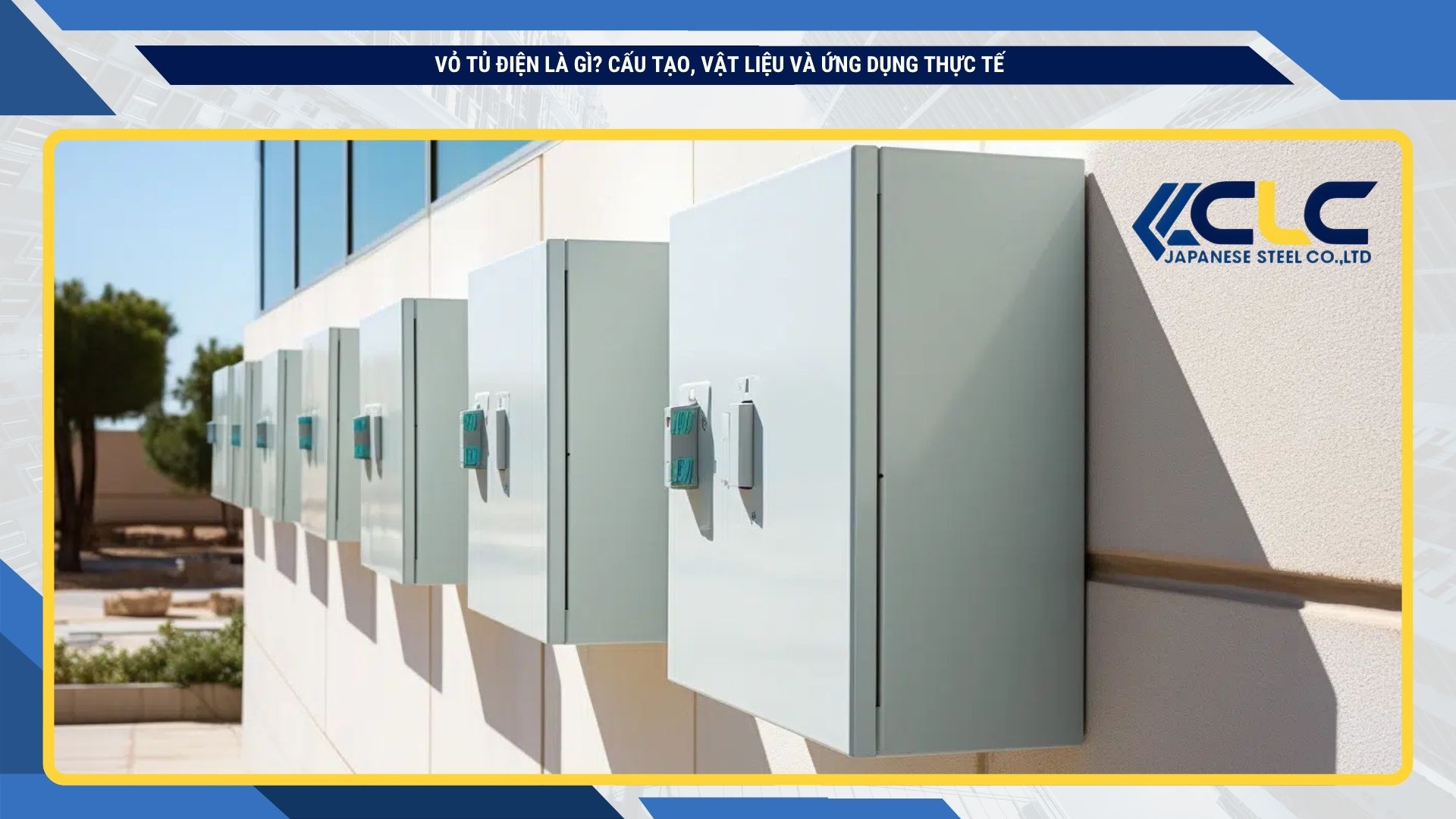

Vỏ tủ treo tường và vỏ tủ đứng

Tiêu chí	Vỏ tủ treo tường	Vỏ tủ đứng
Vị trí lắp	Trên tường hoặc kết cấu đứng	Trên sàn hoặc bệ
Yêu cầu cơ khí	Tai treo, lỗ bắt, tải lắp và kết cấu tường	Chân đế, điểm neo và phương án cố định
Không gian sử dụng	Thường phù hợp khu vực hạn chế diện tích	Phù hợp với kết cấu có kích thước hoặc nhu cầu bố trí lớn hơn
Dữ liệu cần gửi	Vị trí treo, kích thước, tải dự kiến	Kích thước, chân đế, điểm neo, vị trí nâng
Yêu cầu thao tác	Cần kiểm tra chiều cao lắp và góc mở cửa	Cần kiểm tra mặt bằng, lối tiếp cận và khoảng mở cửa

Không nên tự áp một giới hạn kích thước chung cho hai nhóm này. Khả năng gia công và phương án kết cấu cần được đánh giá trên từng bản vẽ.

Ứng dụng của vỏ tủ điện trong nhà xưởng và hệ thống M&E

Ứng dụng vỏ tủ điện rất đa dạng, nhưng mục đích chung vẫn là tạo kết cấu bao che và vị trí lắp đặt thiết bị theo thiết kế của hệ thống.

Trong nhà xưởng sản xuất

Trong nhà xưởng, vỏ tủ có thể được bố trí tại:

• Khu vực máy móc.
• Khu điều khiển.
• Phòng điện.
• Khu vực kỹ thuật.
• Dây chuyền sản xuất.
• Vị trí phân phối hoặc tập trung thiết bị theo thiết kế.

Khi lựa chọn vỏ tủ cho nhà xưởng cần chú ý:

• Mức độ bụi.
• Nhiệt độ khu vực.
• Độ ẩm.
• Dầu, hơi hóa chất hoặc chất ăn mòn.
• Nguy cơ va chạm.
• Không gian mở cửa.
• Lối tiếp cận để kiểm tra và bảo trì.
• Vị trí tuyến cáp đi vào tủ.

Ví dụ, một vỏ tủ đặt sát dây chuyền sản xuất có thể cần xem xét kỹ hơn về hướng mở cửa và nguy cơ va chạm. Trong khi đó, tủ đặt tại phòng kỹ thuật có thể ưu tiên khả năng bố trí gọn và dễ tiếp cận.

Trong tòa nhà và công trình M&E

Trong công trình M&E, vỏ tủ có thể xuất hiện tại phòng kỹ thuật, khu dịch vụ hoặc các vị trí được xác định trong hồ sơ thiết kế.

Khi phối hợp với hệ thống cơ điện, cần kiểm tra:

• Không gian đặt tủ.
• Kích thước cửa ra vào.
• Vị trí tường hoặc bệ đỡ.
• Khoảng mở cửa tủ.
• Tuyến cáp đi vào.
• Vị trí kết nối với hệ thống thang máng cáp.
• Khoảng thao tác phía trước và hai bên.

Việc phối hợp kích thước từ sớm giúp hạn chế tình trạng vỏ tủ đã gia công nhưng khó đưa vào phòng kỹ thuật, vướng tuyến cáp hoặc không đủ không gian mở cửa.

Trong các dự án gia công theo bản vẽ

Gia công theo bản vẽ thường phù hợp với các trường hợp:

• Kích thước không theo mẫu có sẵn.
• Có nhiều lỗ chờ theo vị trí thiết bị.
• Cần cửa, mái che hoặc chân đế riêng.
• Tấm lắp có kích thước hoặc vị trí đặc biệt.
• Cần màu hoặc bề mặt theo yêu cầu.
• Cần sản xuất lặp lại theo mẫu đã duyệt.
• Cần đồng bộ kích thước với kết cấu công trình.

Với đơn hàng theo bản vẽ, chất lượng đầu vào của hồ sơ ảnh hưởng trực tiếp đến khả năng kiểm tra, bóc tách và báo giá.

Kinh nghiệm chọn vỏ tủ điện phù hợp

Chọn vỏ tủ điện không nên bắt đầu từ câu hỏi “loại nào rẻ nhất”. Cách làm phù hợp hơn là xác định điều kiện sử dụng, phạm vi cung cấp và mức độ hoàn thiện cần thiết.

Xác định rõ môi trường lắp đặt

Trước khi chọn vật liệu, hãy xác định:

• Vỏ tủ đặt trong nhà hay ngoài trời?
• Khu vực có bụi hoặc độ ẩm cao không?
• Có nước tác động trực tiếp không?
• Có hóa chất, hơi muối hoặc tác nhân ăn mòn không?
• Tủ đặt trên sàn, treo tường hay gắn vào khung khác?
• Có nguy cơ xe đẩy, hàng hóa hoặc máy móc va chạm không?
• Không gian mở cửa có bị giới hạn không?

Đây là nhóm thông tin cơ bản nhưng thường bị bỏ sót khi yêu cầu báo giá.

Không chọn vật liệu chỉ theo giá

Một vật liệu có giá thấp hơn ban đầu chưa chắc giúp tối ưu tổng chi phí nếu không phù hợp với môi trường sử dụng.

Việc lựa chọn cần cân nhắc:

• Khả năng bảo trì.
• Mức độ tiếp xúc với độ ẩm.
• Yêu cầu thẩm mỹ.
• Tuổi thọ mong muốn.
• Điều kiện vệ sinh.
• Khả năng sửa chữa bề mặt.
• Yêu cầu của hồ sơ dự án.

Tối ưu chi phí nên được hiểu là chọn đúng cấu hình cần thiết, tránh dư thừa nhưng cũng không cắt giảm những yếu tố ảnh hưởng trực tiếp đến khả năng sử dụng.

Kiểm tra bản vẽ trước khi đặt gia công

Một bản vẽ dùng để báo giá nên thể hiện rõ:

• Kích thước tổng thể.
• Kích thước từng chi tiết.
• Vị trí và kích thước lỗ chờ.
• Chiều mở cửa.
• Vị trí bản lề và khóa.
• Kích thước tấm lắp.
• Vật liệu.
• Độ dày.
• Dung sai quan trọng.
• Mã màu hoặc yêu cầu bề mặt.
• Phụ kiện đi kèm.
• Số lượng.

Nếu bản vẽ có nhiều phiên bản, cần ghi rõ phiên bản cuối cùng được sử dụng để báo giá và sản xuất.

Xác định rõ phạm vi cung cấp

Trước khi xác nhận đơn hàng, hai bên nên làm rõ:

• Chỉ gia công phần vỏ hay có tấm lắp.
• Có khóa và bản lề hay không.
• Có gioăng hay không.
• Có mái che hoặc chân đế hay không.
• Có gia công lỗ theo bản vẽ hay để nguyên.
• Có sơn tĩnh điện hoặc xử lý bề mặt không.
• Phụ kiện nào do bên đặt hàng cung cấp.
• Phụ kiện nào thuộc phạm vi của đơn vị gia công.
• Có yêu cầu đóng gói riêng hay không.

Việc ghi rõ phạm vi giúp hạn chế phát sinh khi nhận hàng.

Checklist thông tin cần gửi khi đặt gia công vỏ tủ điện

Khi cần báo giá vỏ tủ điện hoặc tủ điện rỗng theo yêu cầu, nên chuẩn bị các thông tin sau:

• Kích thước cao, rộng và sâu.
• File bản vẽ 2D hoặc 3D nếu có.
• Vật liệu.
• Độ dày từng bộ phận.
• Số lượng.
• Kiểu tủ: treo tường, tủ đứng hoặc dạng khác.
• Môi trường lắp đặt.
• Tủ dùng trong nhà hay ngoài trời.
• Màu sơn hoặc mã màu.
• Yêu cầu xử lý bề mặt.
• Vị trí và kích thước lỗ chờ.
• Chiều mở cửa.
• Số lượng cánh cửa.
• Tấm lắp thiết bị.
• Khóa.
• Bản lề.
• Gioăng.
• Mái che.
• Chân đế.
• Yêu cầu đóng gói.
• Địa điểm giao nhận.
• Thời điểm dự kiến cần hàng.
• Mẫu đối chiếu nếu là đơn hàng lặp lại.

Hồ sơ càng rõ thì việc kiểm tra khả năng gia công và lập báo giá càng chính xác. Với sản phẩm có nhiều lỗ chờ, chi tiết chấn gấp hoặc phụ kiện, nên gửi bản vẽ thay vì chỉ mô tả bằng tin nhắn.

Đơn vị đã có bản vẽ có thể gửi file kèm vật liệu, độ dày, số lượng và yêu cầu bề mặt để Thép Nhật CLC kiểm tra phạm vi gia công và phản hồi báo giá phù hợp.

Những lỗi thường gặp khi đặt vỏ tủ điện

Nhầm vỏ tủ điện với tủ điện hoàn chỉnh

Hậu quả:

Đơn vị báo giá có thể hiểu sai phạm vi, thiếu hoặc thừa các hạng mục không thuộc phần cơ khí.

Cách phòng tránh:

Ghi rõ cần vỏ rỗng, có hay không có tấm lắp, phụ kiện cơ khí và xử lý bề mặt.

Không cung cấp môi trường lắp đặt

Hậu quả:

Vật liệu hoặc cấu tạo được chọn có thể không phù hợp với bụi, độ ẩm, nước hoặc tác nhân ăn mòn tại công trình.

Cách phòng tránh:

Nêu rõ vị trí trong nhà, ngoài trời, khu vực ẩm, nhiều bụi hoặc có hóa chất.

Bản vẽ thiếu kích thước hoặc vị trí lỗ

Hậu quả:

Khó bóc tách vật tư, dễ phát sinh chỉnh sửa hoặc không thể lắp đặt theo dự kiến.

Cách phòng tránh:

Kiểm tra đủ kích thước tổng, kích thước chi tiết và tọa độ lỗ trước khi gửi.

Không thống nhất độ dày từng bộ phận

Hậu quả:

Thân, cửa, tấm lắp hoặc chân đế có thể được hiểu theo cùng một độ dày dù yêu cầu thực tế khác nhau.

Cách phòng tránh:

Ghi riêng độ dày cho từng bộ phận trên bản vẽ hoặc bảng vật tư.

Không ghi rõ chiều mở cửa

Hậu quả:

Cửa có thể vướng tường, cột, máy móc hoặc lối thao tác tại công trình.

Cách phòng tránh:

Thể hiện chiều mở trên bản vẽ mặt bằng và hình chiếu.

Chọn vật liệu hoặc lớp phủ không phù hợp

Hậu quả:

Bề mặt có thể xuống cấp sớm hơn mong đợi hoặc làm tăng chi phí không cần thiết.

Cách phòng tránh:

Chọn theo môi trường, hồ sơ kỹ thuật và mức độ bảo trì thực tế.

Không xác định phụ kiện thuộc phạm vi cung cấp

Hậu quả:

Khi giao hàng có thể thiếu khóa, bản lề, gioăng, bulông hoặc chân đế so với kỳ vọng.

Cách phòng tránh:

Lập danh sách phụ kiện kèm số lượng và ghi rõ bên cung cấp.

Thay đổi bản vẽ sau khi đã xác nhận sản xuất

Hậu quả:

Có thể phát sinh vật tư, thời gian và chi phí gia công lại.

Cách phòng tránh:

Dùng mã phiên bản bản vẽ và chỉ sản xuất theo bản đã được xác nhận cuối cùng.

Gia công vỏ tủ điện theo bản vẽ cần lưu ý gì?

Gia công theo bản vẽ giúp sản phẩm bám sát yêu cầu về kích thước và kết cấu, nhưng chỉ hiệu quả khi thông tin đầu vào đủ rõ.

Trước khi đặt hàng, nên kiểm tra:

• Bản vẽ có đầy đủ hình chiếu và kích thước hay chưa.
• Vật liệu đã được xác định rõ chưa.
• Độ dày từng chi tiết có thống nhất không.
• Dung sai ở các vị trí lắp ghép đã được ghi chú chưa.
• Vị trí lỗ có đủ tọa độ không.
• Mẫu hoặc bản duyệt đã được hai bên xác nhận chưa.
• Số lượng đã chốt chưa.
• Phụ kiện thuộc phạm vi bên nào cung cấp.
• Bề mặt hoàn thiện đã có mã màu hoặc mẫu chưa.
• Phương án đóng gói và vận chuyển có yêu cầu đặc biệt không.

Với sản phẩm có nhiều chi tiết hoặc sản xuất lặp lại, nên duyệt một mẫu trước khi triển khai số lượng lớn nếu quy trình dự án yêu cầu. Mẫu duyệt giúp kiểm tra kích thước, cách lắp phụ kiện và mức độ hoàn thiện bề mặt.

Khách hàng cần gia công vỏ tủ điện theo bản vẽ có thể gửi quy cách, kích thước, vật liệu, độ dày, số lượng và yêu cầu bề mặt để Thép Nhật CLC kiểm tra phương án phù hợp và lập báo giá rõ ràng hơn.

Câu hỏi thường gặp về vỏ tủ điện

Vỏ tủ điện là gì?

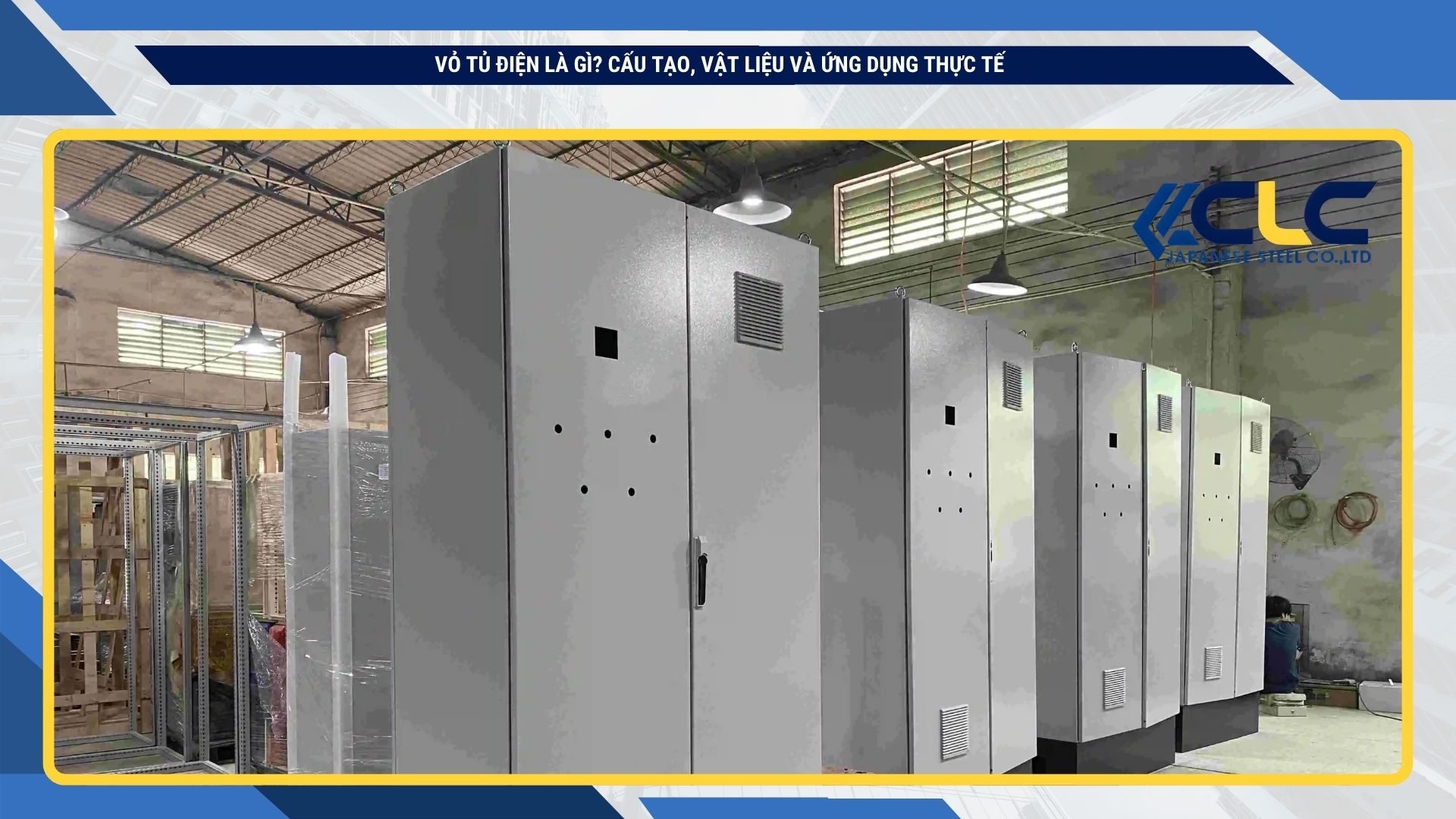

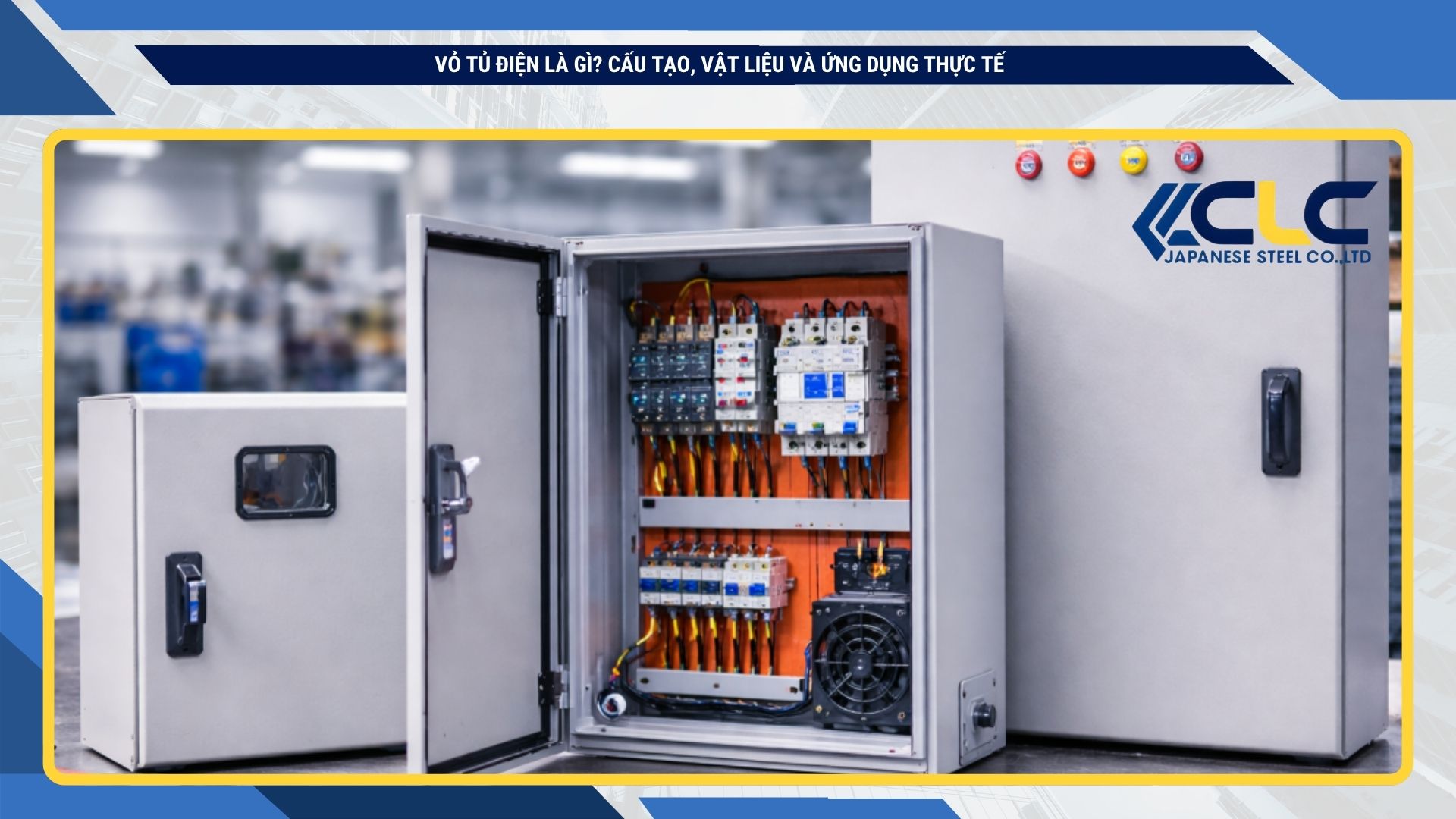

Vỏ tủ điện là kết cấu cơ khí bao bên ngoài, dùng để chứa và hỗ trợ bảo vệ thiết bị điện theo thiết kế. Vỏ có thể gồm thân, cửa, tấm lắp và các phụ kiện cơ khí.

Vỏ tủ điện và tủ điện rỗng có giống nhau không?

Hai thuật ngữ thường được dùng gần nghĩa nhau, nhưng phạm vi thực tế có thể khác về tấm lắp, khóa, gioăng, chân đế hoặc phụ kiện đi kèm. Cần kiểm tra bản vẽ và cấu hình sản phẩm.

Vỏ tủ điện thường làm bằng vật liệu gì?

Tôn sơn tĩnh điện và inox là hai nhóm vật liệu thường được cân nhắc. Việc lựa chọn phụ thuộc vào môi trường lắp đặt, yêu cầu bề mặt, kết cấu và ngân sách.

Độ dày vỏ tủ điện bao nhiêu là phù hợp?

Không có một độ dày dùng cho mọi sản phẩm. Độ dày cần được xác định theo kích thước, vật liệu, kết cấu gia cường, vị trí lắp và yêu cầu bản vẽ.

Vỏ tủ điện ngoài trời cần lưu ý gì?

Cần xem xét mưa, bụi, nắng, độ ẩm, mái che, gioăng, vị trí lỗ và phương án thoát nước. Không nên mặc định sản phẩm đạt một cấp bảo vệ nếu chưa có tài liệu xác nhận.

Cần gửi gì để báo giá gia công vỏ tủ điện?

Nên gửi bản vẽ, kích thước, vật liệu, độ dày, số lượng, màu sắc, xử lý bề mặt, vị trí lỗ và danh sách phụ kiện cần đi kèm.

Thép Nhật CLC có lắp ráp tủ điện hoàn chỉnh không?

Nội dung này chỉ đề cập đến phạm vi sản xuất và gia công phần vỏ hoặc tủ điện rỗng. Với yêu cầu ngoài phạm vi này, khách hàng cần liên hệ trực tiếp để xác nhận khả năng cung cấp.

Liên hệ Thép Nhật CLC để nhận báo giá tốt nhất

Nếu bạn đang tìm thang máng cáp cho nhà xưởng, công trình cơ điện hoặc kết cấu thép, đừng chọn theo cảm tính.

Hãy chọn đơn vị hiểu sản phẩm, làm chủ sản xuất và có kinh nghiệm thực tế.

Thép Nhật CLC mang đến cho bạn:

Sản phẩm của Thép Nhật CLC được gia công sản xuất trực tiếp tại xưởng
Kiểm soát độ dày rõ ràng
Báo giá một cách minh bạch và trực quan theo từng yêu cầu
Hỗ trợ bản vẽ và thiết kế bằng công nghệ 3D

Bạn không cần đoán. Bạn nhìn trước toàn bộ phương án trước khi thi công.

Điều này giúp bạn tránh sai sót, giảm lãng phí và chủ động ngay từ đầu.

Nếu bạn đang cần báo giá thang máng cáp, hãy liên hệ trực tiếp với Thép Nhật CLC. Bạn sẽ nhận được mức giá cạnh tranh cùng sản phẩm đúng chất lượng.

CÔNG TY TNHH THÉP NHẬT CLC

Văn Phòng: 68/5N Ấp Mỹ Hòa 3, Xã Hóc Môn, Tp. Hồ Chí Minh

Nhà Máy: T13/5 KDC Xuyên Á, Đức Hòa, Long An

Hotline: 083 86 86 179

Kinh doanh : 0866 39 79 78 - Mr. Sơn

Kinh doanh : 0567 77 6666 - Mr. Đạt

Kinh doanh : 0358 234 977 - Mr. Long

Email: thepnhatclc101025@gmail.com

Website: www.thepnhatclc.com

Chỉ cần gửi yêu cầu, bạn sẽ có phương án rõ ràng để triển khai ngay.

Lưu ý: Giá chỉ mang tính chất tham khảo, cần biết giá chính xác hãy liên hệ ngay cho Thép Nhật CLC nhé !
