Tiêu chuẩn máng cáp mới nhất hiện nay: TCVN, IEC và checklist lắp đặt thực tế

Chọn máng cáp sai tiêu chuẩn không chỉ làm công trình khó nghiệm thu. Nó còn kéo theo nhiều lỗi rất phiền: máng bị võng, tuyến rung, nắp cong, mối nối lệch, lớp mạ nhanh gỉ, cáp bị ép tại góc cua hoặc phải gia cố lại sau khi đã kéo dây.

Vì vậy, khi tìm hiểu tiêu chuẩn máng cáp, đừng chỉ hỏi “máng dày bao nhiêu là đủ”. Câu hỏi đúng phải là: máng dùng ở đâu, chịu bao nhiêu tải, đi trong nhà hay ngoài trời, dùng kẽm loại nào, khoảng cách giá đỡ bao nhiêu, có cần nối đất không và hồ sơ nghiệm thu yêu cầu theo TCVN hay IEC.

Trả lời nhanh: tiêu chuẩn máng cáp cần xem gì?

Tiêu chuẩn máng cáp tại Việt Nam nên xem theo 2 nhóm: TCVN 10688:2015 cho hệ thống máng cáp, thang cáp và TCVN 9208:2012 cho lắp đặt cáp, dây dẫn trong công trình công nghiệp. Nếu dự án yêu cầu tiêu chuẩn IEC máng cáp, cần đối chiếu IEC 61537 theo hồ sơ kỹ thuật. TCVN 10688:2015 ghi tương ứng IEC 61537:2006, còn IEC hiện có bản IEC 61537:2023 cho cable tray systems và cable ladder systems.

Tiêu chuẩn máng cáp là gì? Hiểu đúng để không chọn sai

Tiêu chuẩn máng cáp là tập hợp các yêu cầu dùng để kiểm tra máng có phù hợp cho việc đỡ, chứa và bảo vệ dây cáp trong công trình hay không.

Nhưng trong thực tế, nhiều người đang hiểu quá hẹp.

Họ chỉ hỏi:

• Máng dày 1.0 mm hay 1.2 mm?
• Máng cao 50 hay 100?
• Có nắp hay không?
• Giá bao nhiêu một mét?

Những câu hỏi này đúng, nhưng chưa đủ.

Một tuyến máng cáp đạt yêu cầu cần xét thêm:

• Loại vật liệu: sơn tĩnh điện, kẽm điện phân, mạ kẽm nhúng nóng, inox.
• Tải trọng cáp thực tế.
• Tải dự phòng khi mở rộng nhà xưởng.
• Khoảng cách ty treo hoặc giá đỡ.

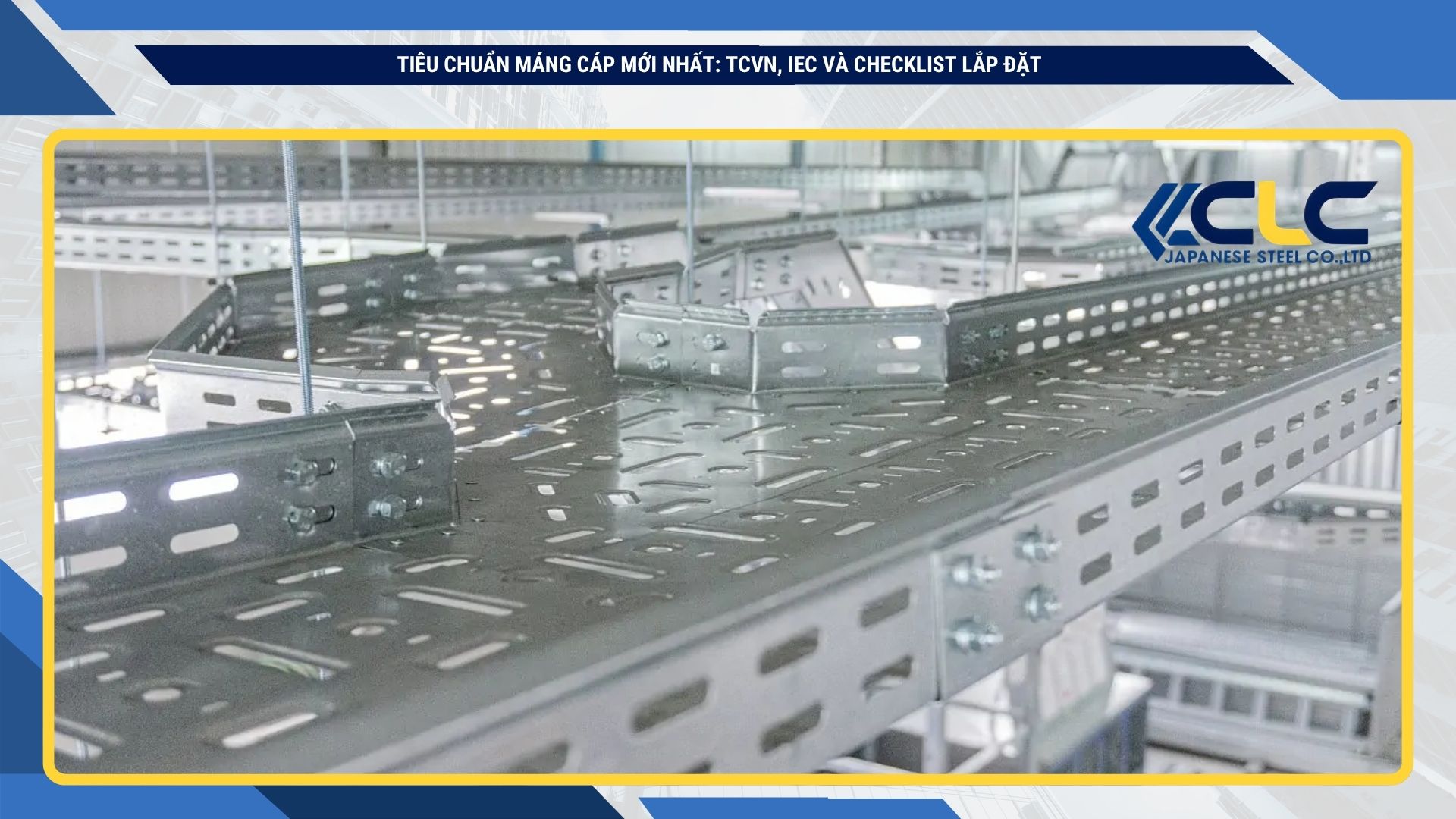

• Vị trí co, tê, chữ thập, giảm.
• Môi trường lắp đặt: khô, ẩm, ngoài trời, gần biển, hóa chất.
• Yêu cầu nối đất, liên kết điện.
• Hồ sơ nghiệm thu của chủ đầu tư.

Một ví dụ rất thường gặp: cùng là máng cáp 200x100, nhưng dùng trong trần kỹ thuật văn phòng sẽ khác hoàn toàn với tuyến máng ngoài trời trong nhà máy sản xuất. Nếu chỉ lấy cùng một độ dày và cùng một loại bề mặt cho cả hai nơi, công trình có thể tiết kiệm được một ít lúc mua nhưng trả giá ở khâu bảo trì.

Các tiêu chuẩn máng cáp cần biết tại Việt Nam

Tiêu chuẩn	Dùng để làm gì	Khi nào cần quan tâm
TCVN 10688:2015	Yêu cầu và thử nghiệm đối với hệ thống máng cáp, thang cáp	Khi chọn sản phẩm, kiểm tra kết cấu, vật liệu, tải trọng, thử nghiệm
TCVN 9208:2012	Lắp đặt cáp và dây dẫn điện trong công trình công nghiệp	Khi thi công, bố trí tuyến cáp, nghiệm thu hệ thống
IEC 61537	Tiêu chuẩn quốc tế cho hệ thống máng cáp và thang cáp	Khi dự án yêu cầu IEC, nhà máy FDI, hồ sơ kỹ thuật quốc tế
Specification dự án	Yêu cầu riêng của chủ đầu tư, tư vấn thiết kế hoặc tổng thầu	Khi báo giá, sản xuất, giao hàng và nghiệm thu

TCVN 10688:2015 quy định yêu cầu và thử nghiệm đối với hệ thống máng cáp, thang cáp được thiết kế để đỡ và chứa cáp; tiêu chuẩn này không áp dụng cho hệ thống ống, đường dẫn cáp, ống dẫn cáp hoặc bộ phận mang dòng.

TCVN 9208:2012 lại đi vào phần lắp đặt cáp và dây dẫn điện trong công trình công nghiệp, dùng cho điện áp xoay chiều đến 24 kV và điện áp một chiều đến 1500 V. Tiêu chuẩn này nhắc đến các hình thức đặt dây/cáp như khay cáp, thang cáp, hộp cáp, ống luồn dây, rãnh cáp, hầm cáp, khối ống cáp hoặc chôn dưới đất.

Nói gọn hơn:

• Chọn sản phẩm máng cáp: xem TCVN 10688.
• Thi công tuyến cáp: xem TCVN 9208.
• Dự án có yêu cầu quốc tế: đối chiếu IEC 61537.
• Dự án có bản vẽ/spec riêng: ưu tiên đúng hồ sơ được duyệt.

Tiêu chuẩn IEC máng cáp: cần hiểu đúng IEC 61537

Khi hồ sơ ghi “máng cáp theo IEC”, tiêu chuẩn thường được nhắc đến là IEC 61537.

IEC 61537:2023 quy định yêu cầu và thử nghiệm cho hệ thống máng cáp và thang cáp dùng để đỡ, chứa cáp, và có thể chứa thiết bị điện khác trong hệ thống điện hoặc viễn thông.

Điểm cần lưu ý: không nên ghi chung chung “đạt chuẩn IEC” nếu không biết dự án yêu cầu bản nào, thử nghiệm nào, hồ sơ nào. Với công trình thực tế, câu hỏi cần làm rõ là:

• Chủ đầu tư yêu cầu IEC 61537 hay chỉ tham chiếu?
• Cần test report hay chỉ cần sản xuất theo thông số?
• Dùng TCVN 10688:2015 hay đối chiếu thêm IEC 61537 bản mới?
• Có yêu cầu riêng về tải trọng, lớp phủ, nối đất, phụ kiện không?

Trong nhà máy FDI, khu công nghiệp có tư vấn nước ngoài hoặc công trình cần hồ sơ nghiệm thu chặt, phần “IEC” không nên viết cho đẹp. Nó ảnh hưởng trực tiếp đến báo giá, vật liệu, cách gia công và hồ sơ bàn giao.

Phân biệt máng cáp, thang cáp, khay cáp trước khi áp tiêu chuẩn

Nhiều bài trên Google đang gom chung “thang máng cáp” rồi viết một mạch. Cách đó tiện, nhưng dễ làm người mua chọn sai.

Loại	Đặc điểm	Nên dùng khi nào
Máng cáp	Dạng hộp hoặc khay kín hơn, có thể có nắp	Cần bảo vệ dây tốt, khu vực bụi, trần kỹ thuật, nhà xưởng

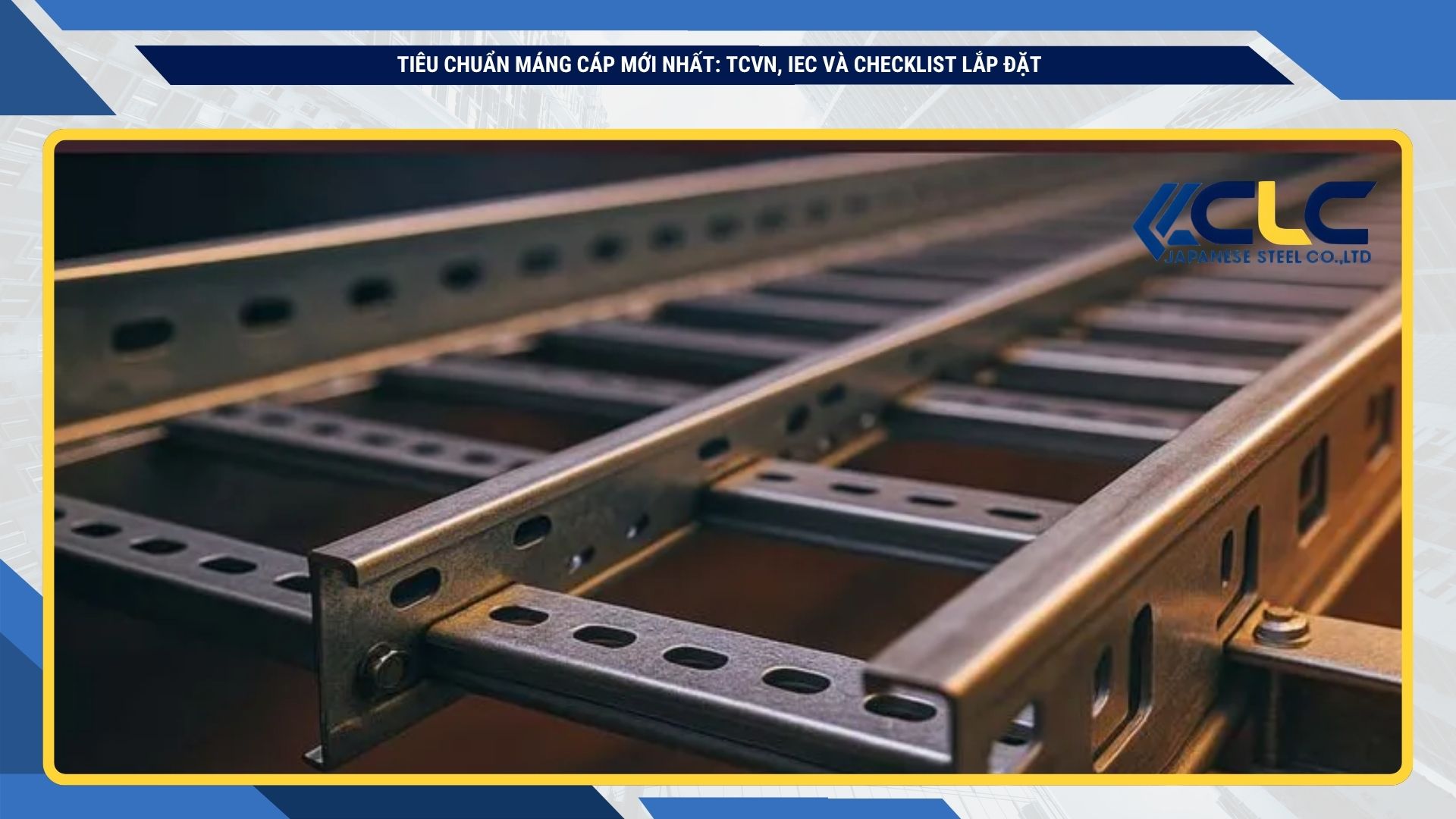

Thang cáp	Dạng thang hở, thoáng khí, chịu tải tốt	Tuyến cáp lực, tuyến dài, cần tản nhiệt tốt

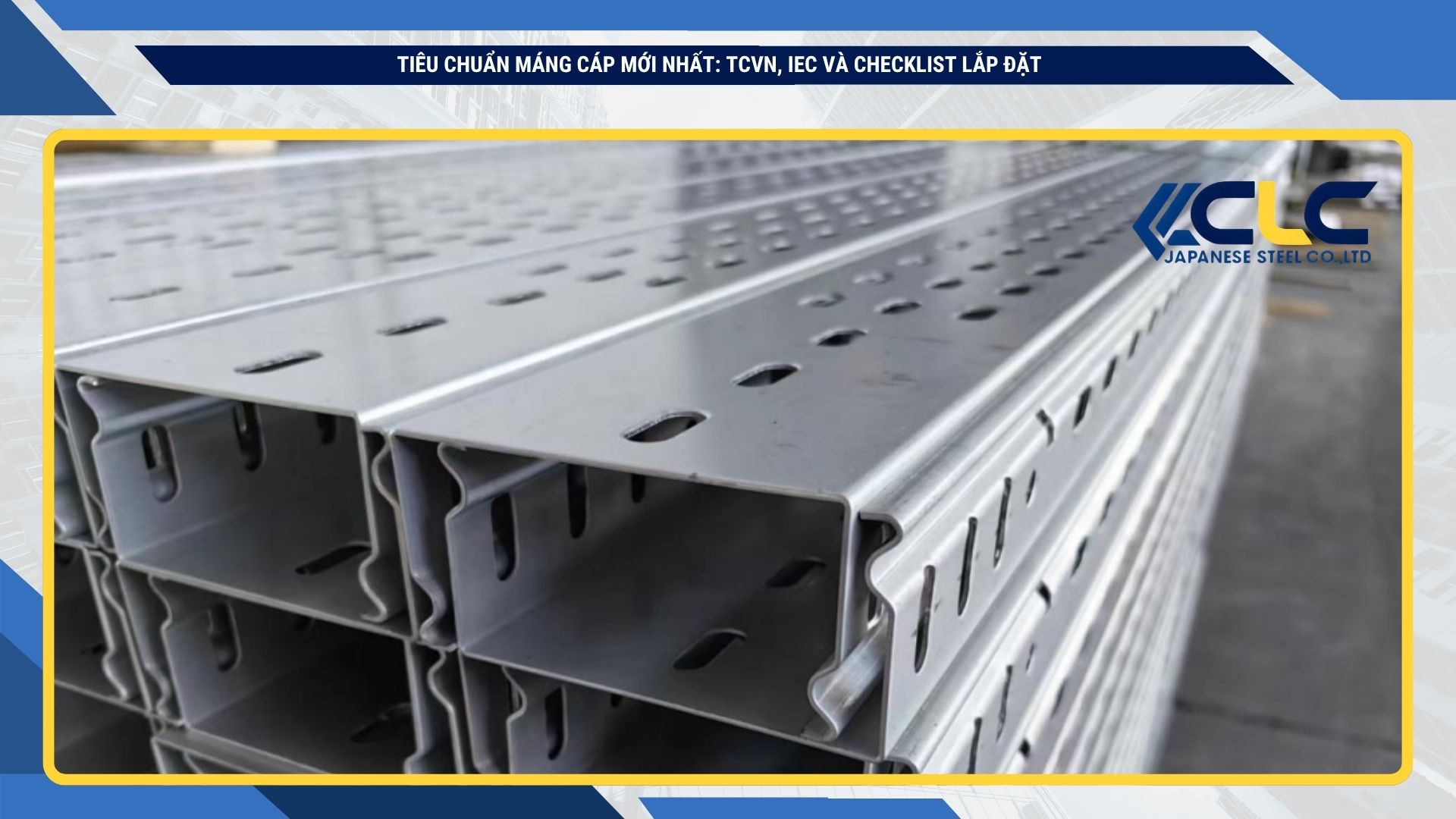

Khay cáp đục lỗ	Có lỗ thoáng, nhẹ hơn máng kín	Cáp trung bình, dễ bảo trì, cần thoáng khí
Khay lưới	Dạng lưới, nhẹ, dễ cắt uốn	Cáp mạng, cáp tín hiệu, trung tâm dữ liệu, hệ nhẹ

Nếu tuyến có nhiều cáp lực, thang cáp có thể hợp lý hơn máng kín. Nếu tuyến đi qua khu vực bụi hoặc cần bảo vệ dây tốt hơn, máng cáp có nắp lại đáng cân nhắc.

Sai lầm hay gặp là chọn theo tên gọi thay vì theo công năng. Nghe “máng cáp” thì mua máng cáp, trong khi tuyến đó đáng ra cần thang cáp hoặc khay cáp để thoát nhiệt tốt hơn.

Tiêu chuẩn máng cáp kẽm: chọn loại nào cho đúng công trình

Keyword “tiêu chuẩn máng cáp kẽm” thường đến từ người đã có nhu cầu mua. Họ không cần nghe lại định nghĩa. Họ cần biết loại kẽm nào dùng được cho công trình của mình.

Máng cáp kẽm điện phân

Máng cáp kẽm điện phân thường phù hợp với môi trường trong nhà, khô, ít hơi ẩm và ít tác nhân ăn mòn.

Ưu điểm:

• Bề mặt sáng, đẹp.
• Giá dễ chịu hơn mạ kẽm nhúng nóng.
• Phù hợp văn phòng, trần kỹ thuật, nhà xưởng khô.

Rủi ro nếu dùng sai:

• Không phù hợp cho môi trường ẩm lâu dài.
• Dễ xuống cấp nếu đặt ngoài trời hoặc khu vực nhiều hơi nước.
• Mép cắt, vị trí trầy xước dễ bị ảnh hưởng trước.

Máng cáp mạ kẽm nhúng nóng

Máng cáp mạ kẽm nhúng nóng phù hợp hơn với môi trường ngoài trời, nhà máy ẩm, khu công nghiệp, nơi khó bảo trì hoặc khu vực có nguy cơ ăn mòn cao hơn.

Ưu điểm:

• Khả năng chống gỉ tốt hơn trong điều kiện khắc nghiệt.
• Phù hợp tuyến ngoài trời.
• Giảm rủi ro phải thay sớm.

Rủi ro nếu chỉ nhìn giá:

• Giá ban đầu cao hơn.
• Bề mặt có thể không “mịn đẹp” như sơn tĩnh điện.
• Cần xác nhận rõ yêu cầu lớp mạ trong hồ sơ đặt hàng.

Máng cáp sơn tĩnh điện có thay được máng cáp kẽm không?

Có thể, nhưng không phải trong mọi trường hợp.

Sơn tĩnh điện phù hợp với khu vực trong nhà, khô, cần thẩm mỹ hoặc cần phân màu tuyến cáp. Ví dụ: tuyến điện nhẹ màu trắng, tuyến cáp lực màu cam, tuyến điều khiển màu xám.

Nhưng nếu dùng ngoài trời, khu ẩm hoặc gần hóa chất, chỉ chọn vì sơn đẹp là hơi liều. Đẹp lúc giao hàng không có nghĩa là bền sau vài mùa mưa.

Bảng chọn nhanh vật liệu máng cáp

Loại máng cáp	Môi trường phù hợp	Nên dùng khi	Rủi ro nếu dùng sai
Kẽm điện phân	Trong nhà, khô	Cần giá hợp lý, bề mặt sáng	Dễ xuống cấp trong môi trường ẩm
Mạ kẽm nhúng nóng	Ngoài trời, ẩm, công nghiệp	Cần độ bền, khó bảo trì	Chi phí đầu vào cao hơn
Sơn tĩnh điện	Trong nhà, cần thẩm mỹ	Cần màu sắc, đồng bộ kiến trúc	Không hợp môi trường ăn mòn mạnh
Inox	Ven biển, hóa chất, môi trường đặc biệt	Cần chống gỉ cao	Giá cao

Tiêu chuẩn về kích thước, độ dày và tải trọng máng cáp

Không có một độ dày duy nhất đúng cho mọi công trình.

Máng cáp dày bao nhiêu phụ thuộc vào:

• Chiều rộng và chiều cao máng.
• Tổng tải dây cáp bên trong.
• Có nắp hay không.
• Khoảng cách giá đỡ.
• Vật liệu máng.
• Tuyến đi thẳng hay nhiều co, tê, chuyển hướng.
• Công trình có cần chừa tải dự phòng không.

Ví dụ thực tế:

Một tuyến máng 100x50 đi cáp tín hiệu trong nhà không thể lấy cùng tiêu chí với tuyến máng 400x100 chứa nhiều cáp lực trong nhà xưởng. Nếu cùng chọn một độ dày chỉ vì “bên kia cũng dùng vậy”, khả năng võng đáy, cong nắp hoặc lệch mối nối là chuyện rất dễ xảy ra.

Cách chọn độ dày theo tình huống

Tình huống	Rủi ro chính	Hướng chọn thực tế
Tuyến cáp nhẹ, trong nhà	Ít tải, ít võng	Chọn theo bản vẽ, tránh lãng phí vật liệu
Tuyến cáp lực	Võng máng, rung tuyến	Tăng độ dày, kiểm tra tải thực tế
Máng rộng	Đáy máng dễ võng	Tăng độ dày hoặc rút ngắn khoảng cách support
Ngoài trời	Gỉ, ăn mòn, nước đọng	Ưu tiên mạ kẽm nhúng nóng, có nắp phù hợp
Nhà máy có thể mở rộng	Quá tải sau này	Chừa không gian và tải dự phòng
Nhiều co, tê, giảm	Lệch tuyến, yếu tại điểm nối	Dùng phụ kiện đồng bộ, gia cố vị trí chuyển hướng

Một mẹo rất thực tế: đừng chỉ tính tải hiện tại. Nhà xưởng thường phát sinh thêm máy, thêm tủ, thêm line sản xuất. Nếu máng vừa khít từ ngày đầu, vài năm sau tuyến cáp sẽ thành “đường kẹt xe giờ tan tầm”.

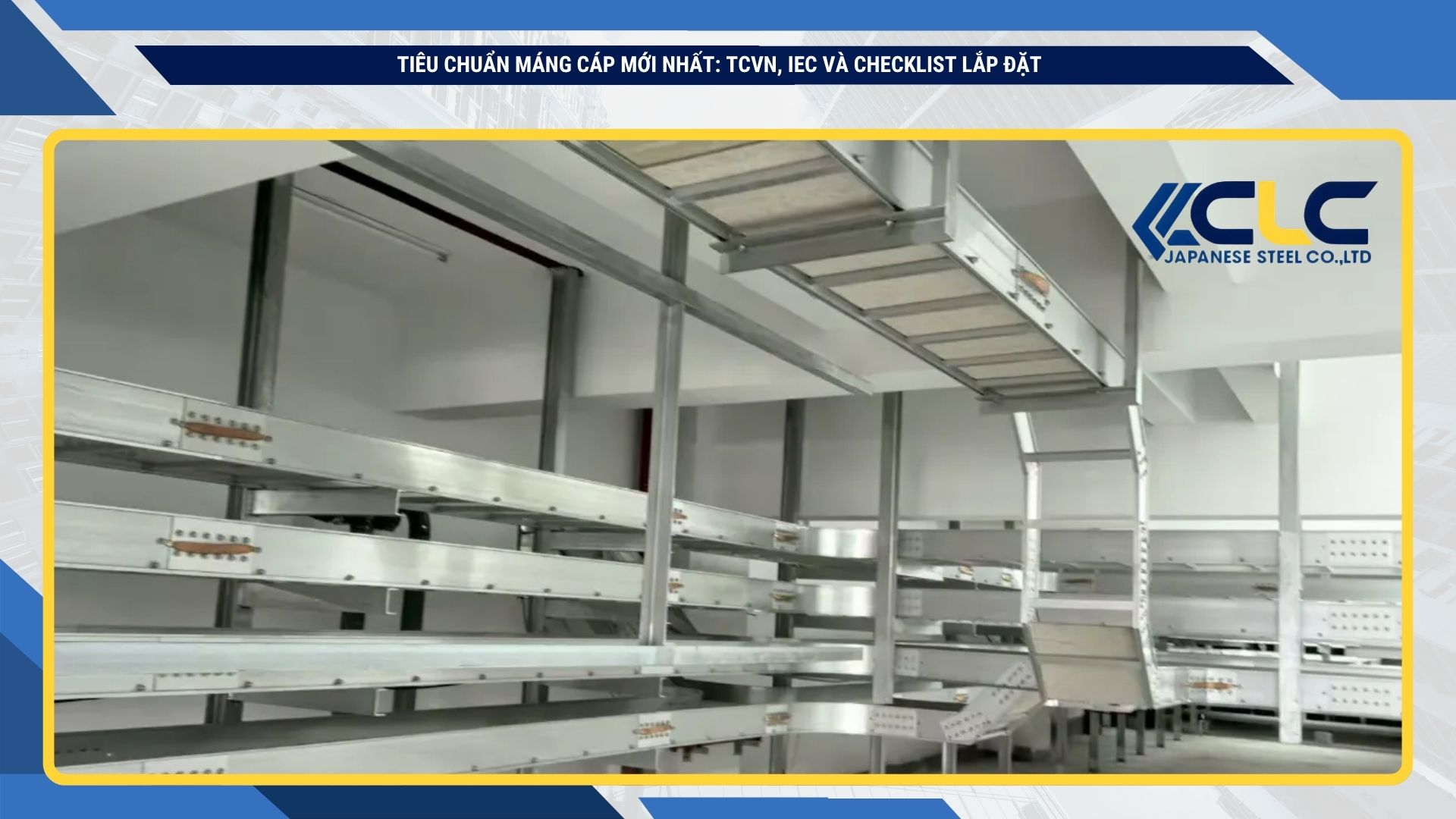

Tiêu chuẩn lắp đặt máng cáp: phần dễ sai nhất ngoài công trường

Phần lắp đặt thường gây lỗi nhiều hơn phần mua hàng.

Máng sản xuất đúng nhưng treo sai vẫn hỏng. Máng đủ dày nhưng support quá xa vẫn võng. Máng đẹp nhưng thiếu phụ kiện vẫn khó nghiệm thu.

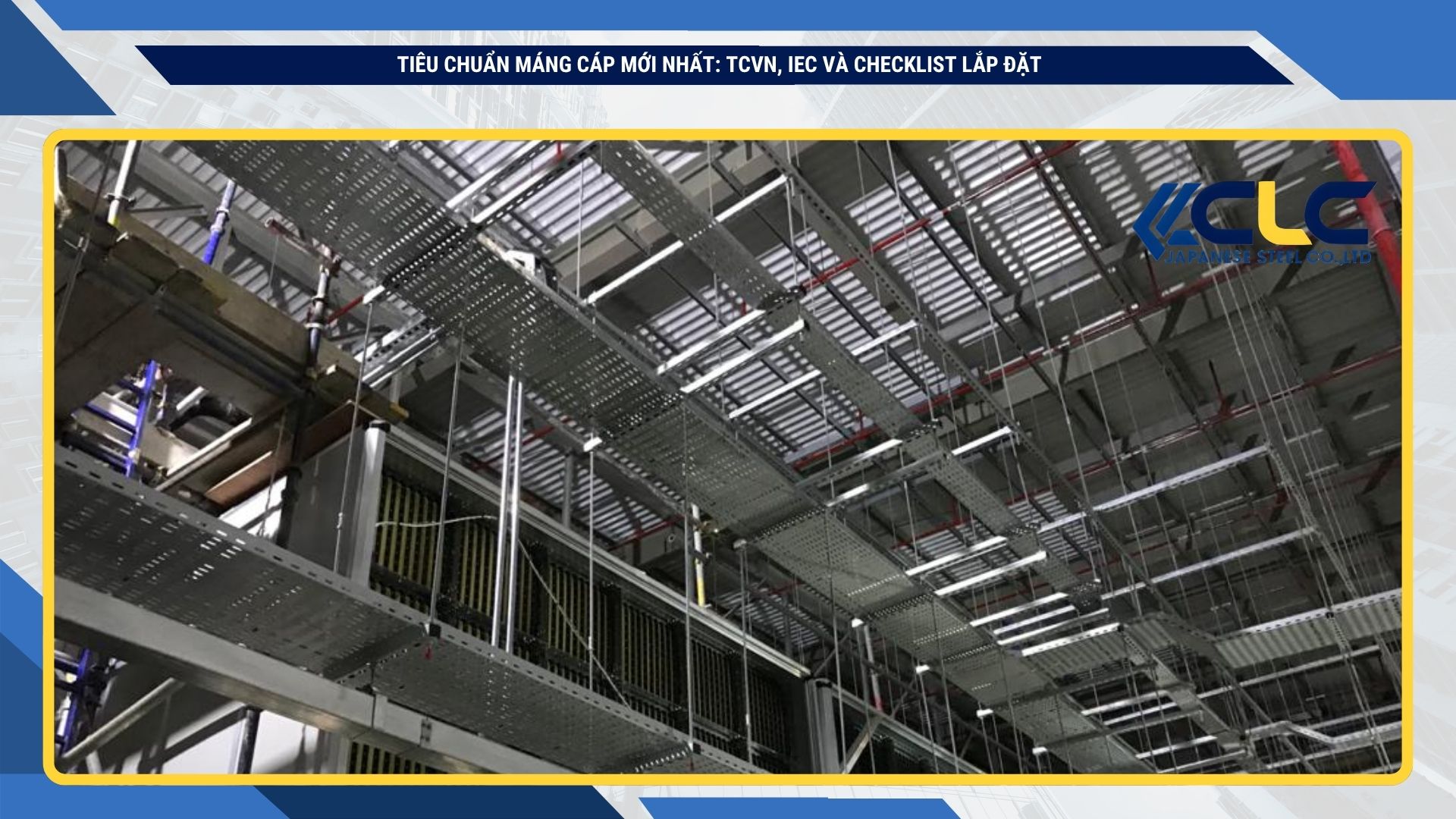

Khoảng cách giá đỡ, ty treo

Nhiều công trình dùng khoảng cách giá đỡ phổ biến khoảng 1,5 đến 2 m. Tuy nhiên, không nên đóng đinh con số này cho mọi trường hợp.

Cần điều chỉnh theo:

• Chiều rộng máng.
• Độ dày máng.
• Tổng tải cáp.
• Có nắp hay không.
• Tuyến trong nhà hay ngoài trời.
• Vị trí thẳng hay chuyển hướng.
• Yêu cầu trong bản vẽ thi công.

Với tuyến tải nặng, máng rộng hoặc nhiều cáp lực, khoảng cách treo cần được kiểm tra lại. Đừng để đội thi công tự “ước lượng bằng mắt”. Mắt nhìn thì thẳng, nhưng cáp đặt vào rồi mới biết đời không như bản vẽ.

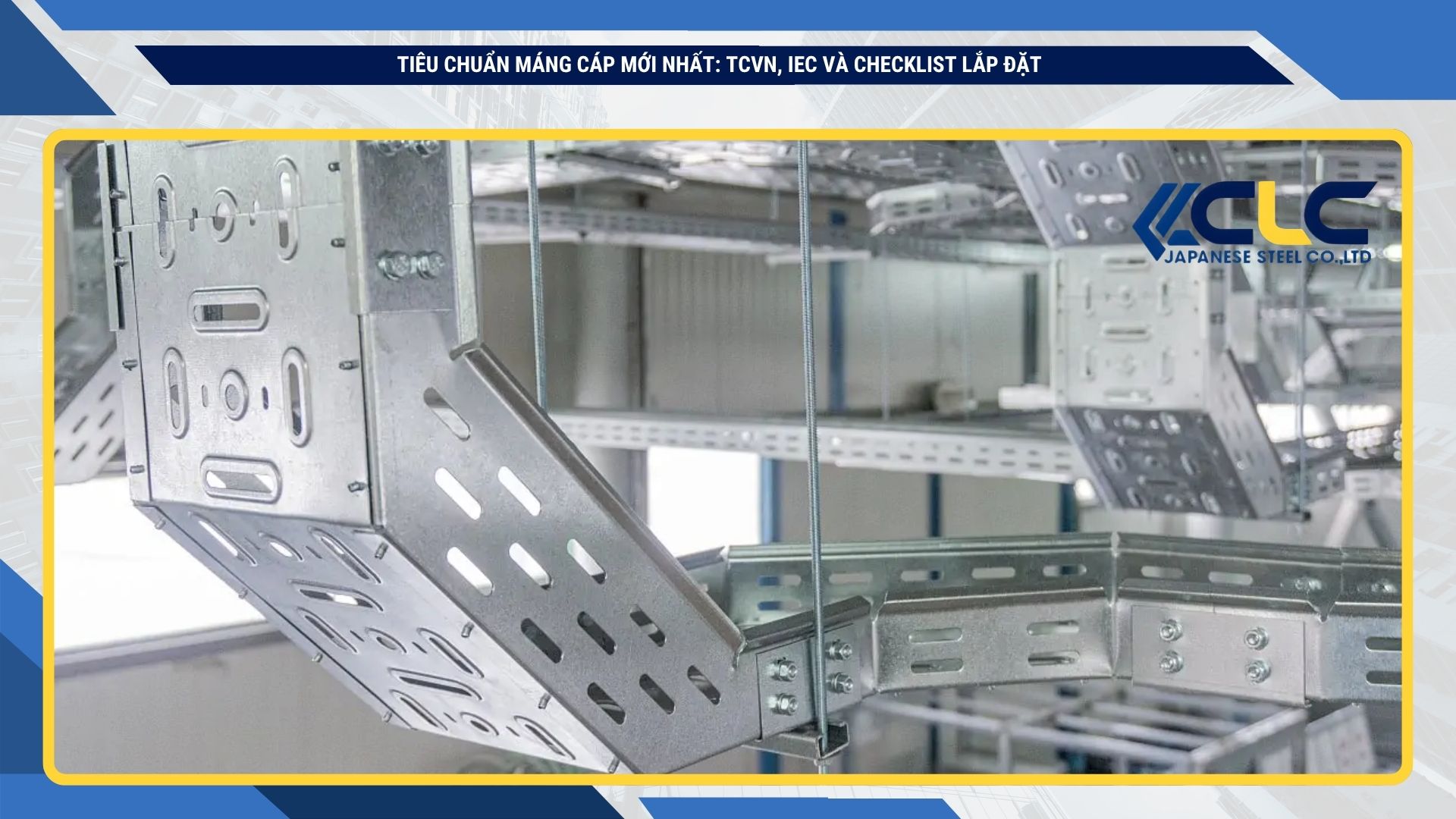

Vị trí nên gia cố

Các vị trí sau nên được kiểm tra kỹ hơn đoạn thẳng:

• Co ngang.
• Co lên, co xuống.
• Tê.
• Chữ thập.
• Đoạn giảm kích thước.
• Đoạn gần tủ điện.
• Đoạn giao với ống gió, ống nước, kết cấu thép.
• Đoạn có nhiều cáp lực nặng.
• Đoạn ngoài trời chịu gió, rung hoặc nước mưa.

Nếu tuyến máng bị võng, hãy nhìn trước vào các điểm này. Lỗi thường không nằm ở giữa đoạn thẳng đẹp đẽ, mà nằm ở chỗ đổi hướng, nối phụ kiện hoặc treo thiếu giá đỡ.

Nối đất và liên kết điện

Với máng cáp kim loại, cần xem yêu cầu nối đất hoặc liên kết điện trong thiết kế hệ thống điện. Đây là phần nhiều người mua không hỏi, nhưng lúc nghiệm thu lại bị nhắc.

Các vị trí cần chú ý:

• Mối nối giữa các đoạn máng.
• Đoạn co, tê, chữ thập.
• Tuyến gần tủ điện.
• Khu vực có rung động.
• Tuyến dài qua nhiều khu vực.

Không nên mặc định “bắt bulong là xong”. Một hệ máng nhìn chắc chưa chắc đã đạt yêu cầu về liên kết điện nếu thiết kế có yêu cầu riêng.

Checklist nghiệm thu máng cáp trước khi bàn giao

Dùng checklist này trước khi nghiệm thu hoặc trước khi xác nhận đơn hàng.

Hạng mục kiểm tra	Cần đạt
Kích thước	Đúng chiều rộng, chiều cao, chiều dài theo bản vẽ hoặc đơn đặt hàng
Vật liệu	Đúng sơn tĩnh điện, kẽm điện phân, mạ kẽm nhúng nóng hoặc inox
Độ dày	Đúng specification, không ghi mập mờ
Bề mặt	Không móp nặng, không trầy sâu, không bong lớp phủ lớn
Mép cắt	Không sắc cạnh gây hại cho cáp
Phụ kiện	Đủ co, tê, chữ thập, giảm, nối, nắp
Mối nối	Thẳng, chắc, đủ bulong
Giá đỡ	Đúng khoảng cách thiết kế, không treo quá xa
Độ võng	Không võng bất thường sau khi đặt cáp
Nắp máng	Khớp, không cong vênh, không bung khi vận hành
Tiếp địa	Thực hiện theo yêu cầu thiết kế
Không gian cáp	Không nhồi quá đầy, còn khả năng bảo trì
Hồ sơ	Có báo giá, bản vẽ, thông số, CO/CQ nếu dự án yêu cầu

Một kinh nghiệm nhỏ nhưng đáng tiền: hãy nghiệm thu sau khi đặt tải cáp thực tế, không chỉ nhìn máng rỗng. Máng rỗng thì tuyến nào cũng đẹp. Có cáp vào mới biết ai bền.

Lỗi thường gặp khi chọn và lắp đặt máng cáp

Chọn máng quá mỏng để giảm giá

Đây là lỗi phổ biến nhất.

Lúc báo giá, chênh vài chục nghìn mỗi mét nhìn có vẻ đáng kể. Nhưng nếu tuyến bị võng, phải tháo ra gia cố, bổ sung giá đỡ hoặc thay đoạn mới, chi phí nhân công và thời gian dừng việc sẽ cao hơn nhiều.

Nên hỏi rõ:

• Độ dày thực tế là bao nhiêu?
• Độ dày trước sơn/mạ hay sau sơn/mạ?
• Máng rộng bao nhiêu thì nên tăng độ dày?
• Có nắp không?
• Tổng tải cáp khoảng bao nhiêu?

Dùng sai vật liệu kẽm

Trong nhà khô dùng kẽm điện phân có thể hợp lý. Ngoài trời hoặc khu ẩm mà vẫn chọn kẽm điện phân chỉ vì rẻ thì rủi ro cao hơn.

Một số công trình nhà xưởng có hơi nước, dầu, bụi công nghiệp hoặc gần khu xử lý hóa chất. Những nơi này không nên chọn vật liệu theo thói quen. Phải chọn theo môi trường.

Không tính tải dự phòng

Nhiều tuyến máng ban đầu chỉ đi vài sợi cáp. Sau một thời gian, nhà xưởng thêm máy móc, thêm line sản xuất, thêm tủ điều khiển. Cáp tăng lên nhưng máng không tăng theo.

Kết quả:

• Cáp bị nhồi đầy.
• Khó kiểm tra.
• Khó kéo thêm dây.
• Tăng tải lên hệ treo.
• Máng võng hoặc rung.

Khi chọn máng cho nhà máy, nên tính phần dự phòng hợp lý. Không cần mua quá dư, nhưng cũng đừng chọn sát đến mức “mở rộng là thua”.

Bỏ qua phụ kiện đồng bộ

Máng tốt nhưng phụ kiện kém vẫn lỗi.

Các lỗi thường thấy:

• Co không đúng kích thước.
• Tê lệch cao độ.
• Nắp không khớp.
• Bản nối yếu.
• Thiếu bulong.
• Phụ kiện khác màu, khác lớp phủ.
• Đoạn giảm làm cáp bị gập.

Khi đặt hàng, cần báo rõ cả phụ kiện. Đừng chỉ gửi tổng mét dài. Một tuyến máng không thể chạy bằng ý chí và vài đoạn thẳng.

Không kiểm tra bản vẽ trước khi sản xuất

Bản vẽ thiếu thông tin sẽ dẫn đến báo giá sai.

Cần kiểm tra:

• Kích thước từng tuyến.
• Cao độ lắp đặt.
• Vị trí co, tê, giảm.
• Có nắp hay không.
• Độ dày.
• Vật liệu.
• Màu sơn hoặc lớp mạ.
• Số lượng phụ kiện.
• Yêu cầu giao hàng theo đợt hay một lần.

Nếu bản vẽ chưa rõ, nên hỏi lại trước khi sản xuất. Hỏi thêm một lần thì hơi mất công. Làm sai một lô hàng thì mất tiền thật.

Kinh nghiệm chọn máng cáp theo từng công trình

Nhà xưởng trong nhà

Với nhà xưởng trong nhà, cần cân bằng giữa chi phí và độ bền.

Nên chú ý:

• Tuyến cáp lực nên kiểm tra tải riêng.
• Tuyến cáp tín hiệu không nên đi chung bừa với cáp lực.
• Khu vực khô có thể cân nhắc sơn tĩnh điện hoặc kẽm điện phân.
• Khu vực gần máy móc rung nên kiểm tra lại support.
• Nếu có khả năng mở rộng sản xuất, nên chừa tải dự phòng.

Tình huống thực tế: một xưởng ban đầu dùng máng mỏng cho tuyến cáp lực vì muốn giảm chi phí. Khi thêm máy, tuyến cáp nặng hơn, đáy máng bắt đầu võng ở các nhịp treo dài. Cuối cùng phải bổ sung ty treo và thay một số đoạn. Khoản “tiết kiệm” ban đầu bay khá nhanh.

Công trình ngoài trời

Ngoài trời không chỉ có nắng mưa. Còn có nước đọng, bụi, rung, nhiệt độ thay đổi và ăn mòn.

Nên chú ý:

• Ưu tiên mạ kẽm nhúng nóng nếu điều kiện ẩm hoặc khó bảo trì.
• Có nắp ở khu vực cần bảo vệ cáp.
• Tránh thiết kế khiến nước đọng lâu trong máng.
• Kiểm tra mép cắt và vị trí khoan sau thi công.
• Gia cố tốt ở các đoạn đổi hướng.

Nếu dùng máng sơn tĩnh điện ngoài trời, cần xem rất kỹ yêu cầu lớp sơn, môi trường và tuổi thọ mong muốn. Đừng chọn chỉ vì màu đẹp.

Nhà máy gần biển hoặc khu hóa chất

Đây là nhóm không nên áp dụng kinh nghiệm của nhà xưởng thông thường.

Cần cân nhắc:

• Mức độ ăn mòn.
• Hơi muối, hơi hóa chất, độ ẩm.
• Yêu cầu vệ sinh, bảo trì.
• Tuổi thọ mong muốn.
• Ngân sách thay thế trong tương lai.

Trong nhiều trường hợp, inox hoặc lớp bảo vệ cao hơn có thể đắt lúc đầu nhưng hợp lý hơn khi tính cả vòng đời sử dụng.

Công trình cần báo giá nhanh

Muốn báo giá máng cáp nhanh và ít sai, nên gửi đủ:

• Chiều rộng, chiều cao máng.
• Độ dày.
• Vật liệu.
• Tổng chiều dài.
• Có nắp hay không.
• Danh sách phụ kiện.
• Màu sơn hoặc lớp mạ.
• Địa điểm giao hàng.
• Bản vẽ nếu có.
• Yêu cầu CO/CQ hoặc hồ sơ nghiệm thu.

Chỉ gửi một câu “báo giá máng cáp 200x100” thì nhà cung cấp có thể báo, nhưng khả năng sai rất cao. Máng 200x100 còn thiếu độ dày, vật liệu, nắp, phụ kiện, số lượng và điều kiện giao hàng.

Bảng tóm tắt tiêu chuẩn máng cáp cần nhớ

Hạng mục	Cần kiểm tra	Sai lầm thường gặp
Tiêu chuẩn	TCVN 10688, TCVN 9208, IEC nếu dự án yêu cầu	Chỉ hỏi độ dày
Vật liệu	Kẽm điện phân, nhúng nóng, sơn tĩnh điện, inox	Dùng sai môi trường
Độ dày	Theo tải, chiều rộng, nhịp treo	Chọn mỏng để giảm giá
Tải trọng	Tải cáp hiện tại và dự phòng	Không tính mở rộng
Giá đỡ	Khoảng cách, vị trí gia cố	Treo quá xa
Phụ kiện	Co, tê, chữ thập, giảm, nối, nắp	Không đồng bộ
Lắp đặt	Cao độ, tuyến đi, giao cắt hệ khác	Thi công theo cảm tính
Nối đất	Theo thiết kế điện	Bỏ qua đến lúc nghiệm thu

Khi nào nên nhờ nhà cung cấp tư vấn trước khi đặt hàng?

Bạn nên hỏi kỹ trước khi đặt nếu công trình có một trong các tình huống sau:

• Tuyến máng rộng hoặc dài.
• Có nhiều cáp lực.
• Lắp ngoài trời.
• Nhà máy ẩm, gần biển hoặc có hóa chất.
• Chủ đầu tư yêu cầu TCVN, IEC hoặc hồ sơ nghiệm thu.
• Cần gia công theo bản vẽ riêng.
• Chưa chắc nên dùng sơn tĩnh điện, kẽm điện phân hay mạ kẽm nhúng nóng.
• Muốn tối ưu chi phí nhưng không muốn mua sai.

Thép Nhật CLC cung cấp thép và vật tư công nghiệp tại Việt Nam, hỗ trợ tư vấn rõ ràng theo kích thước, vật liệu, độ dày, môi trường lắp đặt và yêu cầu công trình. Với các đơn hàng máng cáp, thang máng cáp hoặc vật tư liên quan, nên gửi bản vẽ hoặc thông số kỹ thuật để được kiểm tra trước khi báo giá. Cách này giúp chọn đúng sản phẩm, hạn chế thiếu phụ kiện và tránh phát sinh khi thi công.

FAQ về tiêu chuẩn máng cáp

Tiêu chuẩn máng cáp mới nhất hiện nay là gì?

Tại Việt Nam, nên xem TCVN 10688:2015 cho hệ thống máng cáp, thang cáp và TCVN 9208:2012 cho lắp đặt cáp, dây dẫn trong công trình công nghiệp. Nếu dự án yêu cầu tiêu chuẩn quốc tế, cần đối chiếu IEC 61537 theo hồ sơ kỹ thuật.

Tiêu chuẩn IEC máng cáp là tiêu chuẩn nào?

Tiêu chuẩn IEC thường được nhắc đến là IEC 61537. Đây là tiêu chuẩn cho hệ thống máng cáp và thang cáp dùng để đỡ, chứa cáp trong hệ thống điện hoặc viễn thông.

Tiêu chuẩn máng cáp kẽm nên chọn loại nào?

Không có một loại kẽm đúng cho mọi công trình. Kẽm điện phân thường hợp với môi trường trong nhà, khô. Mạ kẽm nhúng nóng phù hợp hơn với ngoài trời, khu ẩm, nhà máy công nghiệp hoặc nơi khó bảo trì.

Máng cáp dày bao nhiêu là đạt tiêu chuẩn?

Độ dày máng cáp phụ thuộc vào chiều rộng máng, tải cáp, vật liệu, khoảng cách giá đỡ và điều kiện lắp đặt. Không nên chọn một độ dày cố định cho mọi tuyến.

Khoảng cách giá đỡ máng cáp bao nhiêu là đúng?

Khoảng cách phổ biến ngoài công trường thường khoảng 1,5 đến 2 m, nhưng cần kiểm tra theo tải cáp, kích thước máng, độ dày và bản vẽ thiết kế. Với tuyến tải nặng, không nên treo quá xa.

Máng cáp có cần nối đất không?

Với máng cáp kim loại, cần xem yêu cầu nối đất hoặc liên kết điện trong thiết kế hệ thống điện. Đây là hạng mục không nên bỏ qua, đặc biệt với công trình cần nghiệm thu kỹ.

Muốn báo giá máng cáp cần gửi thông tin gì?

Cần gửi kích thước, độ dày, vật liệu, tổng chiều dài, có nắp hay không, danh sách phụ kiện, môi trường lắp đặt, địa điểm giao hàng và bản vẽ nếu có.

Kết luận

Tiêu chuẩn máng cáp không chỉ là một dòng ghi trong hồ sơ kỹ thuật. Nó quyết định máng có chịu được tải không, có phù hợp môi trường không, có dễ thi công không và có qua nghiệm thu không.

Muốn chọn đúng, hãy kiểm tra đủ 6 điểm: tiêu chuẩn áp dụng, vật liệu, độ dày, tải trọng, cách lắp đặt và phụ kiện. Với công trình cần TCVN, IEC hoặc báo giá theo bản vẽ, nên trao đổi rõ từ đầu để tránh mua sai.

Thép Nhật CLC cung cấp thép và vật tư công nghiệp tại Việt Nam, giá cạnh tranh, tư vấn rõ ràng và hỗ trợ chọn đúng sản phẩm theo nhu cầu thực tế của công trình.

Liên hệ Thép Nhật CLC để nhận báo giá tốt nhất

Nếu bạn đang tìm thang máng cáp cho nhà xưởng, công trình cơ điện hoặc kết cấu thép, đừng chọn theo cảm tính.

Hãy chọn đơn vị hiểu sản phẩm, làm chủ sản xuất và có kinh nghiệm thực tế.

Thép Nhật CLC mang đến cho bạn:

Sản phẩm của Thép Nhật CLC được gia công sản xuất trực tiếp tại xưởng
Kiểm soát độ dày rõ ràng
Báo giá một cách minh bạch và trực quan theo từng yêu cầu
Hỗ trợ bản vẽ và thiết kế bằng công nghệ 3D

Bạn không cần đoán. Bạn nhìn trước toàn bộ phương án trước khi thi công.

Điều này giúp bạn tránh sai sót, giảm lãng phí và chủ động ngay từ đầu.

Nếu bạn đang cần báo giá thang máng cáp, hãy liên hệ trực tiếp với Thép Nhật CLC. Bạn sẽ nhận được mức giá cạnh tranh cùng sản phẩm đúng chất lượng.

Website: https://thepnhatclc.com/

Chỉ cần gửi yêu cầu, bạn sẽ có phương án rõ ràng để triển khai ngay.

Lưu ý: Giá chỉ mang tính chất tham khảo, cần biết giá chính xác hãy liên hệ ngay cho Thép Nhật CLC nhé !
