Bóc tách khối lượng thang máng cáp là một bước quan trọng khi lập BOQ, dự toán hoặc chuẩn bị hồ sơ mời thầu. Chỉ cần thiếu một số hạng mục như co, tê, giá đỡ hay nắp máng, khối lượng vật tư thực tế có thể chênh lệch so với nhu cầu thi công, dẫn đến phát sinh chi phí và kéo dài thời gian đặt hàng.

Bài viết này hướng dẫn quy trình bóc tách khối lượng thang máng cáp từ bản vẽ theo cách dễ áp dụng, đồng thời chia sẻ những lưu ý thực tế giúp nhà thầu, kỹ sư M&E và đơn vị dự toán chuẩn bị hồ sơ báo giá đầy đủ hơn.

Trả lời nhanh

Bóc tách khối lượng thang máng cáp là quá trình xác định đầy đủ chiều dài tuyến, quy cách, vật liệu, phụ kiện và giá đỡ từ bản vẽ công trình để lập BOQ, dự toán hoặc gửi báo giá. Việc bóc tách đầy đủ giúp hạn chế thiếu vật tư, giảm phát sinh và hỗ trợ lựa chọn phương án gia công phù hợp.

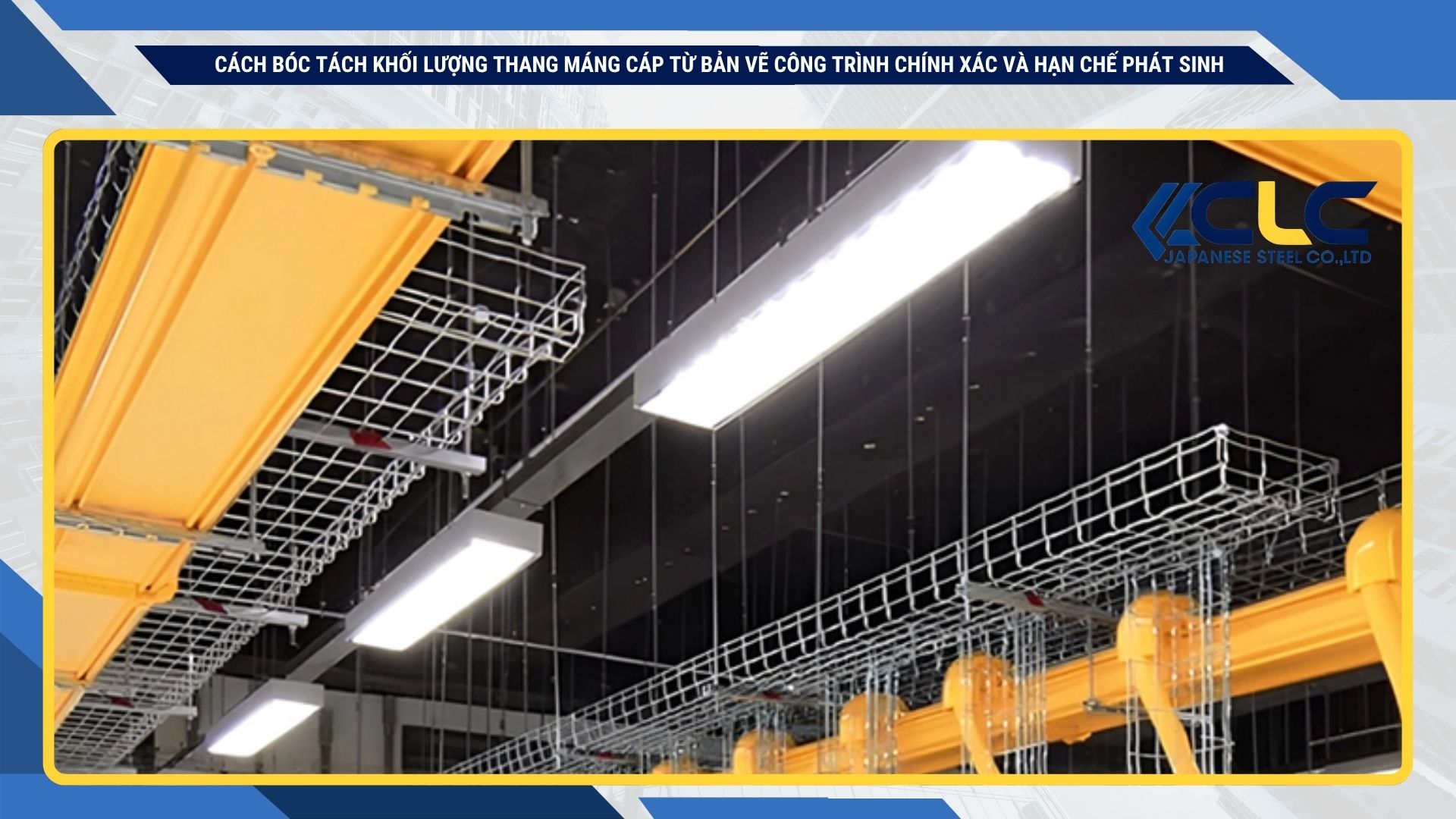

Bóc tách khối lượng thang máng cáp là gì?

Bóc tách khối lượng thang máng cáp là việc thống kê toàn bộ vật tư cần thiết dựa trên bản vẽ thiết kế, bao gồm phần tuyến chính và các phụ kiện đi kèm.

Khác với việc chỉ đo chiều dài tuyến cáp, bóc tách còn cần xác định:

• Loại sản phẩm (thang cáp hay máng cáp)
• Kích thước
• Vật liệu
• Độ dày
• Kiểu hoàn thiện bề mặt
• Phụ kiện
• Giá đỡ
• Số lượng từng hạng mục

Đây là cơ sở để lập BOQ, tính chi phí và gửi yêu cầu báo giá đến đơn vị sản xuất.

Mục đích của việc bóc tách

Việc bóc tách khối lượng giúp:

• Lập BOQ đầy đủ.
• Hạn chế thiếu vật tư khi thi công.
• So sánh báo giá giữa các nhà cung cấp trên cùng một cơ sở dữ liệu.
• Chủ động kiểm soát chi phí và tiến độ mua sắm.
• Giảm phát sinh do phải đặt bổ sung trong quá trình thi công.

Khi nào cần bóc tách?

Thông thường, việc bóc tách được thực hiện trong các trường hợp:

• Lập BOQ dự toán.
• Chuẩn bị hồ sơ mời thầu.
• Gửi yêu cầu báo giá.
• Đặt gia công theo bản vẽ.
• Rà soát khối lượng trước khi thi công.

Chuẩn bị gì trước khi bóc tách?

Hồ sơ cần có

Để bóc tách chính xác, nên chuẩn bị đầy đủ các tài liệu sau:

• Bản vẽ PDF.
• Bản vẽ CAD (nếu có).
• Bản vẽ mặt bằng.
• Bản vẽ mặt cắt.
• Thuyết minh thiết kế hoặc ghi chú kỹ thuật (nếu có).

Nếu chỉ có bản PDF, vẫn có thể bóc tách nhưng việc kiểm tra kích thước hoặc các điểm giao nhau sẽ mất nhiều thời gian hơn so với bản CAD.

Xác định quy cách và vật liệu

Trước khi thống kê khối lượng, cần xác định rõ:

• Kích thước thang hoặc máng cáp.
• Độ dày vật liệu theo bản vẽ hoặc yêu cầu dự án.
• Vật liệu sử dụng.
• Kiểu hoàn thiện bề mặt như sơn tĩnh điện, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng nếu hồ sơ yêu cầu.
• Môi trường lắp đặt trong nhà hay ngoài trời để lựa chọn phương án phù hợp.

Nếu bản vẽ chưa thể hiện rõ các thông tin trên, nên xác nhận lại với đơn vị thiết kế hoặc chủ đầu tư trước khi lập BOQ.

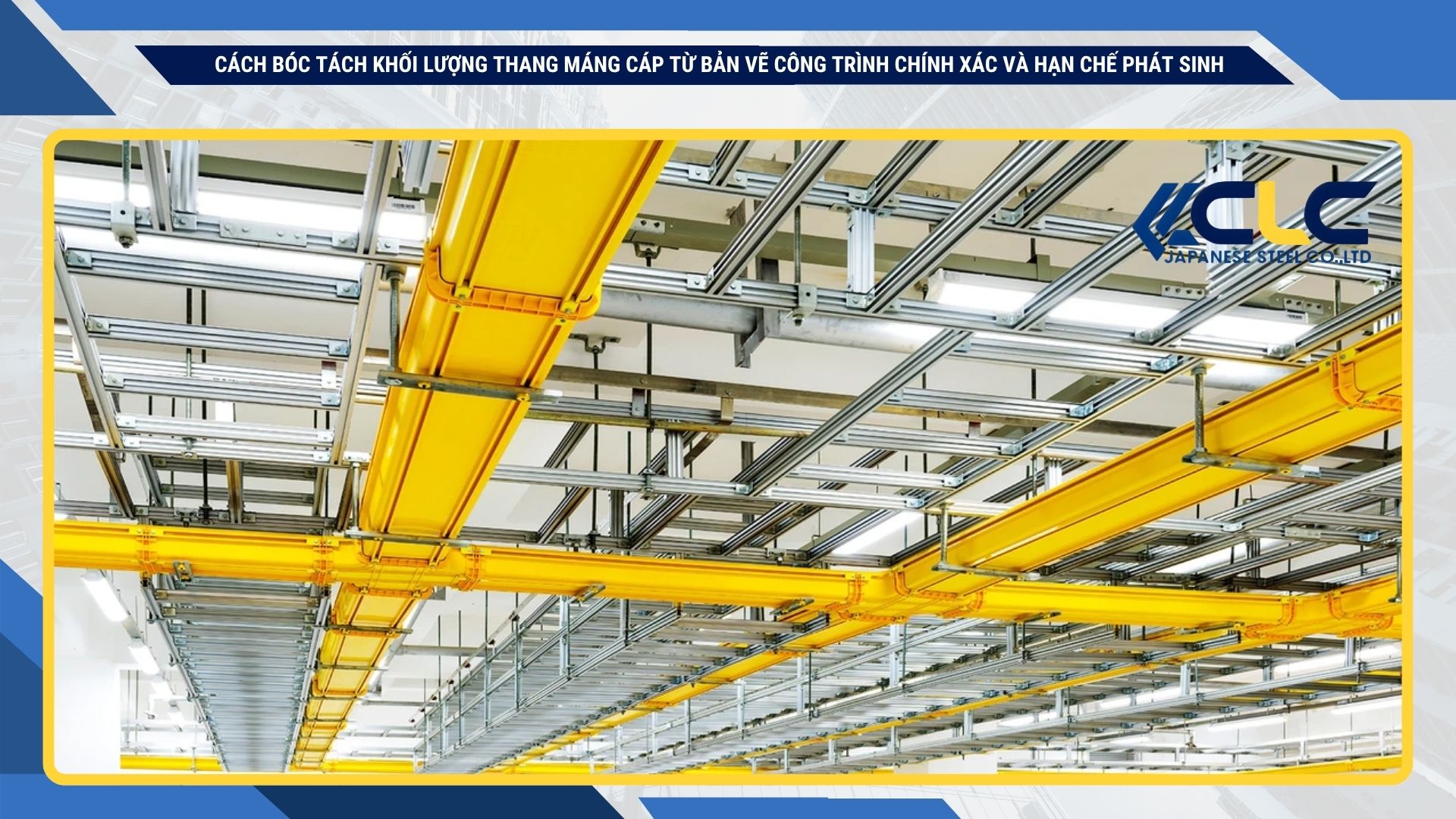

Quy trình bóc tách khối lượng thang máng cáp từ bản vẽ

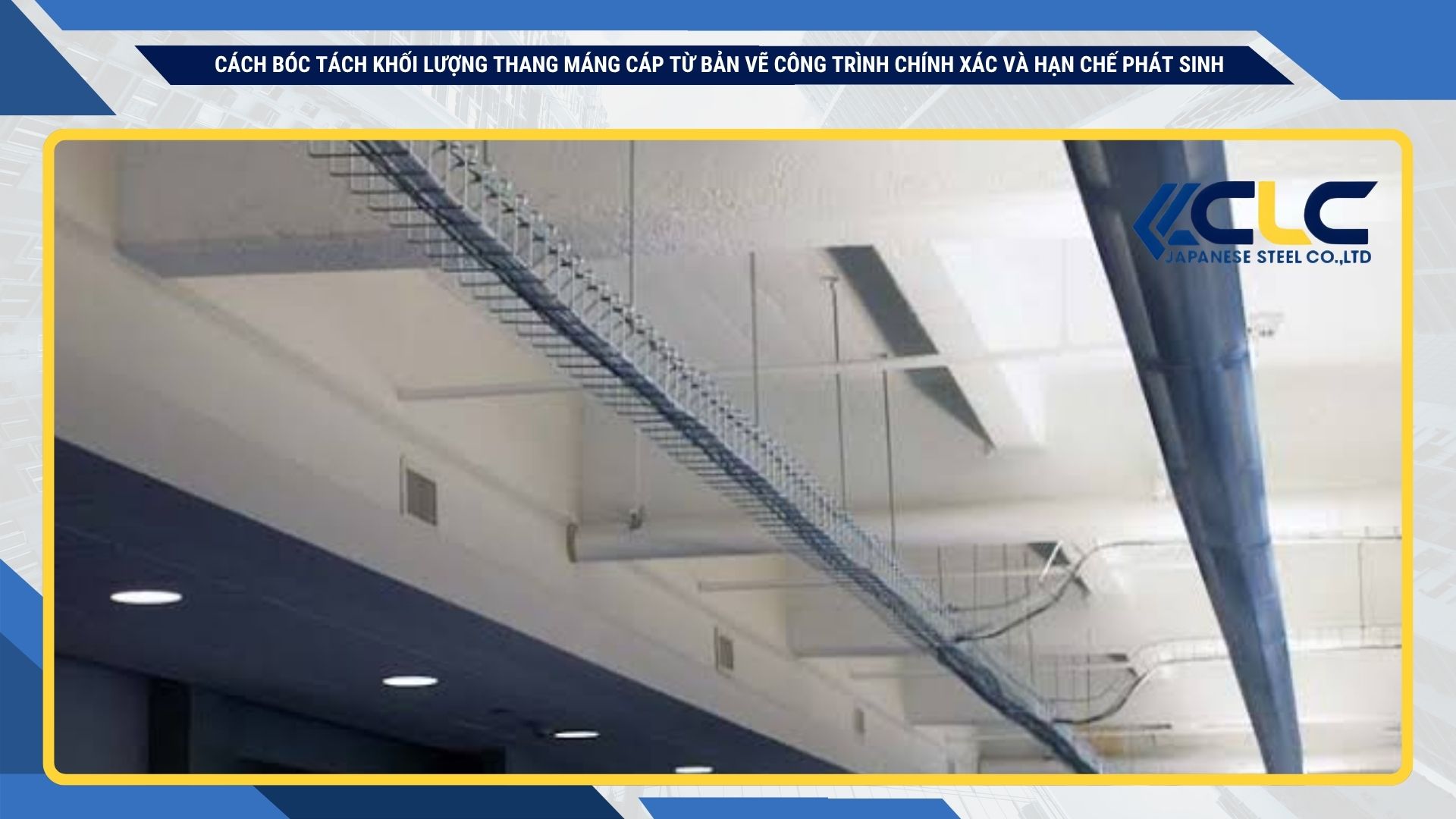

Bước 1: Xác định tuyến

Đánh dấu toàn bộ tuyến đi của thang hoặc máng cáp trên bản vẽ.

Việc xác định đầy đủ tuyến giúp tránh bỏ sót các nhánh phụ hoặc khu vực kỹ thuật.

Bước 2: Đo chiều dài

Đo tổng chiều dài của từng tuyến.

Nên thống kê riêng từng kích thước thay vì cộng chung toàn bộ để thuận tiện cho việc đặt gia công.

Ví dụ:

• Thang cáp 300 x 100 mm.
• Máng cáp 200 x 100 mm.
• Máng cáp 100 x 50 mm.

Bước 3: Xác định quy cách

Mỗi tuyến cần ghi rõ:

• Kích thước.
• Vật liệu.
• Độ dày.
• Kiểu hoàn thiện bề mặt.

Điều này giúp đơn vị sản xuất báo giá đúng yêu cầu và hạn chế việc phải điều chỉnh sau khi đặt hàng.

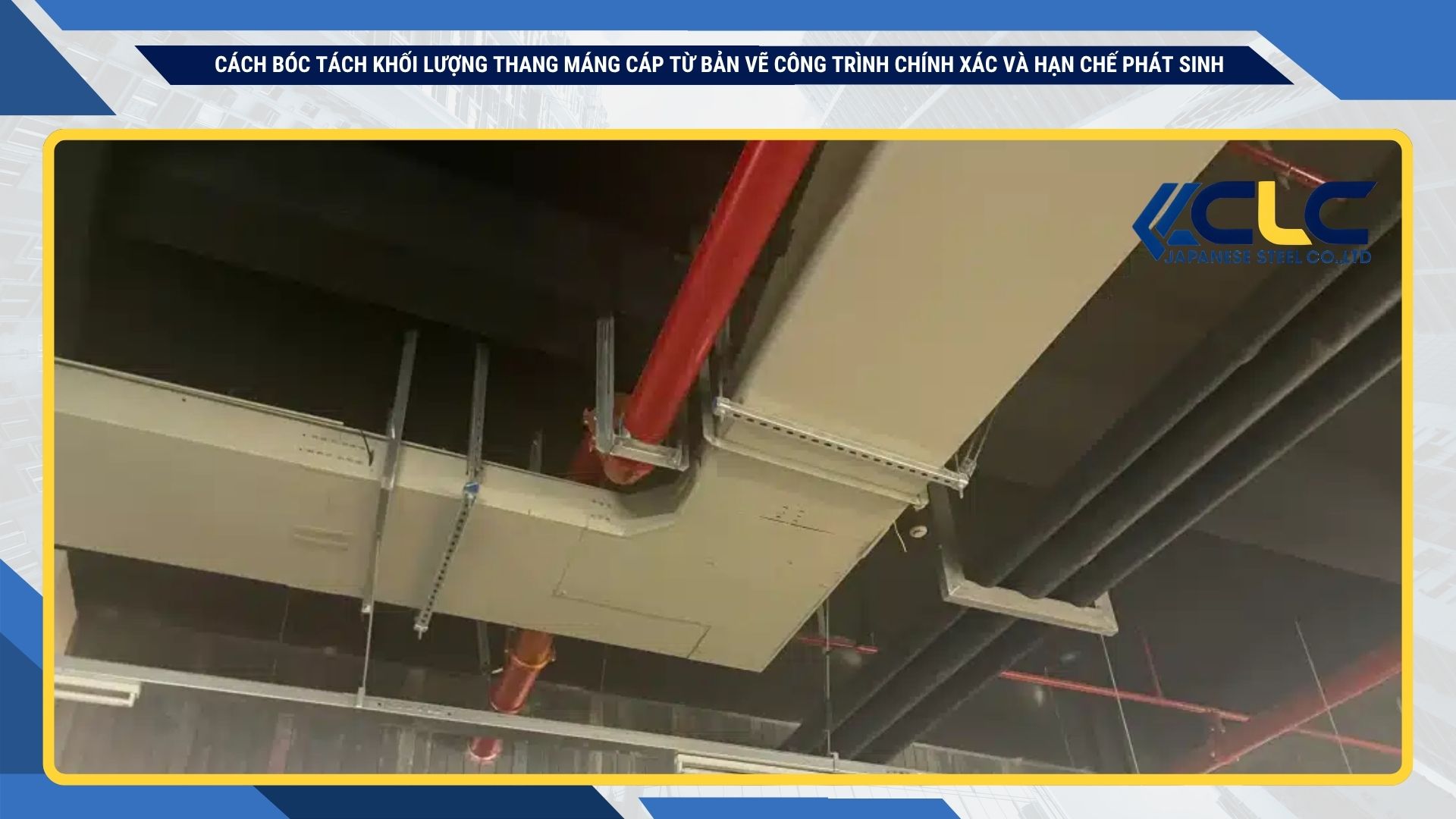

Bước 4: Thống kê phụ kiện

Đây là hạng mục thường bị bỏ sót.

Cần kiểm tra toàn bộ các vị trí chuyển hướng và giao nhau để thống kê:

• Co ngang.
• Co đứng.
• Tê.
• Chữ thập (Cross).
• Reducer.
• Coupler.
• Nắp máng (nếu có).

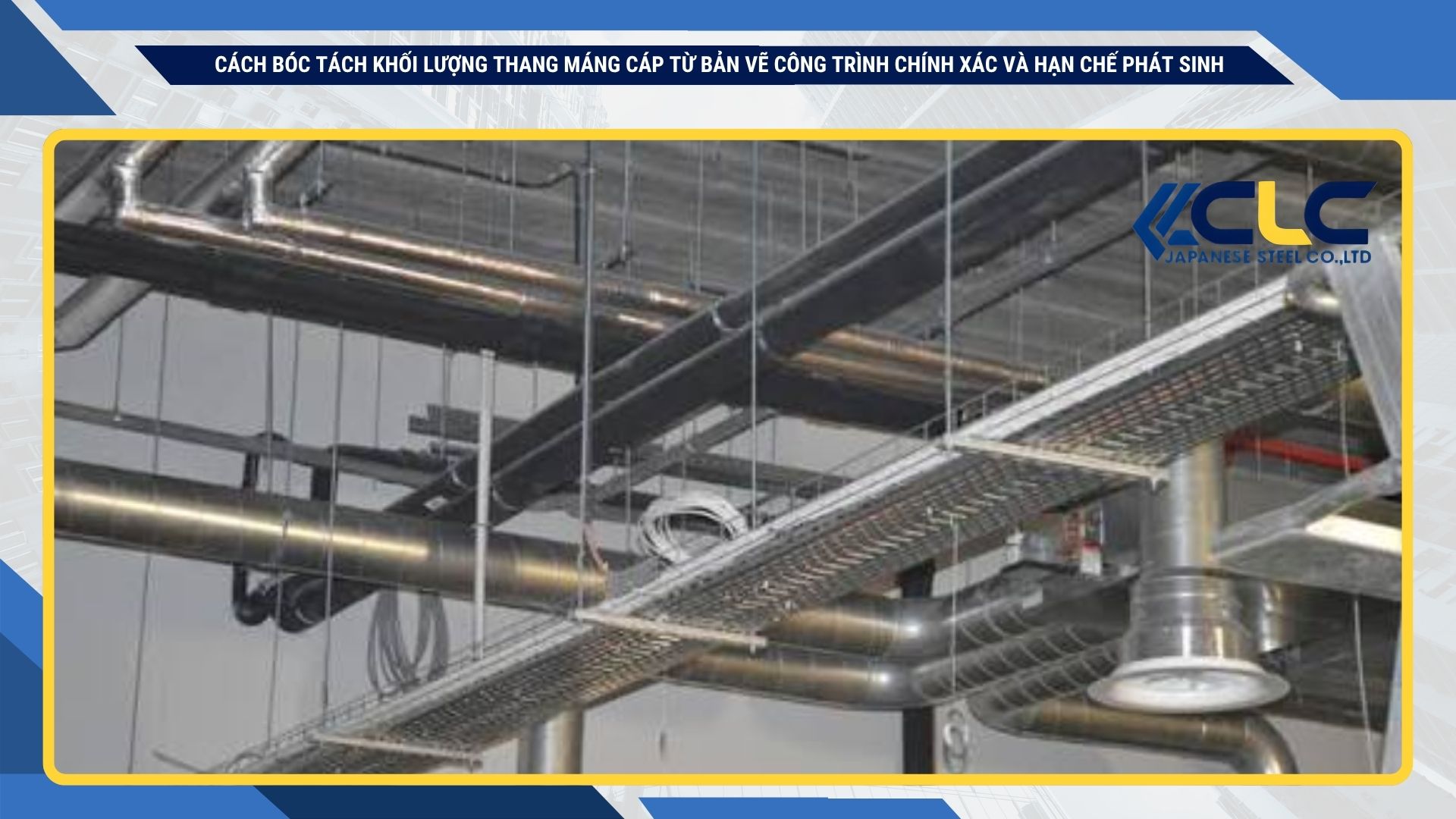

Bước 5: Thống kê giá đỡ

Ngoài tuyến chính, cần thống kê:

• Ty treo.
• Thanh chống.
• Giá treo.
• Phụ kiện liên kết.

Việc bỏ qua nhóm vật tư này có thể khiến khối lượng thực tế thiếu đáng kể khi thi công.

Bước 6: Lập bảng BOQ

Sau khi hoàn tất việc thống kê, tổng hợp toàn bộ dữ liệu vào bảng BOQ với các thông tin như:

• Tên hạng mục.
• Quy cách.
• Đơn vị tính.
• Số lượng.
• Ghi chú.

Bảng BOQ rõ ràng sẽ giúp việc báo giá nhanh và hạn chế phải trao đổi nhiều lần.

Những hạng mục cần thống kê

Hạng mục	Đơn vị
Thang cáp	m
Máng cáp	m
Co ngang	cái
Co đứng	cái
Tee	cái
Cross	cái
Reducer	cái
Cover (nắp máng)	m hoặc cái
Coupler	bộ
Giá treo	bộ

Các lỗi thường gặp khi bóc tách

Quên phụ kiện

Nhiều BOQ chỉ thống kê chiều dài tuyến mà bỏ qua phụ kiện chuyển hướng.

Điều này dẫn đến việc phải đặt bổ sung khi công trình đang thi công.

Sai quy cách

Không phân loại đúng kích thước từng tuyến sẽ khiến báo giá không chính xác hoặc phải điều chỉnh lại đơn hàng.

Không tính giá đỡ

Giá đỡ thường không nằm trên cùng bản vẽ với tuyến cáp nên dễ bị bỏ sót.

Thiếu nắp máng

Một số công trình yêu cầu sử dụng nắp máng nhưng không được ghi rõ trong BOQ ban đầu.

Nên đối chiếu với hồ sơ kỹ thuật để xác nhận.

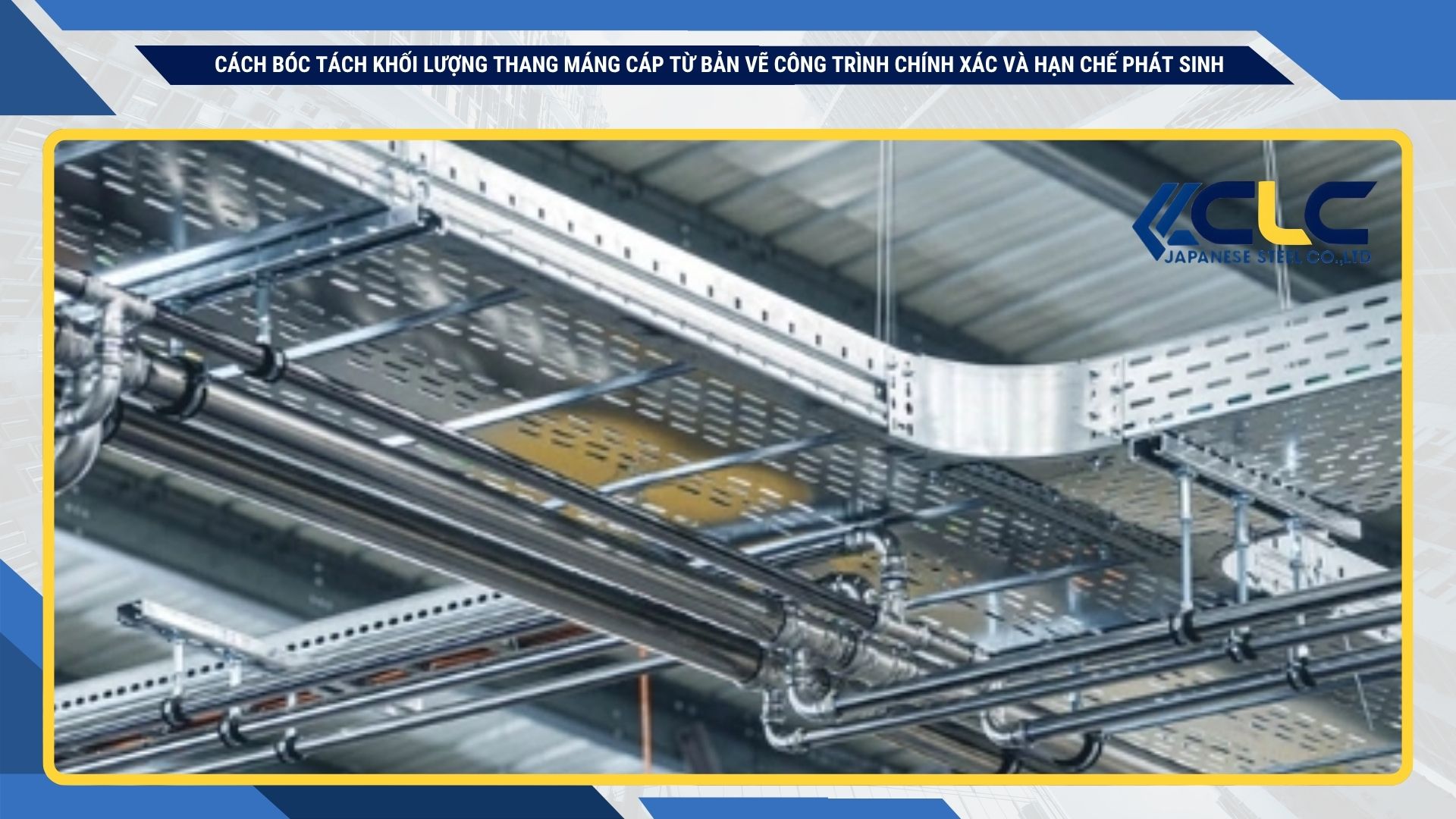

Không kiểm tra điểm chuyển hướng

Các vị trí co, tê hoặc giảm kích thước là nơi dễ thiếu vật tư nếu chỉ đo chiều dài tuyến.

Kinh nghiệm giúp hạn chế phát sinh khi đặt gia công

Theo kinh nghiệm làm việc với các dự án M&E, nhiều trường hợp phát sinh không đến từ phần tuyến chính mà từ các hạng mục phụ.

Để hạn chế điều này, nên:

• Đối chiếu bản vẽ nhiều lần trước khi lập BOQ.
• Kiểm tra sự thống nhất giữa bản vẽ mặt bằng và mặt cắt.
• Xác nhận vật liệu và kiểu hoàn thiện bề mặt ngay từ đầu.
• Rà soát toàn bộ phụ kiện theo từng tuyến.
• Trao đổi với đơn vị sản xuất nếu bản vẽ còn thiếu thông tin về quy cách hoặc vật liệu.

Việc trao đổi sớm sẽ giúp quá trình báo giá và gia công diễn ra thuận lợi hơn.

Checklist trước khi gửi báo giá

Trước khi gửi hồ sơ cho đơn vị sản xuất, hãy kiểm tra:

• Có bản vẽ PDF hoặc CAD.
• Đã thống kê đầy đủ chiều dài từng tuyến.
• Đã ghi rõ kích thước từng loại.
• Đã xác định vật liệu.
• Đã ghi rõ độ dày theo yêu cầu.
• Đã xác nhận phương án sơn hoặc mạ.
• Đã thống kê đầy đủ phụ kiện.
• Đã thống kê giá đỡ.
• Đã ghi số lượng từng hạng mục.
• Đính kèm ghi chú kỹ thuật nếu có.

Checklist này giúp đơn vị sản xuất hiểu đúng yêu cầu và rút ngắn thời gian xử lý báo giá.

Khi nào nên nhờ đơn vị sản xuất hỗ trợ rà soát BOQ?

Trong một số trường hợp, việc rà soát cùng đơn vị gia công sẽ giúp hạn chế sai sót trước khi đặt hàng.

Nên cân nhắc khi:

• Dự án có quy mô lớn.
• Bản vẽ thay đổi nhiều lần.
• Thiếu thông tin về quy cách hoặc vật liệu.
• Cần tối ưu chủng loại vật tư trước khi báo giá.
• Hồ sơ chỉ có bản PDF và khó kiểm tra các vị trí giao tuyến.

Việc rà soát không thay thế thiết kế nhưng có thể giúp phát hiện những hạng mục còn thiếu trong danh sách vật tư.

Câu hỏi thường gặp

Bóc tách khối lượng thang máng cáp gồm những gì?

Bao gồm tuyến chính, quy cách, vật liệu, phụ kiện, giá đỡ và các hạng mục liên quan để lập BOQ.

Có cần bóc riêng phụ kiện không?

Có. Co, tê, reducer, coupler, nắp máng và các phụ kiện khác cần được thống kê riêng để tránh thiếu vật tư.

Có cần bản vẽ CAD không?

Không bắt buộc. Tuy nhiên, bản CAD giúp việc đo kích thước và kiểm tra tuyến nhanh, chính xác hơn.

Có thể bóc từ PDF không?

Có. Nếu bản PDF rõ nét và đầy đủ thông tin, vẫn có thể bóc tách, nhưng việc kiểm tra chi tiết sẽ mất nhiều thời gian hơn.

Có nên cộng hao hụt không?

Việc tính hao hụt phụ thuộc vào yêu cầu của từng dự án và quy định nội bộ của chủ đầu tư hoặc nhà thầu. Không nên tự ý cộng thêm nếu chưa có cơ sở thống nhất.

Khi gửi báo giá cần chuẩn bị những tài liệu gì?

Nên gửi bản vẽ, danh sách quy cách, vật liệu, độ dày, số lượng và các ghi chú kỹ thuật liên quan để việc báo giá chính xác hơn.

Đơn vị sản xuất có thể hỗ trợ rà soát BOQ không?

Nhiều đơn vị sản xuất có thể hỗ trợ kiểm tra danh mục vật tư dựa trên bản vẽ nhằm phát hiện các hạng mục còn thiếu trước khi báo giá. Phạm vi hỗ trợ sẽ phụ thuộc vào quy trình của từng doanh nghiệp.

Kết luận

Bóc tách khối lượng thang máng cáp không chỉ là việc đo chiều dài tuyến mà còn là quá trình rà soát đầy đủ quy cách, vật liệu, phụ kiện và giá đỡ để lập BOQ chính xác. Một bảng thống kê đầy đủ sẽ giúp giảm phát sinh, thuận lợi cho việc báo giá và chuẩn bị vật tư trước khi thi công.

Nếu cần gia công thang máng cáp theo bản vẽ, khách hàng có thể gửi bản vẽ PDF hoặc CAD cùng thông tin về quy cách, vật liệu, độ dày và số lượng để Thép Nhật CLC hỗ trợ rà soát danh sách vật tư, tư vấn phương án phù hợp và báo giá theo yêu cầu.
