Gia công vỏ tủ điện theo yêu cầu: Cần gửi bản vẽ và thông số gì?

Khi cần gia công vỏ tủ điện theo yêu cầu, nhiều khách hàng chỉ gửi kích thước cao, rộng, sâu rồi chờ báo giá. Tuy nhiên, chừng đó thường chưa đủ.

Để bóc tách đúng vật tư và phạm vi gia công, xưởng cần biết thêm vật liệu, độ dày, kết cấu cửa, vị trí lỗ chờ, kiểu lắp đặt, yêu cầu sơn, số lượng và phiên bản bản vẽ. Hồ sơ càng rõ, việc trao đổi càng nhanh và hạn chế phải chỉnh sửa nhiều lần.

Bài viết này dành cho chủ đầu tư, nhà thầu M&E, kỹ sư công trình và doanh nghiệp cần đặt vỏ tủ điện theo bản vẽ. Nội dung chỉ tập trung vào phần vỏ tủ điện, tủ điện rỗng và các chi tiết cơ khí liên quan, không đề cập đấu nối hoặc lắp ráp thiết bị điện hoàn chỉnh.

Để đặt gia công vỏ tủ điện theo yêu cầu, cần gửi bản vẽ có kích thước tổng thể, vật liệu, độ dày, cấu tạo cửa, vị trí lỗ chờ, kiểu lắp đặt, môi trường sử dụng, yêu cầu bề mặt và số lượng. Nếu hồ sơ chưa đầy đủ, nên gửi thêm ảnh mẫu hoặc bảng mô tả để xưởng kiểm tra trước khi báo giá.

Đặt gia công vỏ tủ điện cần gửi những thông tin gì?

Một yêu cầu báo giá tốt không cần dài, nhưng phải đủ dữ liệu để xưởng hiểu đúng sản phẩm cần gia công. Tối thiểu nên có các nhóm thông tin dưới đây.

Kích thước tổng thể và cách ghi kích thước

Kích thước cơ bản của vỏ tủ thường được thể hiện theo thứ tự:

• Chiều cao
• Chiều rộng
• Chiều sâu

Tuy nhiên, cần ghi rõ đây là kích thước phủ bì bên ngoài hay kích thước sử dụng bên trong. Hai cách hiểu này có thể dẫn đến kết cấu khác nhau.

Nếu vỏ tủ có nhiều khoang, cánh chia ngăn hoặc phần chân đế riêng, nên thể hiện thêm:

• Kích thước từng khoang
• Kích thước cánh cửa
• Chiều cao chân đế
• Kích thước mái che nếu có
• Vị trí tấm gá
• Khoảng cách giữa các mặt chuẩn

Không nên chỉ ghi “cao 1.200 mm, rộng 800 mm, sâu 400 mm” mà không chú thích đây là kích thước hoàn thiện hay kích thước lòng trong.

Với những vị trí cần độ chính xác cao như lỗ chờ, mặt bích hoặc vị trí ghép nối, nên xác định rõ mặt chuẩn để đo. Không tự đưa dung sai nếu chưa có yêu cầu kỹ thuật hoặc chưa được hai bên xác nhận.

Vật liệu và độ dày từng bộ phận

Vật liệu và độ dày là dữ liệu quan trọng khi báo giá gia công vỏ tủ điện.

Cần nêu rõ:

• Vật liệu thân vỏ
• Vật liệu cánh cửa
• Vật liệu tấm gá
• Vật liệu chân đế hoặc mái che nếu có
• Độ dày của từng bộ phận
• Các bộ phận có dùng cùng độ dày hay không

Không nên chỉ ghi chung “vỏ tủ bằng thép” nếu bản vẽ có nhiều chi tiết khác nhau.

Trong thực tế, thân tủ, cánh cửa và tấm gá có thể không cùng độ dày. Vì vậy, bảng kê vật tư hoặc ghi chú bản vẽ nên tách riêng từng bộ phận.

Độ dày cần được xác định theo yêu cầu sử dụng, kích thước sản phẩm, kết cấu và bản vẽ kỹ thuật. Không nên chọn chỉ dựa trên giá thấp hơn, vì thay đổi độ dày có thể ảnh hưởng đến độ cứng, khả năng gia công và hình dạng hoàn thiện.

Kiểu lắp đặt và môi trường sử dụng

Cùng một kích thước nhưng vỏ tủ treo tường và vỏ tủ đặt sàn có thể cần kết cấu khác nhau.

Khi gửi yêu cầu, nên nêu rõ:

• Lắp trong nhà hay ngoài trời
• Treo tường hay đặt sàn
• Có âm tường hay không
• Có chân đế không
• Có tai treo không
• Có mái che không
• Khu vực có bụi, ẩm hoặc nguy cơ ăn mòn không
• Vị trí lắp có bị giới hạn không gian không

Với công trình nhà xưởng, tòa nhà hoặc hệ thống M&E, môi trường lắp đặt ảnh hưởng trực tiếp đến cách chọn vật liệu, cấu tạo cửa, chi tiết che chắn và phương án xử lý bề mặt.

Ví dụ, một vỏ tủ đặt trong phòng kỹ thuật có yêu cầu khác với vỏ tủ đặt ngoài khu vực sản xuất hoặc ngoài trời. Vì vậy, không nên chỉ ghi “vỏ tủ điện ngoài trời” mà thiếu thông tin về vị trí có mái che, chân đế, cửa, ron hoặc yêu cầu bề mặt.

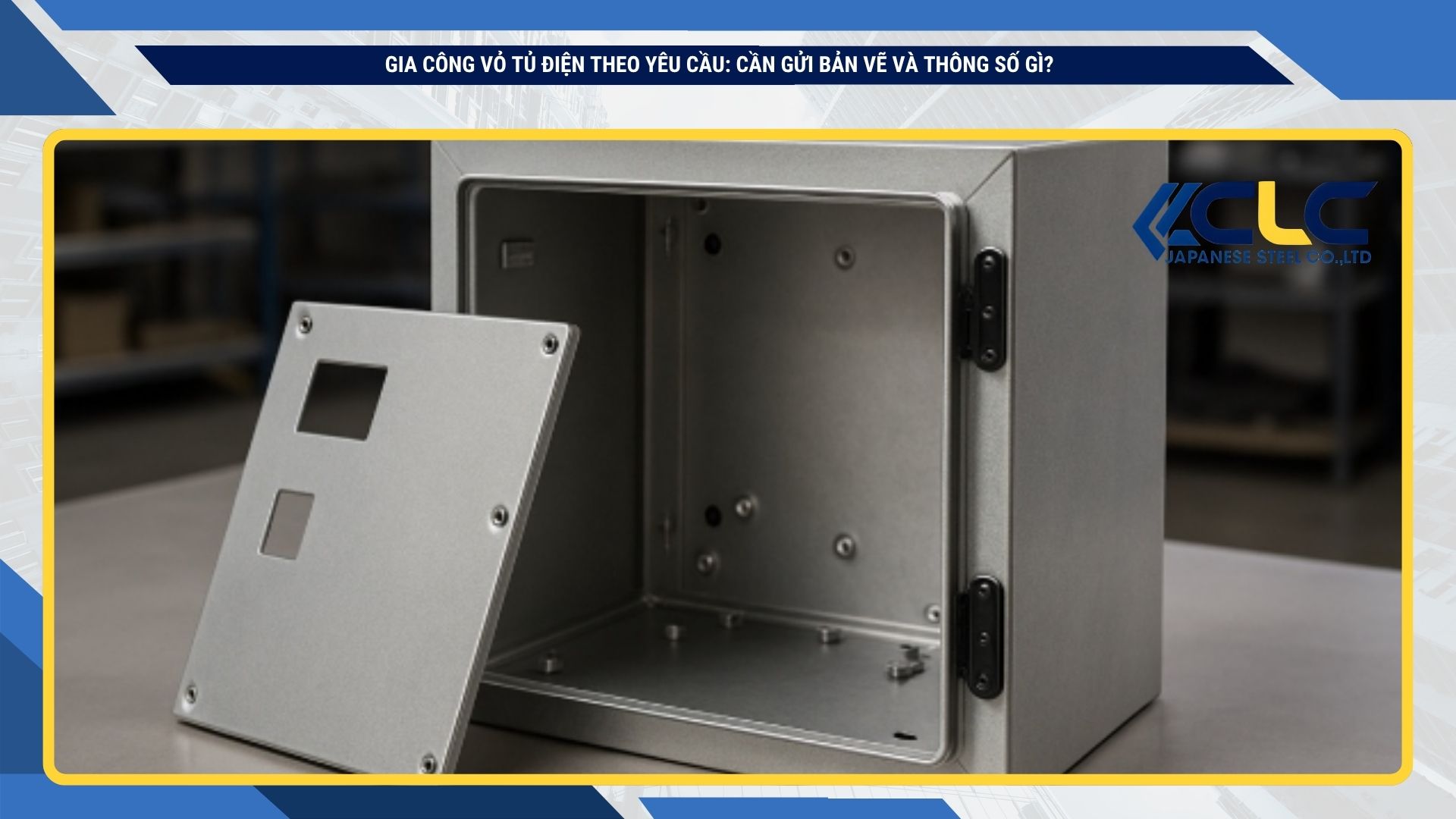

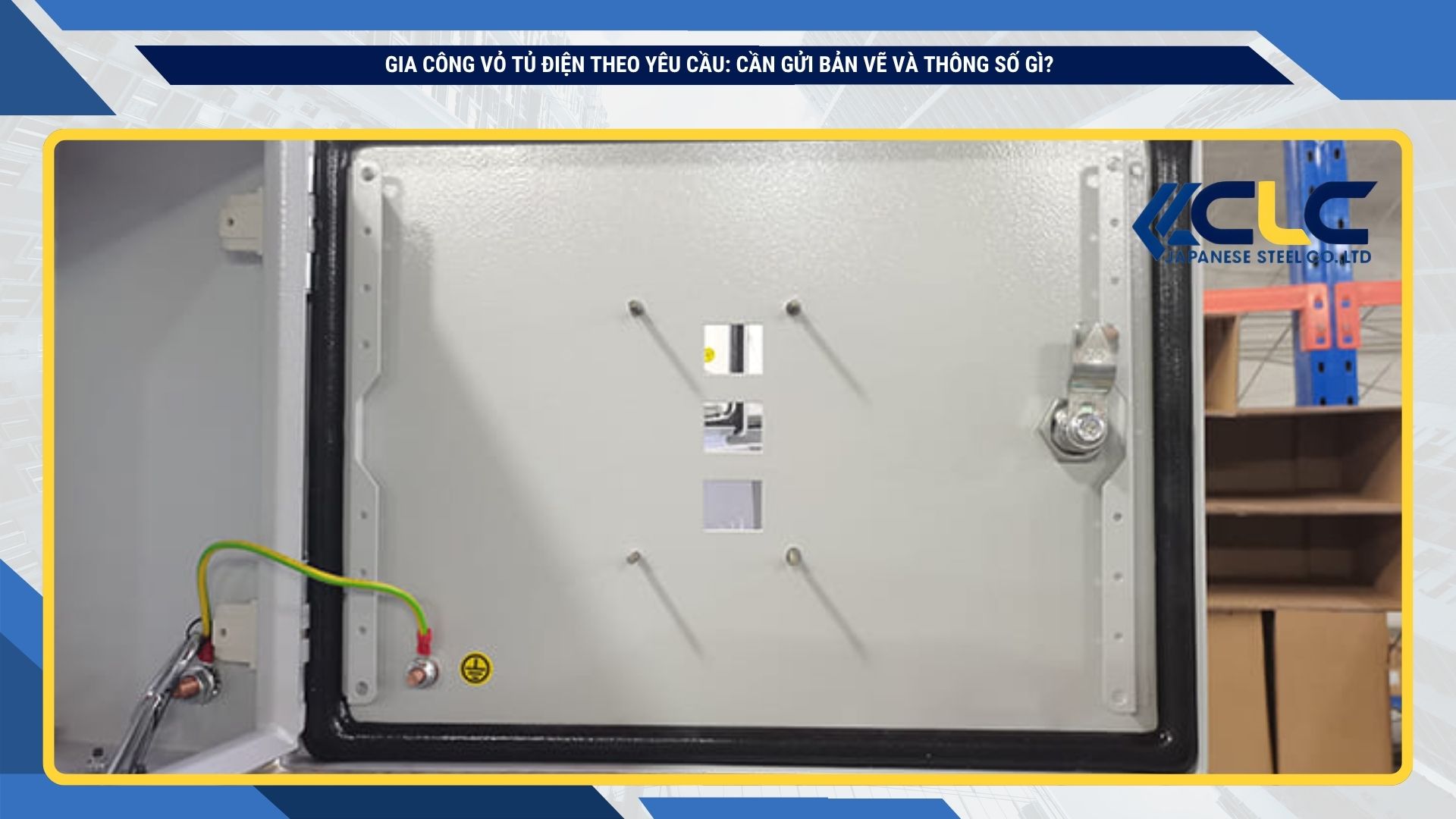

Cấu tạo cửa, bản lề, khóa và tấm gá

Phần cửa cần được mô tả đủ rõ để xưởng hiểu đúng kết cấu.

Các thông tin nên có gồm:

• Một cánh hay nhiều cánh
• Cửa mở trái hay mở phải
• Mở một phía hay hai phía
• Vị trí bản lề
• Kiểu khóa theo yêu cầu
• Có cánh trong hay không
• Có tấm che riêng hay không
• Có tấm gá thiết bị hay không
• Tấm gá cố định hay tháo rời
• Có cần lỗ hoặc chi tiết chờ trên cánh cửa không

Nếu bản vẽ chỉ thể hiện mặt trước mà không ghi hướng mở, người tiếp nhận báo giá có thể phải hỏi lại.

Ngoài ra, cần tách rõ phạm vi gia công cơ khí. Có thể ghi cụ thể:

• Gia công phần thân vỏ
• Gia công cánh cửa
• Gia công tấm gá
• Lắp bản lề, khóa hoặc phụ kiện cơ khí nếu thuộc phạm vi
• Không bao gồm thiết bị điện và đấu nối

Cách ghi rõ phạm vi giúp hạn chế hiểu nhầm giữa “vỏ tủ điện” và “tủ điện hoàn chỉnh”.

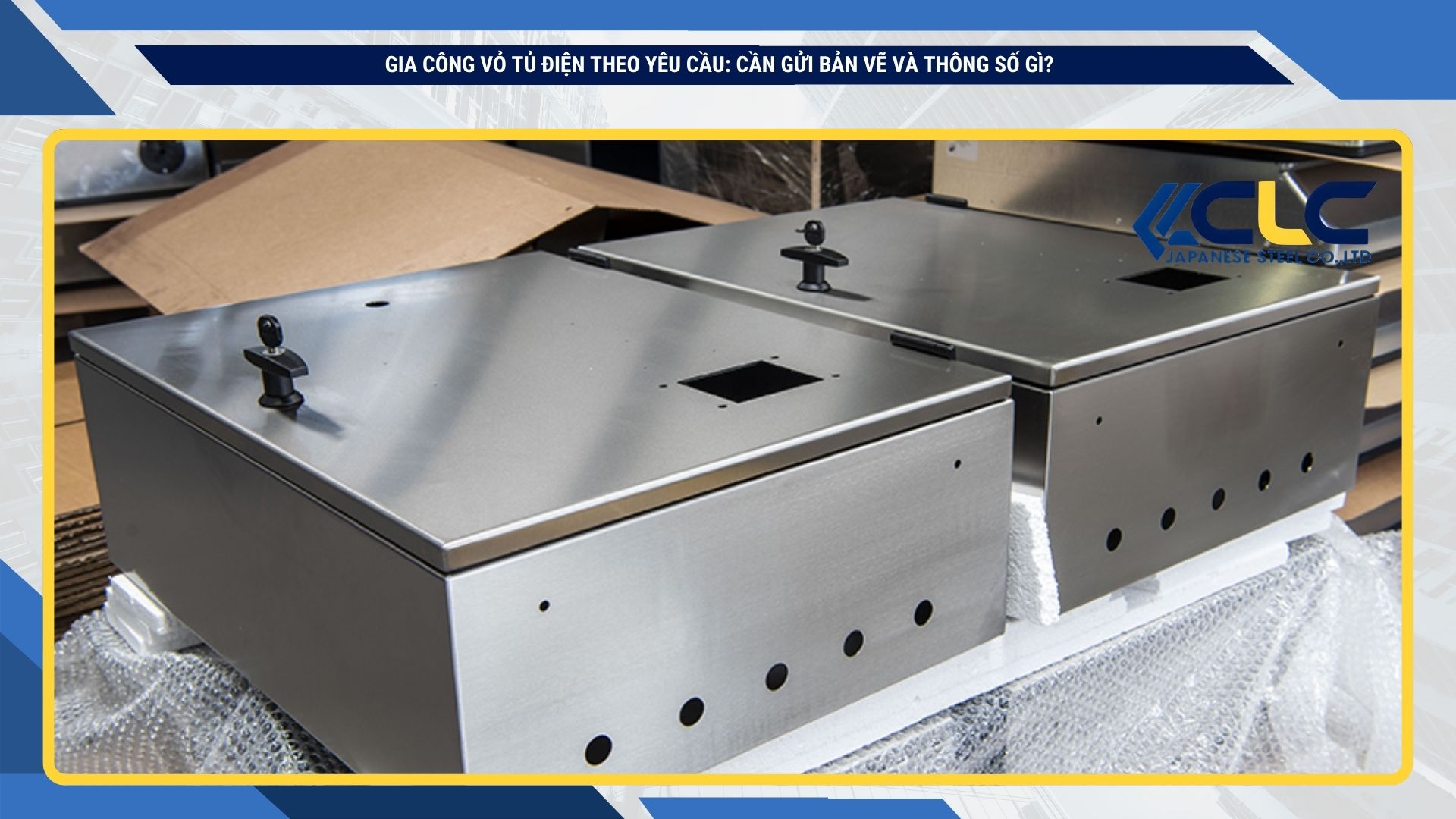

Vị trí lỗ chờ và chi tiết cắt đột

Lỗ chờ là một trong những phần dễ sai nhất khi đặt gia công vỏ tủ điện theo bản vẽ.

Mỗi lỗ hoặc cụm lỗ nên thể hiện:

• Hình dạng
• Kích thước
• Số lượng
• Vị trí
• Mặt có gia công
• Mốc đo từ cạnh hoặc tâm chuẩn
• Khoảng cách giữa các lỗ
• Ghi chú nếu có chi tiết đặc biệt

Các vị trí thường cần thể hiện gồm:

• Lỗ đi dây
• Lỗ quạt
• Lỗ nút nhấn
• Lỗ đồng hồ
• Mặt bích
• Lỗ bắt vít
• Lỗ chờ cáp
• Lỗ thông gió
• Chi tiết cắt trên nóc, đáy hoặc hông tủ

Không nên ghi vị trí bằng mô tả ước lượng như “lỗ nằm gần góc dưới” hoặc “đặt ở giữa”. Nên định vị bằng kích thước từ mép chuẩn hoặc tâm chuẩn.

Nếu nhiều lỗ giống nhau, cần ghi rõ bước lặp, số lượng và hướng bố trí.

Yêu cầu sơn tĩnh điện và màu hoàn thiện

Nếu vỏ tủ cần sơn tĩnh điện, hồ sơ nên nêu rõ:

• Có sơn hay không
• Sơn toàn bộ hay chỉ một số bộ phận
• Màu mong muốn
• Mã màu nếu có
• Bề mặt trong và ngoài có cùng màu hay không
• Có chi tiết nào không sơn không
• Có yêu cầu hoàn thiện riêng không

Tên màu thông thường như “xám”, “kem” hoặc “trắng” có thể được hiểu khác nhau. Nếu dự án có yêu cầu đồng bộ màu, nên cung cấp mã màu hoặc mẫu màu đã được xác nhận.

Không nên tự đưa yêu cầu về độ dày lớp sơn, quy trình xử lý hoặc tiêu chí kiểm tra nếu chưa có dữ liệu kỹ thuật cụ thể. Những nội dung này cần được thống nhất theo yêu cầu dự án và phạm vi thực tế của đơn vị gia công.

Số lượng và phân loại từng mã sản phẩm

Số lượng ảnh hưởng đến việc bóc tách vật tư, sắp xếp sản xuất và báo giá.

Khi gửi yêu cầu, nên tách rõ:

• Số lượng theo từng bản vẽ
• Mã sản phẩm
• Phiên bản bản vẽ
• Sản phẩm mẫu hay sản phẩm sản xuất nhiều
• Các mã có dùng chung kết cấu hay không
• Có cần làm mẫu xác nhận trước hay không

Ví dụ, không nên ghi chung “50 vỏ tủ” nếu thực tế có 5 mẫu khác nhau. Nên lập bảng:

• Mã VT-01: 10 bộ
• Mã VT-02: 20 bộ
• Mã VT-03: 20 bộ

Cách phân loại này giúp xưởng báo giá đúng theo từng mã thay vì áp dụng một mức giá chung không chính xác.

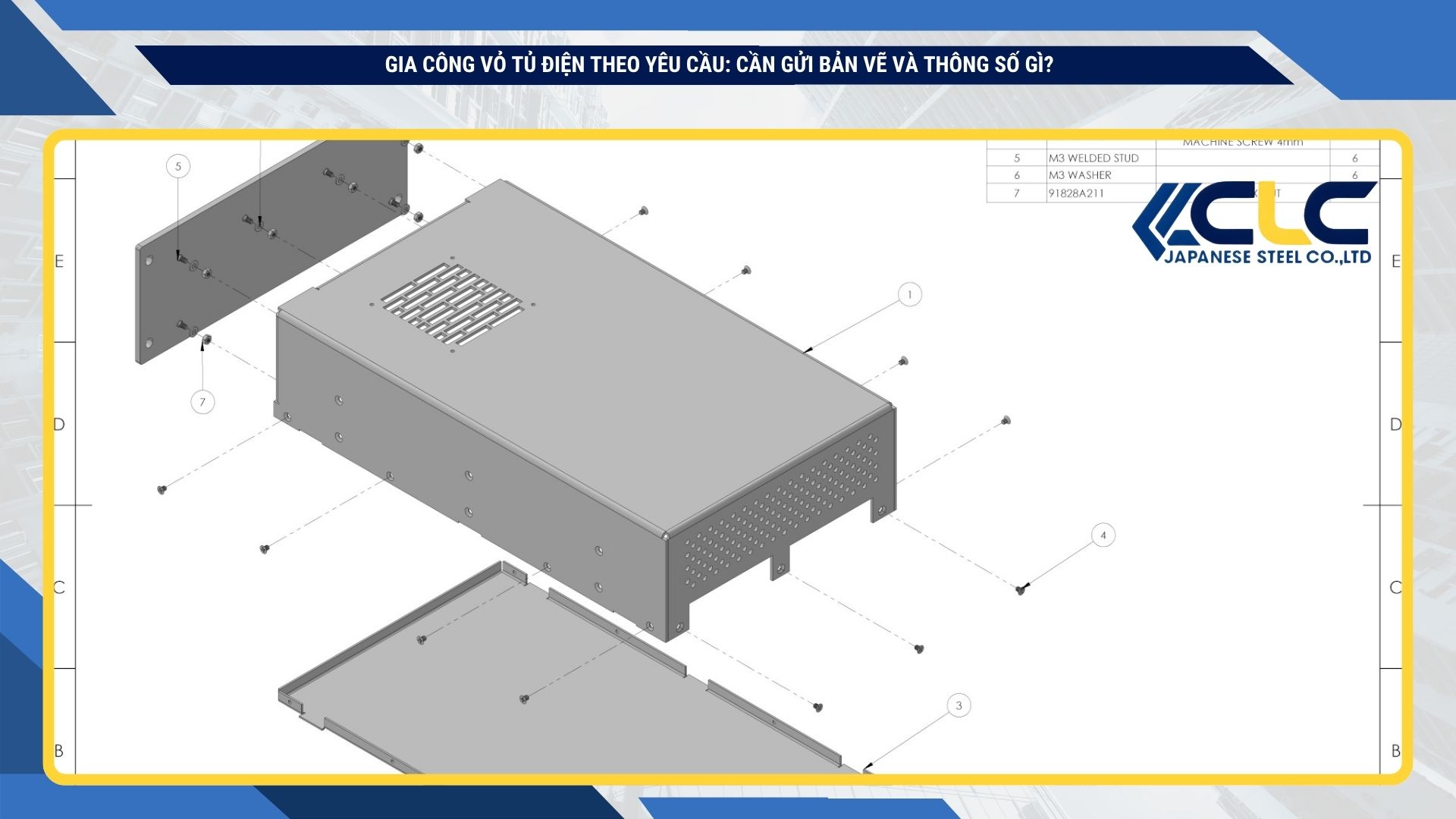

Bản vẽ gia công vỏ tủ điện nên thể hiện những gì?

Một bản vẽ tốt không nhất thiết phải quá phức tạp. Điều quan trọng là người gia công có thể đọc được kích thước, kết cấu và phạm vi công việc.

Các hình chiếu cần thiết

Tùy kết cấu sản phẩm, bản vẽ nên có:

• Mặt trước
• Mặt bên
• Mặt trên hoặc mặt dưới
• Mặt sau nếu có chi tiết gia công
• Mặt cắt nếu phần bên trong phức tạp
• Chi tiết phóng to cho lỗ, mép gấp, khóa, bản lề hoặc mặt bích

Nếu chỉ có một hình phối cảnh, một số vị trí khuất hoặc kích thước chi tiết có thể không được thể hiện đầy đủ.

Với vỏ tủ có nhiều khoang, tấm ngăn hoặc cánh trong, nên bổ sung mặt cắt hoặc hình chi tiết để làm rõ cách bố trí.

Định dạng file cần dùng nên được xác nhận với đơn vị tiếp nhận. Trong giai đoạn trao đổi ban đầu, bản vẽ kỹ thuật, file PDF hoặc ảnh mẫu có thể giúp làm rõ nhu cầu. Tuy nhiên, trước khi sản xuất, các thông số chính vẫn cần được xác nhận lại.

Kích thước và vị trí phải có mốc tham chiếu

Mỗi kích thước nên có điểm bắt đầu và điểm kết thúc rõ ràng.

Đối với lỗ chờ hoặc chi tiết cắt, có thể định vị theo:

• Khoảng cách từ mép trái
• Khoảng cách từ mép phải
• Khoảng cách từ đáy
• Khoảng cách từ nóc
• Khoảng cách theo tâm
• Khoảng cách giữa các lỗ

Nên tránh chuỗi kích thước bị trùng hoặc mâu thuẫn. Ví dụ, tổng chiều dài của các đoạn nhỏ không khớp với kích thước tổng thể.

Bản vẽ cũng cần ghi rõ đơn vị đo. Nếu dùng nhiều file, toàn bộ hồ sơ nên thống nhất cùng một đơn vị.

Mã bản vẽ và phiên bản chỉnh sửa

Mỗi sản phẩm nên có mã riêng. Khi chỉnh sửa, cần cập nhật phiên bản hoặc ngày phát hành.

Thông tin nên có:

• Mã bản vẽ
• Tên sản phẩm
• Phiên bản
• Ngày cập nhật
• Người xác nhận nếu quy trình dự án yêu cầu
• Ghi chú thay đổi

Khi có bản mới, nên đánh dấu bản cũ không còn hiệu lực. Không nên gửi nhiều file có tên gần giống nhau mà không xác định file nào là bản cuối.

Bảng kê số lượng, file bản vẽ và nội dung email cũng phải đồng nhất. Nếu bảng kê ghi mã VT-02 nhưng file đính kèm lại là VT-02-REV-A cũ, nguy cơ báo giá hoặc sản xuất nhầm sẽ tăng.

Ghi chú phạm vi gia công

Bản vẽ hoặc bảng yêu cầu nên ghi rõ xưởng cần thực hiện những phần nào.

Ví dụ:

• Gia công thân vỏ
• Gia công cánh cửa
• Gia công tấm gá
• Gia công chân đế
• Gia công mái che
• Cắt lỗ theo bản vẽ
• Sơn tĩnh điện
• Lắp khóa và bản lề nếu thuộc phạm vi
• Không bao gồm thiết bị điện
• Không bao gồm đấu nối
• Chi tiết nào do khách hàng cung cấp

Khi phạm vi được tách rõ, báo giá dễ kiểm tra hơn và hạn chế tranh luận sau này.

Bảng checklist thông tin cần gửi để nhận báo giá

Hạng mục	Thông tin tối thiểu	Trạng thái
Kích thước	Cao × rộng × sâu	Có/Chưa có
Vật liệu	Loại vật liệu	Có/Chưa có
Độ dày	Thân, cửa, tấm gá	Có/Chưa có
Kiểu lắp đặt	Treo, đặt sàn hoặc dạng khác	Có/Chưa có
Môi trường	Trong nhà hoặc ngoài trời	Có/Chưa có
Cửa tủ	Số cánh, hướng mở	Có/Chưa có
Lỗ chờ	Kích thước và vị trí	Có/Chưa có
Bề mặt	Sơn hoặc yêu cầu khác	Có/Chưa có
Màu	Mã màu nếu có	Có/Chưa có
Số lượng	Theo từng mã	Có/Chưa có
File đính kèm	Bản vẽ, PDF hoặc ảnh mẫu	Có/Chưa có

Checklist có thể sao chép để gửi yêu cầu báo giá

• Tên dự án hoặc hạng mục:
• Mã vỏ tủ:
• Số lượng:
• Kích thước cao × rộng × sâu:
• Kích thước phủ bì hay lọt lòng:
• Vật liệu thân vỏ:
• Độ dày thân:
• Độ dày cánh:
• Độ dày tấm gá:
• Kiểu lắp đặt:
• Môi trường sử dụng:
• Số lượng cánh:
• Hướng mở cửa:
• Yêu cầu khóa, bản lề:
• Vị trí lỗ chờ:
• Yêu cầu chân đế hoặc mái che:
• Yêu cầu sơn tĩnh điện:
• Mã màu:
• Phiên bản bản vẽ:
• Thời điểm cần hàng:
• Ghi chú khác:

Nếu chưa đủ thông tin, nên đánh dấu rõ mục nào chưa xác định thay vì để trống mà không giải thích.

Nếu chưa có bản vẽ hoàn chỉnh thì có thể gửi gì?

Không phải khách hàng nào cũng có sẵn bản vẽ kỹ thuật hoàn chỉnh. Trong nhiều trường hợp, hồ sơ ban đầu chỉ là ảnh mẫu, bản vẽ tay hoặc bảng kích thước.

Các dữ liệu này vẫn có thể dùng để trao đổi nhu cầu, nhưng cần hiểu rằng chưa chắc đã đủ cơ sở để sản xuất.

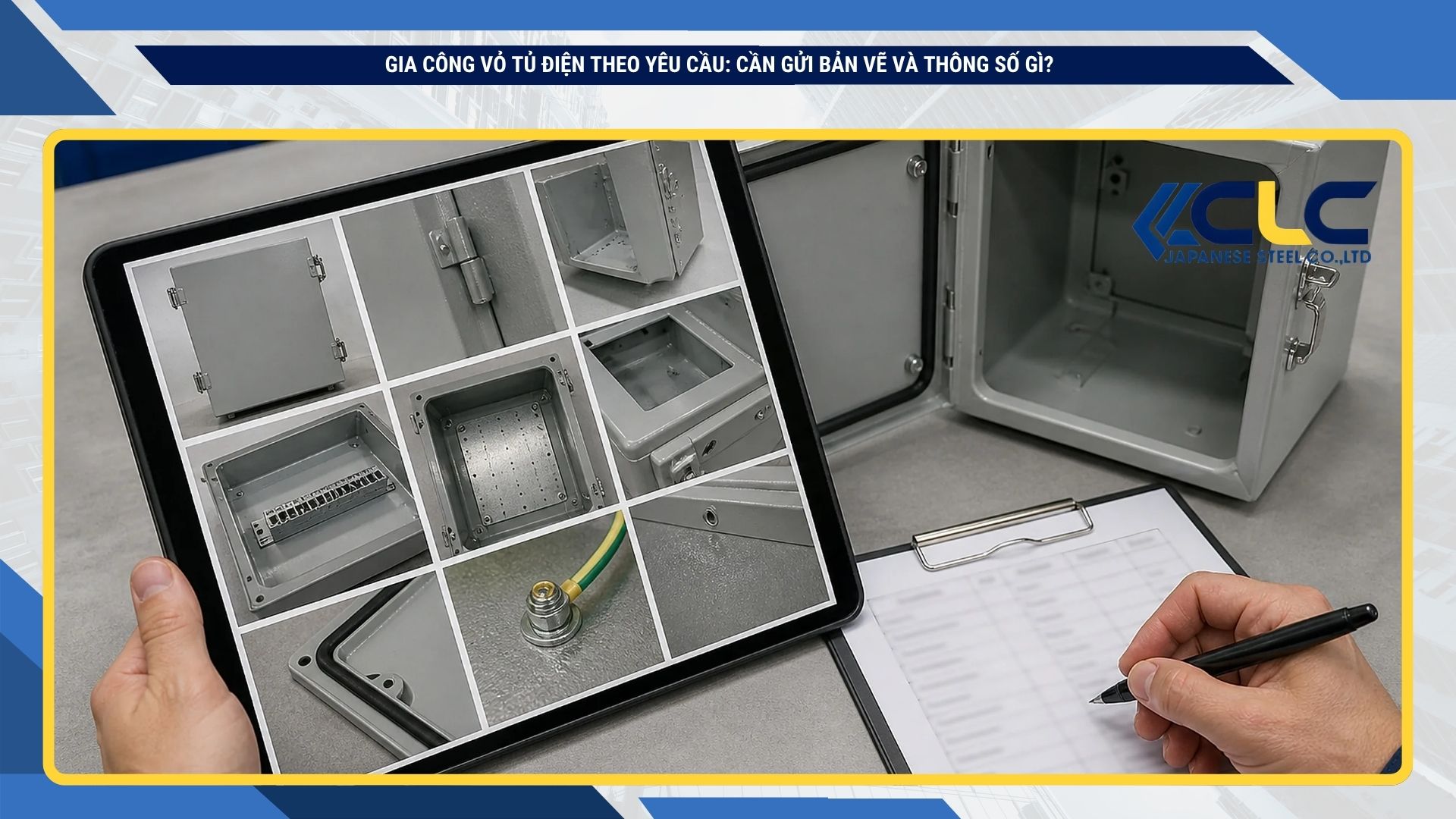

Ảnh mẫu và kích thước sơ bộ

Nếu chỉ có ảnh mẫu, nên chụp:

• Mặt trước
• Mặt sau
• Hai bên hông
• Phần nóc
• Phần đáy
• Bên trong
• Chi tiết cửa, khóa, bản lề và tấm gá

Nên chụp thẳng góc để hạn chế sai lệch tỷ lệ. Có thể đặt thước hoặc vật tham chiếu trong ảnh nếu cần thể hiện kích thước tương đối.

Trên ảnh hoặc tài liệu đi kèm, nên đánh dấu:

• Chi tiết cần giữ nguyên
• Chi tiết cần thay đổi
• Vị trí lỗ
• Vị trí cửa
• Vị trí khóa
• Vị trí chân đế
• Kích thước chính

Ảnh mẫu chỉ nên dùng làm cơ sở trao đổi. Trước khi sản xuất, các thông số cần được thể hiện lại rõ ràng và xác nhận.

Bản vẽ PDF, bản vẽ tay hoặc bảng mô tả

Một file PDF hoặc bản vẽ tay có thể đủ để báo giá sơ bộ nếu đã có:

• Kích thước chính
• Vật liệu
• Độ dày
• Kết cấu cửa
• Số lượng
• Yêu cầu bề mặt

Tuy nhiên, những chi tiết như lỗ chờ, mép gấp, tấm gá hoặc vị trí phụ kiện vẫn cần được xác nhận trước khi sản xuất.

Bảng mô tả cũng có thể hữu ích nếu sản phẩm đơn giản. Ví dụ:

• Vỏ tủ treo tường
• Kích thước phủ bì theo yêu cầu
• Một cánh mở phải
• Có tấm gá
• Có lỗ cáp phía đáy
• Sơn tĩnh điện theo mã màu
• Số lượng theo từng mã

Cách mô tả này giúp xưởng hiểu nhu cầu ban đầu nhưng không thay thế hoàn toàn bản vẽ xác nhận.

Mẫu vỏ tủ hiện hữu

Mẫu cũ có thể được dùng để tham khảo hình dạng hoặc cách bố trí.

Tuy vậy, không nên mặc định mọi chi tiết của mẫu sẽ được sao chép nguyên trạng. Vẫn cần xác nhận:

• Kích thước
• Vật liệu
• Độ dày
• Hướng mở
• Lỗ chờ
• Màu sơn
• Phạm vi phụ kiện
• Chi tiết nào cần thay đổi

Theo kinh nghiệm đặt hàng theo mẫu, nên lập một bảng “giữ nguyên” và “thay đổi” để tránh việc hai bên hiểu khác nhau.

Những yếu tố nào ảnh hưởng đến báo giá gia công vỏ tủ điện?

Không thể xác định giá chỉ từ một kích thước tổng thể. Báo giá thường phụ thuộc vào nhiều yếu tố liên quan đến vật tư, kết cấu và mức độ hoàn thiện.

Kích thước, vật liệu và độ dày

Kích thước lớn hơn thường làm thay đổi lượng vật liệu và cách triển khai chi tiết.

Loại vật liệu và độ dày cũng ảnh hưởng đến:

• Khối lượng vật tư
• Khả năng cắt, chấn và hàn
• Kết cấu cần gia cường
• Trọng lượng thành phẩm
• Phương án vận chuyển

Không nên thay đổi vật liệu hoặc giảm độ dày chỉ để hạ giá nếu chưa kiểm tra lại yêu cầu sử dụng.

Mức độ phức tạp của kết cấu

Hai vỏ tủ cùng kích thước nhưng giá có thể khác nhau nếu kết cấu khác.

Những chi tiết thường làm tăng số công đoạn gồm:

• Nhiều cánh cửa
• Nhiều khoang
• Nhiều lần chấn gấp
• Nhiều lỗ cắt đột
• Tấm ngăn
• Chân đế
• Mái che
• Tấm gá
• Cánh trong
• Chi tiết hàn hoặc gia cường
• Nhiều loại khóa và bản lề

Khi cần tối ưu chi phí, nên xem lại những chi tiết nào thật sự bắt buộc và những chi tiết nào chỉ là tùy chọn.

Yêu cầu bề mặt và màu sơn

Sơn toàn bộ, sơn từng phần, dùng nhiều màu hoặc cần che chắn một số vị trí đều có thể làm thay đổi công đoạn hoàn thiện.

Nếu dự án yêu cầu đồng bộ màu, nên thống nhất mã màu ngay từ đầu. Việc đổi màu sau khi đã triển khai có thể ảnh hưởng đến kế hoạch sản xuất và báo giá.

Số lượng và mức độ lặp lại

Một sản phẩm đơn chiếc khác với nhiều sản phẩm cùng bản vẽ.

Nếu sản xuất nhiều bộ giống nhau, xưởng có thể tổ chức công việc theo lô. Ngược lại, một đơn hàng có nhiều mã khác nhau cần tách bản vẽ, vật tư và công đoạn cho từng mã.

Vì vậy, nên phân biệt rõ:

• Tổng số lượng
• Số lượng từng mã
• Mã giống nhau hoàn toàn
• Mã chỉ giống kích thước nhưng khác lỗ hoặc màu
• Mã cần làm mẫu trước

Mức độ hoàn chỉnh của bản vẽ

Hồ sơ thiếu thông tin có thể chỉ đủ để báo giá sơ bộ.

Nếu chưa rõ vật liệu, độ dày, số lượng lỗ, phụ kiện cơ khí hoặc yêu cầu sơn, báo giá có thể cần cập nhật sau khi thông số được xác nhận.

Để hiểu rõ hơn cách hình thành chi phí, khách hàng nên tham khảo thêm nội dung về báo giá vỏ tủ điện và các yếu tố ảnh hưởng đến giá.

Các lỗi thường gặp khi gửi yêu cầu gia công

Nhiều lỗi không nằm ở bản thân sản phẩm mà nằm ở cách mô tả yêu cầu.

Chỉ gửi kích thước phủ bì

Kích thước phủ bì không cho biết:

• Cấu tạo bên trong
• Số lượng cánh
• Độ dày
• Tấm gá
• Vị trí lỗ
• Chân đế
• Mái che

Vì vậy, báo giá dựa trên ba kích thước thường chỉ có tính tham khảo.

Không ghi vật liệu hoặc độ dày

Nếu thiếu hai thông tin này, xưởng không đủ cơ sở để tính vật tư và phương án gia công.

Không nên yêu cầu xưởng tự chọn nếu dự án đã có yêu cầu kỹ thuật riêng.

Không nêu vỏ dùng trong nhà hay ngoài trời

Môi trường sử dụng liên quan đến vật liệu, kết cấu, cửa, mái che và xử lý bề mặt.

Thiếu thông tin này có thể dẫn đến phương án chưa phù hợp với vị trí lắp đặt.

Thiếu vị trí lỗ chờ

Lỗ chờ không chỉ cần kích thước mà còn cần vị trí.

Một lỗ đúng đường kính nhưng sai vị trí vẫn có thể khiến sản phẩm không lắp được vào hệ thống thực tế.

Gửi nhiều file khác phiên bản

Đây là lỗi thường gặp ở dự án có nhiều lần chỉnh sửa.

Nên quy định một file cuối cùng, có mã phiên bản rõ ràng. Các file cũ nên được đánh dấu không còn hiệu lực.

Không có mã màu cụ thể

Ghi “màu xám” hoặc “màu kem” có thể chưa đủ.

Nếu màu là yêu cầu quan trọng, nên dùng mã màu hoặc mẫu đã xác nhận.

Gộp nhiều mã sản phẩm trong một yêu cầu

Một email ghi “báo giá 100 vỏ tủ” nhưng đính kèm nhiều bản vẽ khác nhau sẽ khó kiểm soát.

Nên lập bảng số lượng theo từng mã và kiểm tra tên file tương ứng.

Kinh nghiệm đặt gia công vỏ tủ điện theo bản vẽ

Một số cách dưới đây giúp giảm thời gian trao đổi và hạn chế sửa đổi.

Tách yêu cầu bắt buộc và yêu cầu ưu tiên

Không phải mọi chi tiết đều có mức độ quan trọng như nhau.

Có thể chia thành:

Yêu cầu bắt buộc:

• Kích thước lắp đặt
• Vị trí lỗ
• Vật liệu
• Độ dày
• Hướng mở cửa
• Màu theo dự án

Yêu cầu ưu tiên:

• Kiểu tay nắm
• Một số chi tiết thẩm mỹ
• Vị trí nhãn
• Cách chia khoang nếu có thể điều chỉnh

Việc tách hai nhóm giúp dễ trao đổi khi cần điều chỉnh phương án.

Đánh dấu các kích thước không được thay đổi

Các kích thước liên quan đến vị trí lắp đặt, kết nối với thiết bị khác hoặc mặt ghép nên được đánh dấu rõ.

Ví dụ:

• Khoảng cách lỗ bắt
• Vị trí mặt bích
• Kích thước lọt lòng
• Cao độ lỗ cáp
• Khoảng hở tại vị trí lắp
• Kích thước tấm gá

Những kích thước còn lại có thể được xem xét theo kết cấu gia công nếu được hai bên thống nhất.

Xác nhận bản vẽ cuối trước khi sản xuất

Trước khi sản xuất, nên kiểm tra lại:

• Mã sản phẩm
• Phiên bản
• Kích thước
• Vật liệu
• Độ dày
• Số lượng
• Màu
• Phạm vi phụ kiện cơ khí
• Vị trí lỗ
• Kiểu lắp đặt

Đây là bước kiểm soát hồ sơ, không phải cam kết thay thế trách nhiệm kỹ thuật của dự án.

Cân nhắc làm mẫu với sản phẩm mới

Với sản phẩm có kết cấu mới, nhiều lỗ chờ hoặc số lượng lớn, có thể cân nhắc làm mẫu trước khi sản xuất đồng loạt.

Mẫu giúp kiểm tra:

• Kích thước thực tế
• Khả năng lắp đặt
• Hướng mở
• Vị trí lỗ
• Cách bố trí phụ kiện cơ khí
• Màu và bề mặt

Việc có cần làm mẫu hay không phụ thuộc vào mức độ phức tạp và yêu cầu của từng đơn hàng.

Lưu mã sản phẩm cho các lần đặt tiếp theo

Với đơn hàng lặp lại, nên lưu:

• Mã sản phẩm
• Bản vẽ cuối
• Phiên bản đã sản xuất
• Màu
• Số lượng
• Ghi chú thay đổi
• Ảnh thành phẩm nếu có

Lần đặt sau chỉ cần nêu đúng mã và các thay đổi mới, giúp giảm nguy cơ dùng sai thông số.

Quy trình gửi yêu cầu và nhận báo giá

Quy trình cụ thể cần được xác nhận theo cách làm thực tế của từng đơn vị. Về nguyên tắc, việc đặt gia công vỏ tủ điện thường gồm các bước sau.

Bước 1: Gửi hồ sơ ban đầu

Khách hàng gửi:

• Bản vẽ hoặc ảnh mẫu
• Kích thước
• Vật liệu
• Độ dày
• Số lượng
• Môi trường lắp đặt
• Yêu cầu sơn
• Thời điểm cần hàng

Bước 2: Kiểm tra phạm vi gia công

Xưởng xem xét:

• Hồ sơ đã đủ chưa
• Chi tiết nào chưa rõ
• Phạm vi nào thuộc gia công cơ khí
• Có cần bổ sung bản vẽ hoặc thông số không

Bước 3: Xác nhận thông số

Hai bên thống nhất:

• Vật liệu
• Độ dày
• Kết cấu
• Số lượng
• Màu
• Vị trí lỗ
• Phụ kiện cơ khí
• Phiên bản bản vẽ

Bước 4: Báo giá theo hồ sơ đã thống nhất

Báo giá nên gắn với đúng mã sản phẩm và phiên bản hồ sơ.

Nếu sau đó thay đổi kết cấu, số lượng hoặc vật liệu, chi phí có thể cần được cập nhật.

Bước 5: Xác nhận trước khi sản xuất

Tùy đơn hàng, có thể cần xác nhận bản vẽ cuối hoặc mẫu trước khi triển khai.

Trước khi đăng bài, Thép Nhật CLC nên đối chiếu lại quy trình này với quy trình tiếp nhận báo giá thực tế của doanh nghiệp.

Khi nào nên đặt vỏ tủ điện theo yêu cầu thay vì dùng mẫu có sẵn?

Vỏ tủ tiêu chuẩn phù hợp khi kích thước và kết cấu có sẵn đáp ứng được yêu cầu. Gia công theo bản vẽ phù hợp hơn trong các trường hợp cần điều chỉnh riêng.

Kích thước lắp đặt bị giới hạn

Một số vị trí lắp có giới hạn về chiều cao, chiều sâu hoặc khoảng mở cửa. Khi đó, mẫu có sẵn có thể không phù hợp.

Cần vị trí lỗ hoặc mặt bích riêng

Hệ thống cáp, quạt, đồng hồ hoặc thiết bị bên ngoài có thể yêu cầu vị trí lỗ khác với mẫu tiêu chuẩn.

Cần kết cấu cửa, chân đế hoặc mái che riêng

Dự án có thể yêu cầu:

• Hai cánh
• Cánh trong
• Chân đế theo cao độ
• Mái che
• Tấm ngăn
• Tấm gá riêng

Cần đồng bộ theo bản vẽ dự án

Khi nhiều hạng mục cần dùng cùng kích thước, màu, mã sản phẩm hoặc cách bố trí, gia công theo bản vẽ giúp kiểm soát tính đồng nhất.

Cần sản xuất lặp lại theo một mã sản phẩm

Doanh nghiệp có thể chuẩn hóa một mẫu vỏ tủ và đặt lại nhiều lần theo cùng mã.

Điều này hữu ích khi cần quản lý bản vẽ, số lượng và thay đổi giữa các đợt đặt hàng.

Gia công theo yêu cầu không mặc nhiên tốt hơn mẫu có sẵn. Phương án phù hợp phụ thuộc vào kích thước, kết cấu, số lượng và yêu cầu thực tế.

Câu hỏi thường gặp

Đặt gia công vỏ tủ điện cần gửi bản vẽ định dạng nào?

Có thể gửi bản vẽ kỹ thuật, PDF hoặc ảnh mẫu để trao đổi ban đầu. Định dạng file ưu tiên cần được xác nhận trực tiếp với Thép Nhật CLC trước khi gửi hồ sơ chính thức.

Chưa có bản vẽ hoàn chỉnh có báo giá được không?

Có thể báo giá sơ bộ nếu đã có kích thước, vật liệu, độ dày, kết cấu, số lượng và yêu cầu bề mặt. Muốn báo giá sát hơn, hồ sơ cần được xác nhận đầy đủ.

Thông tin nào ảnh hưởng nhiều đến giá gia công?

Kích thước, vật liệu, độ dày, kết cấu, số lượng chi tiết cắt đột, yêu cầu bề mặt và số lượng sản phẩm đều có thể ảnh hưởng đến giá.

Có cần ghi mã màu sơn tĩnh điện không?

Nên cung cấp mã màu hoặc mẫu màu đã thống nhất để hạn chế khác biệt khi xác định màu hoàn thiện.

Vỏ tủ điện ngoài trời cần cung cấp thêm thông tin gì?

Cần nêu rõ vị trí lắp đặt, có mái che hay không, yêu cầu về mái che, chân đế, cửa, ron và xử lý bề mặt. Thông số cụ thể cần được xác nhận theo từng dự án.

Có thể đặt gia công theo mẫu vỏ tủ cũ không?

Có thể dùng mẫu cũ làm cơ sở tham khảo. Tuy nhiên, vẫn cần xác nhận lại kích thước, vật liệu, độ dày, chi tiết cơ khí và yêu cầu hoàn thiện.

Vì sao phải xác nhận phiên bản bản vẽ?

Mã và phiên bản giúp tránh dùng nhầm bản cũ khi báo giá hoặc sản xuất. Đây là bước quan trọng với đơn hàng có nhiều lần chỉnh sửa.

Liên hệ Thép Nhật CLC để nhận báo giá tốt nhất

Nếu bạn đang tìm thang máng cáp cho nhà xưởng, công trình cơ điện hoặc kết cấu thép, đừng chọn theo cảm tính.

Hãy chọn đơn vị hiểu sản phẩm, làm chủ sản xuất và có kinh nghiệm thực tế.

Thép Nhật CLC mang đến cho bạn:

Sản phẩm của Thép Nhật CLC được gia công sản xuất trực tiếp tại xưởng
Kiểm soát độ dày rõ ràng
Báo giá một cách minh bạch và trực quan theo từng yêu cầu
Hỗ trợ bản vẽ và thiết kế bằng công nghệ 3D

Bạn không cần đoán. Bạn nhìn trước toàn bộ phương án trước khi thi công.

Điều này giúp bạn tránh sai sót, giảm lãng phí và chủ động ngay từ đầu.

Nếu bạn đang cần báo giá thang máng cáp, hãy liên hệ trực tiếp với Thép Nhật CLC. Bạn sẽ nhận được mức giá cạnh tranh cùng sản phẩm đúng chất lượng.

CÔNG TY TNHH THÉP NHẬT CLC

Văn Phòng: 68/5N Ấp Mỹ Hòa 3, Xã Hóc Môn, Tp. Hồ Chí Minh

Nhà Máy: T13/5 KDC Xuyên Á, Đức Hòa, Long An

Hotline: 083 86 86 179

Kinh doanh : 0866 39 79 78 - Mr. Sơn

Kinh doanh : 0567 77 6666 - Mr. Đạt

Kinh doanh : 0358 234 977 - Mr. Long

Email: thepnhatclc101025@gmail.com

Website: www.thepnhatclc.com

Chỉ cần gửi yêu cầu, bạn sẽ có phương án rõ ràng để triển khai ngay.

Lưu ý: Giá chỉ mang tính chất tham khảo, cần biết giá chính xác hãy liên hệ ngay cho Thép Nhật CLC nhé !
