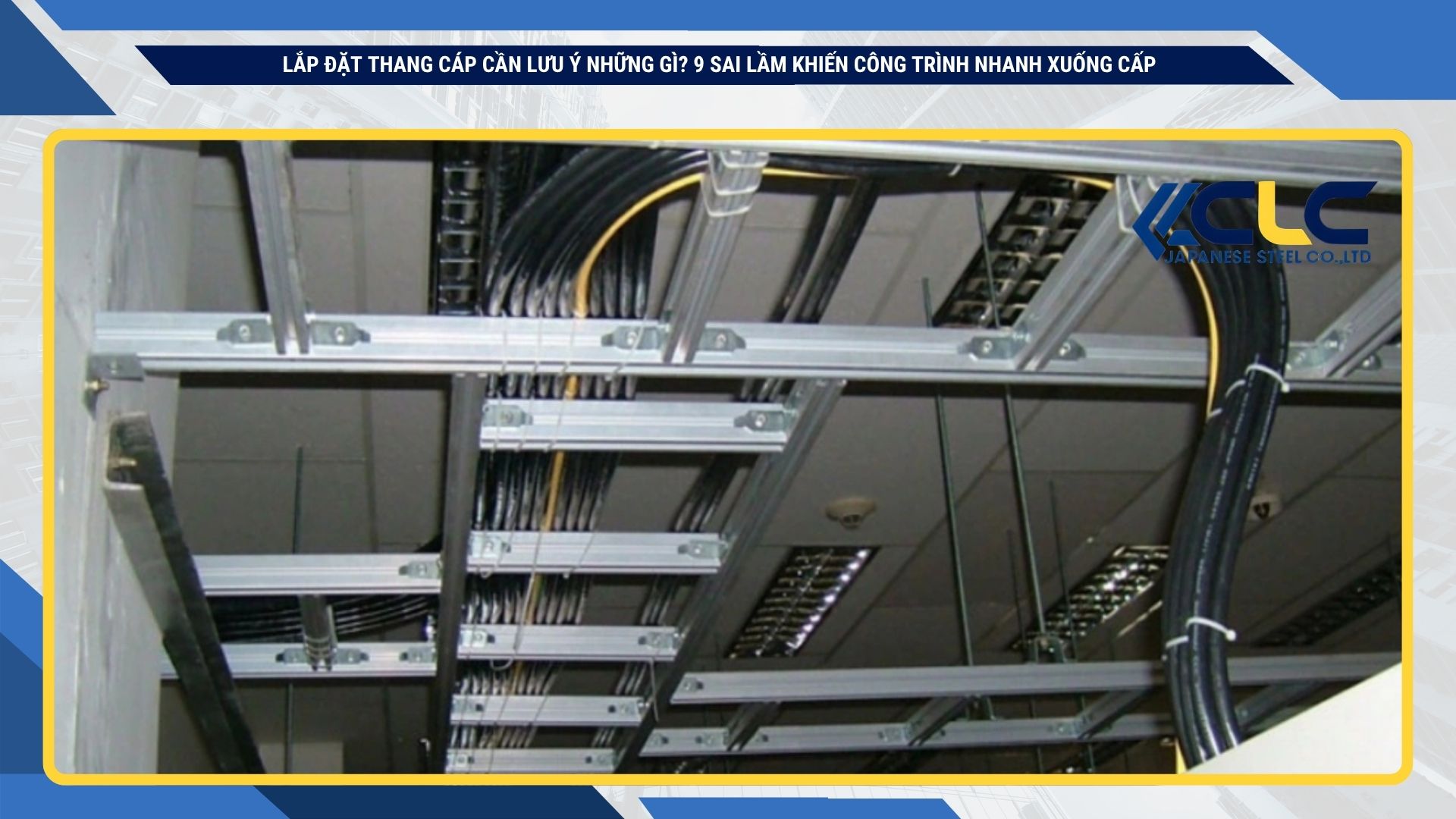

Lắp Đặt Thang Cáp Cần Lưu Ý Những Gì? 9 Sai Lầm Khiến Công Trình Nhanh Xuống Cấp

Những Sai Lầm Phổ Biến Khi Thi Công Thang Cáp

Trong thực tế, hệ thống thang cáp ít khi hỏng ngay sau khi lắp đặt. Vấn đề thường xuất hiện sau vài tháng hoặc vài năm vận hành, đặc biệt ở nhà xưởng có tải điện lớn, máy móc rung liên tục hoặc môi trường ẩm nóng. Vì vậy, khi thi công thang cáp, cần tránh các lỗi dưới đây ngay từ đầu.

Treo khoảng cách quá xa

Đây là lỗi rất thường gặp khi thi công ngoài công trường. Một số đội thi công muốn tiết kiệm ty ren, giá đỡ và thời gian lắp đặt nên kéo giãn khoảng cách treo thang cáp. Ban đầu, khi chưa kéo đủ dây điện, hệ thống nhìn vẫn thẳng và chắc. Nhưng sau khi đưa cáp vào đủ tải, phần giữa nhịp bắt đầu võng xuống.

Khi khoảng cách giá đỡ quá xa, thang cáp dễ gặp các vấn đề như:

• võng bụng giữa nhịp
• rung khi có tác động từ máy móc
• mối nối chịu lực không đều
• bulong nhanh lỏng
• khó bổ sung cáp về sau

Với công trình nhà xưởng, khoảng cách treo nên được tính theo tải trọng thực tế. Nếu tuyến cáp nặng, đi trên cao hoặc gần khu vực có rung động, nên giảm khoảng cách giá đỡ thay vì cố dùng khoảng cách tối đa.

Kinh nghiệm thực tế là không nên chỉ nhìn vào chiều dài tuyến để bố trí giá đỡ. Cần xem thêm số lượng cáp, loại cáp, chiều rộng thang cáp và môi trường thi công. Một tuyến thang cáp rộng 400–600mm, chứa nhiều dây động lực, không thể treo giống tuyến thang nhỏ dùng cho dây điều khiển.

Không tính tải trọng thực tế

Nhiều công trình chỉ tính tải tại thời điểm lắp đặt. Đây là sai lầm lớn, nhất là với nhà xưởng sản xuất. Sau một thời gian vận hành, doanh nghiệp có thể lắp thêm máy, mở rộng dây chuyền hoặc bổ sung tủ điện. Khi đó, tuyến thang cáp ban đầu không còn đủ khả năng chịu tải.

Lỗi này thường dẫn đến:

• thang cáp bị quá tải
• cáp xếp chồng quá dày
• khó tản nhiệt
• khó bảo trì
• phải thay tuyến mới khi mở rộng

Khi thiết kế và thi công thang cáp, nên tính thêm tải dự phòng. Với nhà xưởng, mức dự phòng hợp lý thường từ 30–40% tùy quy mô công trình. Điều này giúp hệ thống có không gian để bổ sung dây về sau mà không phải tháo dỡ toàn bộ.

Ví dụ thực tế: một nhà xưởng ban đầu chỉ có 3 tủ điện sản xuất, nhưng sau 2 năm mở rộng lên 5 tủ. Nếu tuyến thang cáp ban đầu đã đầy 90–100%, việc kéo thêm dây sẽ rất khó. Ngược lại, nếu có dự phòng ngay từ đầu, chi phí mở rộng sẽ thấp hơn nhiều.

Không xử lý chống rung

Nhà xưởng khác với công trình dân dụng ở chỗ luôn có rung động. Máy ép, máy CNC, quạt công nghiệp, băng tải, máy nén khí hoặc hệ thống xử lý bụi đều có thể tạo ra rung trong quá trình vận hành.

Nếu hệ thống thang cáp không được gia cố tốt, rung động kéo dài sẽ làm:

• bulong bị lỏng
• ty ren dao động
• điểm nối bị nứt
• thang cáp phát tiếng ồn
• tuyến cáp mất ổn định

Ở các vị trí gần máy móc rung mạnh, không nên chỉ treo thang cáp bằng ty ren đơn giản. Cần bổ sung giằng, tăng điểm treo hoặc dùng giá đỡ chắc hơn. Với tuyến dài, nên kiểm tra độ rung sau khi kéo cáp và chạy thử máy.

Kinh nghiệm thi công là các vị trí co, tê, chuyển hướng và đoạn gần thiết bị lớn nên được gia cố kỹ hơn đoạn thẳng thông thường. Đây là các điểm dễ chịu lực lệch và dễ phát sinh rung lắc nhất.

Không tiếp địa hệ thống thang cáp

Tiếp địa là hạng mục nhiều người xem nhẹ, nhưng lại rất quan trọng trong hệ thống điện công nghiệp. Thang cáp là kết cấu kim loại, nếu có sự cố rò điện mà không được tiếp địa đúng cách, nguy cơ mất an toàn sẽ rất cao.

Tiếp địa giúp:

• giảm nguy cơ rò điện
• bảo vệ người vận hành
• hạn chế sự cố khi chập điện
• hỗ trợ nghiệm thu hệ thống điện
• tăng độ an toàn cho toàn bộ tuyến cáp

Đặc biệt, với môi trường ẩm, ngoài trời hoặc nhà máy có công suất lớn, tiếp địa không nên làm qua loa. Các điểm nối giữa các đoạn thang cáp cũng cần đảm bảo tính liên tục điện. Nếu chỉ bắt nối cơ khí nhưng không đảm bảo dẫn điện tốt, hệ thống tiếp địa có thể không đạt yêu cầu khi kiểm tra.

Khi nghiệm thu, nên kiểm tra rõ:

• có dây tiếp địa hay không
• điểm bắt tiếp địa có chắc không
• bề mặt tiếp xúc có bị sơn phủ, gỉ sét không
• điện trở tiếp địa có đạt yêu cầu không

Dùng vật liệu không phù hợp môi trường

Một sai lầm phổ biến khác là chọn vật liệu theo giá rẻ mà không xét môi trường sử dụng. Ví dụ, nhiều công trình ngoài trời vẫn dùng thang cáp sơn tĩnh điện để tiết kiệm chi phí ban đầu. Sau một thời gian nắng mưa, lớp sơn bong ra, thang cáp bắt đầu gỉ sét và giảm tuổi thọ nhanh.

Nếu dùng sai vật liệu, hệ thống có thể gặp:

• bong lớp phủ
• gỉ sét tại mép cắt
• mục chân đỡ
• giảm khả năng chịu tải
• mất thẩm mỹ công trình

Với môi trường trong nhà, khô ráo, sơn tĩnh điện có thể phù hợp. Nhưng với khu vực ẩm, ngoài trời hoặc nhà máy có hơi hóa chất, nên cân nhắc mạ kẽm, mạ kẽm nhúng nóng hoặc inox.

Lưu ý quan trọng: chi phí vật liệu tốt ban đầu có thể cao hơn, nhưng thường rẻ hơn nhiều so với chi phí tháo dỡ, thay mới và dừng hệ thống để sửa chữa.

Kinh Nghiệm Lắp Thang Cáp Nhà Xưởng Thực Tế

Lắp thang cáp nhà xưởng không chỉ cần đúng bản vẽ mà còn phải tính đến vận hành lâu dài. Nhà xưởng thường có tải điện lớn, bụi, nhiệt, độ ẩm và nhu cầu mở rộng. Vì vậy, cách chọn thang cáp cần thực tế hơn so với công trình nhỏ.

Chọn độ dày phù hợp

Không phải lúc nào thang cáp càng dày càng tốt. Chọn quá dày có thể làm tăng chi phí không cần thiết. Nhưng chọn quá mỏng lại khiến hệ thống dễ võng, rung và nhanh xuống cấp.

Thông thường:

Với nhà xưởng có nhiều dây động lực, không nên chọn thang cáp quá mỏng chỉ để giảm giá. Phần chênh lệch ban đầu không quá lớn, nhưng rủi ro sửa chữa về sau lại rất cao.

Kinh nghiệm thực tế là nên xem xét đồng thời 4 yếu tố:

• chiều rộng thang cáp
• tổng tải dây
• khoảng cách giá đỡ
• môi trường rung động

Một thang cáp dày nhưng treo sai khoảng cách vẫn có thể võng. Ngược lại, độ dày vừa phải nhưng bố trí giá đỡ hợp lý vẫn vận hành rất ổn định.

Chọn vật liệu theo môi trường sử dụng

Vật liệu ảnh hưởng trực tiếp đến tuổi thọ hệ thống. Đây là phần nên được quyết định ngay từ giai đoạn mua hàng, không nên để đến khi thi công mới xử lý.

Nếu công trình gần biển, khu vực có hơi ẩm cao hoặc môi trường sản xuất có hóa chất, không nên chọn vật liệu chỉ dựa vào giá thấp. Những môi trường này làm kim loại ăn mòn nhanh hơn bình thường.

Khi nào dùng mạ kẽm?

Thang cáp mạ kẽm phù hợp với nhiều nhà xưởng tại Việt Nam vì cân bằng tốt giữa chi phí và độ bền.

Nên dùng mạ kẽm khi:

• nhà xưởng có độ ẩm vừa phải
• tuyến thang cáp đi trong nhà
• công trình cần độ bền tốt hơn sơn tĩnh điện
• ngân sách không phù hợp để dùng inox

Mạ kẽm cũng phù hợp cho các công trình cần thi công nhanh, số lượng lớn và yêu cầu độ bền ổn định.

Khi nào nên dùng inox?

Inox phù hợp cho môi trường khắc nghiệt hơn. Chi phí cao hơn nhưng bù lại khả năng chống ăn mòn tốt, tuổi thọ cao và ít phải bảo trì.

Nên dùng inox trong:

• nhà máy thực phẩm
• nhà máy dược phẩm
• khu vực hóa chất
• môi trường ẩm liên tục
• khu vực yêu cầu vệ sinh cao

Không nên dùng inox cho mọi công trình nếu không cần thiết, vì chi phí đầu tư sẽ tăng đáng kể. Cách tốt nhất là phân vùng vật liệu: khu vực thường dùng mạ kẽm, khu vực ăn mòn cao dùng inox.

Tính tải dự phòng cho mở rộng tương lai

Nhà xưởng rất hiếm khi giữ nguyên quy mô trong nhiều năm. Khi sản xuất tăng, doanh nghiệp thường bổ sung máy móc, tủ điện và dây cáp. Nếu hệ thống thang cáp ban đầu không có dự phòng, việc mở rộng sẽ rất tốn kém.

Khi thi công thang cáp, nên chừa:

• tải dự phòng
• không gian kéo thêm dây
• vị trí lắp thêm nhánh rẽ
• khoảng trống để bảo trì
• điểm treo đủ chắc cho tải tăng thêm

Một lỗi thường gặp là thiết kế tuyến thang cáp vừa khít với nhu cầu hiện tại. Nhìn thì tiết kiệm, nhưng sau này chỉ cần thêm vài tuyến cáp lớn là hệ thống bị quá tải.

Kinh nghiệm thực tế: với nhà xưởng mới, nên dự phòng 30–40%. Với nhà xưởng có kế hoạch mở rộng rõ ràng, mức dự phòng có thể cao hơn.

Tối ưu tuyến để giảm vật tư

Một tuyến thang cáp tốt không phải là tuyến ngắn nhất, mà là tuyến dễ thi công, dễ kéo cáp, ít co nối và thuận tiện bảo trì.

Khi tối ưu tuyến, cần tránh:

• đi vòng quá nhiều
• quá nhiều co chữ L
• đi sát khu vực nhiệt cao
• đi qua nơi khó bảo trì
• giao cắt phức tạp với ống gió, ống nước

Một tuyến hợp lý có thể giúp giảm:

• chiều dài thang cáp
• số lượng phụ kiện
• thời gian thi công
• chi phí nhân công
• rủi ro lỗi khi kéo cáp

Ví dụ, nếu tuyến đi ngắn hơn nhưng phải qua nhiều co, tê, khu vực chật và khó thao tác, tổng chi phí có thể cao hơn tuyến dài hơn một chút nhưng thẳng, dễ lắp và dễ bảo trì.

Lắp Thang Cáp Giá Bao Nhiêu?

Chi phí lắp thang cáp không nên chỉ tính theo mét dài. Trong thực tế, hai công trình có cùng chiều dài 100m nhưng giá thi công có thể khác nhau rất nhiều vì độ cao, số lượng co nối, loại vật liệu và điều kiện mặt bằng khác nhau.

Giá phụ thuộc yếu tố nào?

Các yếu tố ảnh hưởng trực tiếp đến giá gồm:

Vì vậy, khi hỏi lắp thang cáp giá bao nhiêu, cần có bản vẽ hoặc ít nhất là thông tin sơ bộ về kích thước, chiều dài tuyến, độ cao và môi trường sử dụng.

Độ dày ảnh hưởng chi phí ra sao?

Độ dày là một trong những yếu tố làm thay đổi giá rõ nhất. Thang cáp càng dày thì lượng thép sử dụng càng nhiều, giá vật tư càng tăng. Tuy nhiên, độ dày cao hơn cũng giúp hệ thống chịu tải tốt hơn, ít võng hơn và ổn định hơn khi dùng lâu dài.

Không nên chọn độ dày theo cảm tính. Cần dựa vào:

• tải trọng dây cáp
• chiều rộng thang
• khoảng cách giá đỡ
• môi trường rung động
• yêu cầu nghiệm thu

Nếu tải nhẹ nhưng chọn quá dày, chi phí bị đội lên không cần thiết. Nếu tải nặng mà chọn quá mỏng, công trình dễ phát sinh lỗi sau vận hành.

Chi phí nhân công thi công

Nhân công thi công không chỉ phụ thuộc vào chiều dài tuyến. Một tuyến ngắn nhưng thi công trên cao, nhiều vật cản hoặc phải làm ngoài giờ có thể tốn chi phí hơn tuyến dài nhưng mặt bằng thuận lợi.

Chi phí nhân công thường tăng khi:

• thi công ở độ cao lớn
• mặt bằng chật
• nhiều co, tê, chuyển hướng
• phải né hệ thống ống gió, ống nước
• thi công ban đêm
• công trình yêu cầu tiến độ gấp

Với nhà xưởng đang vận hành, chi phí cũng có thể cao hơn vì đội thi công phải làm theo khung giờ hạn chế, tránh ảnh hưởng sản xuất.

Báo giá theo mét hay theo hệ thống?

Có ba cách báo giá phổ biến:

Với công trình nhà xưởng, báo giá trọn gói thường dễ kiểm soát hơn vì bao gồm cả vật tư phụ, nhân công và trách nhiệm thi công. Tuy nhiên, cần yêu cầu báo giá rõ từng hạng mục để tránh phát sinh.

Tiêu Chuẩn Kỹ Thuật Khi Lắp Đặt Thang Cáp

Tiêu chuẩn kỹ thuật giúp hệ thống thang cáp an toàn, bền và dễ nghiệm thu. Không nhất thiết công trình nào cũng áp dụng giống nhau, nhưng các nguyên tắc về tải trọng, tiếp địa, khoảng cách treo và độ ổn định luôn cần được kiểm soát.

Tiêu chuẩn IEC

IEC thường được tham khảo trong các công trình công nghiệp, nhà máy và hệ thống điện có yêu cầu cao. Khi áp dụng theo tinh thần của tiêu chuẩn IEC, đơn vị thi công cần chú ý đến:

• khả năng chịu tải
• độ bền cơ học
• tính liên tục điện
• khả năng chống ăn mòn
• an toàn khi vận hành

Với công trình có yêu cầu kỹ thuật cao, nên làm rõ tiêu chuẩn áp dụng ngay từ đầu để tránh tranh cãi khi nghiệm thu.

Tiêu chuẩn TCVN

TCVN là cơ sở quan trọng khi thi công và nghiệm thu tại Việt Nam. Với hệ thống thang cáp, các nội dung thường liên quan đến an toàn điện, cơ khí lắp đặt và điều kiện vận hành.

Khi thi công, cần chú ý:

• hệ thống phải chắc chắn
• không có cạnh sắc gây hư cáp
• có tiếp địa phù hợp
• vật liệu phù hợp môi trường
• tuyến đi không cản trở bảo trì

Không nên xem tiêu chuẩn chỉ là giấy tờ. Trong thực tế, tiêu chuẩn giúp giảm rủi ro vận hành và tránh lỗi phải sửa lại sau nghiệm thu.

Quy định an toàn điện công nghiệp

Trong môi trường công nghiệp, an toàn điện là ưu tiên hàng đầu. Hệ thống thang cáp không chỉ giữ dây cáp gọn gàng mà còn ảnh hưởng đến khả năng vận hành ổn định của toàn bộ nhà máy.

Các hạng mục thường được kiểm tra gồm:

• khoảng cách giá đỡ
• độ chắc chắn của hệ treo
• tình trạng tiếp địa
• độ võng sau khi kéo cáp
• vị trí cáp động lực và cáp điều khiển
• khả năng tản nhiệt
• lối đi bảo trì

Nếu hệ thống thang cáp được thi công đúng ngay từ đầu, việc nghiệm thu và bảo trì sau này sẽ nhẹ hơn rất nhiều.

Checklist Trước Khi Nghiệm Thu Hệ Thống Thang Cáp

Checklist nghiệm thu giúp phát hiện lỗi trước khi bàn giao. Đây là bước nên làm kỹ, vì sau khi đưa cáp vào vận hành, việc sửa chữa sẽ khó hơn nhiều.

Checklist phần giá đỡ

Cần kiểm tra:

• khoảng cách treo có đúng thiết kế không
• ty ren có đúng kích thước không
• bulong đã siết chắc chưa
• giá đỡ có bị nghiêng không
• hệ treo có rung lắc không
• vị trí co, tê có được gia cố thêm không

Nếu phát hiện tuyến thang bị võng trước khi kéo đủ cáp, cần xử lý ngay. Không nên chờ đến khi vận hành mới sửa.

Checklist phần tiếp địa

Cần kiểm tra:

• có dây tiếp địa cho hệ thống không
• điểm nối tiếp địa có chắc không
• các đoạn thang có liên tục điện không
• vị trí tiếp xúc có bị sơn phủ không
• có đo kiểm điện trở tiếp địa không

Một lỗi nhỏ ở tiếp địa có thể khiến hệ thống không đạt nghiệm thu, đặc biệt trong công trình công nghiệp.

Checklist độ võng và tải trọng

Checklist này nên được dùng trước khi bàn giao cho chủ đầu tư hoặc bộ phận vận hành.

Nên Chọn Đơn Vị Thi Công Thang Cáp Như Thế Nào?

Chọn đơn vị thi công không nên chỉ dựa vào giá thấp. Với hệ thống thang cáp nhà xưởng, lỗi thi công có thể làm phát sinh chi phí lớn hơn nhiều so với phần tiết kiệm ban đầu.

Có kinh nghiệm nhà xưởng

Đơn vị đã từng làm công trình công nghiệp sẽ hiểu rõ:

• tải cáp thường lớn hơn công trình dân dụng
• nhà xưởng có rung động
• môi trường có thể nóng, ẩm hoặc bụi
• yêu cầu nghiệm thu chặt hơn
• hệ thống cần dễ bảo trì

Kinh nghiệm này giúp họ đưa ra phương án thực tế hơn, không chỉ lắp đúng bản vẽ mà còn phù hợp vận hành lâu dài.

Có bản vẽ shopdrawing

Bản vẽ shopdrawing giúp giảm rất nhiều lỗi ngoài công trường. Nếu không có bản vẽ rõ, đội thi công dễ xử lý theo cảm tính, dẫn đến tuyến đi rối, nhiều co nối và khó bảo trì.

Shopdrawing nên thể hiện:

• tuyến đi thang cáp
• cao độ lắp đặt
• vị trí co, tê, nhánh rẽ
• khoảng cách giá đỡ
• vị trí tiếp địa
• giao cắt với hệ thống khác

Với công trình lớn, không nên thi công chỉ dựa vào bản vẽ sơ bộ.

Có bảo hành thi công

Bảo hành là yếu tố cần làm rõ trước khi ký hợp đồng. Một số lỗi thang cáp không xuất hiện ngay khi bàn giao mà chỉ phát sinh sau thời gian vận hành.

Nên hỏi rõ:

• bảo hành trong bao lâu
• bảo hành phần vật tư hay cả thi công
• lỗi rung lắc có được xử lý không
• lỗi lỏng bulong, lệch tuyến có nằm trong phạm vi không
• thời gian phản hồi khi có sự cố

Đơn vị làm bài bản sẽ không ngại cam kết rõ ràng vì họ kiểm soát được chất lượng thi công.

Có năng lực cung cấp vật tư

Một đơn vị hiểu cả vật tư và thi công sẽ tư vấn chính xác hơn. Họ biết khi nào nên dùng thang cáp mạ kẽm, khi nào cần nhúng nóng, khi nào nên chọn inox và độ dày nào phù hợp.

Điều này giúp tránh hai tình huống:

• mua vật tư quá yếu so với tải
• mua vật tư quá dư gây lãng phí

Thép Nhật CLC cung cấp thép và vật tư công nghiệp tại Việt Nam, hỗ trợ khách hàng chọn đúng chủng loại theo nhu cầu sử dụng thực tế. Với lợi thế về nguồn vật tư, mức giá cạnh tranh và tư vấn rõ ràng, Thép Nhật CLC phù hợp cho các đơn vị cần mua vật tư cho nhà xưởng, công trình cơ điện và hệ thống công nghiệp.
