Bản Vẽ Máng Cáp Gồm Những Gì? Cách Đọc Chi Tiết

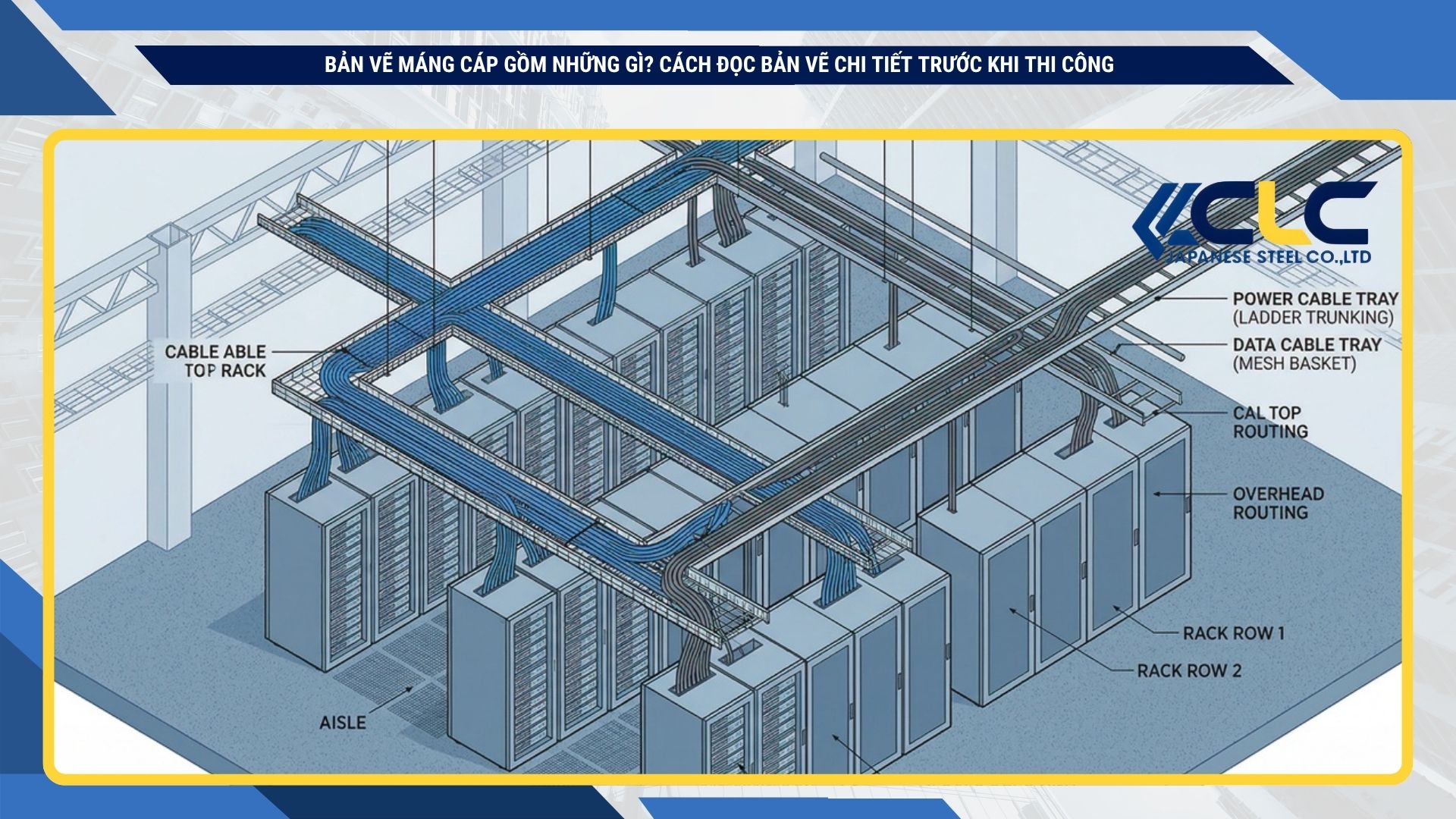

Bản vẽ máng cáp gồm những gì? Cách đọc bản vẽ chi tiết trước khi thi công

Khi tìm bản vẽ máng cáp, đa số người dùng không chỉ muốn xem một hình minh họa cho biết máng cáp trông như thế nào. Họ cần biết bản vẽ đó có đủ thông tin để báo giá, gia công, lắp đặt và nghiệm thu hay chưa.

Một bản vẽ thiếu kích thước, độ dày, vật liệu hoặc phụ kiện có thể khiến sản phẩm làm sai, thiếu co nối, lệch tuyến thi công hoặc phát sinh chi phí tại công trình. Vì vậy, trước khi gửi bản vẽ cho xưởng sản xuất hoặc đội thi công, cần kiểm tra kỹ từng thông số.

Trả lời nhanh: Bản vẽ máng cáp gồm những gì?

Bản vẽ máng cáp thường gồm mặt bằng tuyến máng, mặt cắt lắp đặt, kích thước rộng cao dài, độ dày vật liệu, loại vật liệu, phụ kiện, nắp máng, giá đỡ, cao độ treo, ghi chú kỹ thuật và bảng khối lượng. Với bản vẽ thi công, cần thể hiện thêm vị trí lắp đặt, khoảng cách giá đỡ và hướng tuyến thực tế.

Bản vẽ máng cáp là gì?

Bản vẽ máng cáp là tài liệu kỹ thuật thể hiện cấu tạo, kích thước, hướng tuyến và cách lắp đặt hệ thống máng cáp trong công trình. Bản vẽ này được dùng cho thiết kế điện, báo giá vật tư, gia công tại xưởng và thi công ngoài hiện trường.

Trong thực tế, cùng gọi là bản vẽ máng cáp nhưng mục đích sử dụng có thể khác nhau. Có bản vẽ chỉ để tham khảo cấu tạo. Có bản vẽ dùng để báo giá. Có bản vẽ lại đủ chi tiết để sản xuất và thi công.

Điểm quan trọng là không nên nhìn bản vẽ như một tấm hình. Cần đọc được bản vẽ đó đang trả lời cho câu hỏi nào: dùng loại máng gì, kích thước bao nhiêu, dày bao nhiêu, lắp ở đâu, đi theo tuyến nào và cần bao nhiêu phụ kiện.

Bản vẽ máng cáp dùng để làm gì?

Một bản vẽ máng cáp tốt thường phục vụ 4 việc chính.

Thứ nhất, dùng để xác định tuyến đi của hệ thống dây cáp điện, cáp điều khiển hoặc cáp tín hiệu.

Thứ hai, dùng để bóc khối lượng. Từ bản vẽ có thể tính được tổng chiều dài máng, số lượng co ngang, co lên, co xuống, tê, thập, giảm, nắp máng, giá đỡ và phụ kiện lắp đặt.

Thứ ba, dùng để báo giá. Đơn vị cung cấp cần biết kích thước, độ dày, vật liệu và số lượng để báo giá chính xác.

Thứ tư, dùng để thi công và nghiệm thu. Đội thi công sẽ dựa vào bản vẽ để lắp đúng tuyến, đúng cao độ, đúng vị trí giá đỡ và đúng phụ kiện.

Nếu bản vẽ chỉ có mặt bằng mà không có bảng khối lượng, việc báo giá dễ bị thiếu. Nếu bản vẽ chỉ có kích thước mà không có vật liệu, giá sẽ không chính xác. Nếu bản vẽ không có cao độ, ra công trình rất dễ vướng ống gió, PCCC hoặc dầm bê tông.

Bản vẽ máng cáp gồm những thành phần nào?

Một bản vẽ máng cáp chi tiết không chỉ có hình dạng sản phẩm. Nó cần có đủ thông tin để người sản xuất và người thi công hiểu giống nhau.

Thành phần trong bản vẽ	Nội dung cần có	Tác dụng thực tế
Mặt bằng tuyến máng	Hướng đi, vị trí, chiều dài tuyến	Biết máng đi qua khu vực nào, tổng chiều dài bao nhiêu
Mặt cắt lắp đặt	Vị trí treo, khoảng cách với trần/sàn/tường	Kiểm tra cao độ và khả năng va chạm với hệ khác
Kích thước máng	Rộng, cao, dài	Dùng để sản xuất và báo giá
Độ dày vật liệu	Ví dụ 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm	Quyết định độ cứng, tải trọng và giá thành
Loại vật liệu	Sơn tĩnh điện, mạ kẽm, mạ kẽm nhúng nóng, inox	Phù hợp môi trường sử dụng
Phụ kiện	Co ngang, co lên, co xuống, tê, thập, giảm	Giúp tuyến máng đổi hướng, chia nhánh, lên xuống cao độ
Nắp máng	Có nắp hoặc không nắp	Bảo vệ dây cáp, chống bụi, tăng thẩm mỹ
Giá đỡ	Console, ty treo, thanh chống, bulong	Đỡ hệ máng, hạn chế võng và rung
Cao độ lắp đặt	Cao độ so với sàn, trần hoặc mốc công trình	Tránh giao cắt với hệ thống khác
Ghi chú kỹ thuật	Màu sơn, lớp mạ, tiếp địa, bulong, yêu cầu nghiệm thu	Tránh hiểu sai khi sản xuất và lắp đặt
Bảng khối lượng	Số mét máng, số lượng phụ kiện, số lượng nắp	Dùng để đặt hàng, báo giá và kiểm soát vật tư

Trong thực tế, lỗi thường gặp nhất là bản vẽ có tuyến máng nhưng thiếu bảng phụ kiện. Khi thi công mới phát hiện thiếu co ngang, thiếu tê hoặc thiếu giảm. Lúc đó phải đặt bổ sung, chờ gia công, ảnh hưởng tiến độ công trình.

Các loại bản vẽ máng cáp thường gặp

Không phải bản vẽ nào cũng dùng được cho mọi giai đoạn. Cần phân biệt rõ để tránh dùng sai mục đích.

Bản vẽ thiết kế máng cáp

Bản vẽ thiết kế thường thể hiện hướng tuyến tổng quan của hệ máng cáp. Loại bản vẽ này xuất hiện ở giai đoạn thiết kế hệ thống điện hoặc M&E.

Bản vẽ thiết kế giúp biết máng cáp đi qua khu vực nào, kết nối từ tủ điện đến thiết bị nào, tuyến chính và tuyến nhánh ra sao. Tuy nhiên, nhiều bản vẽ thiết kế chưa đủ thông tin để gia công ngay vì có thể thiếu độ dày, chi tiết phụ kiện hoặc phương án giá đỡ.

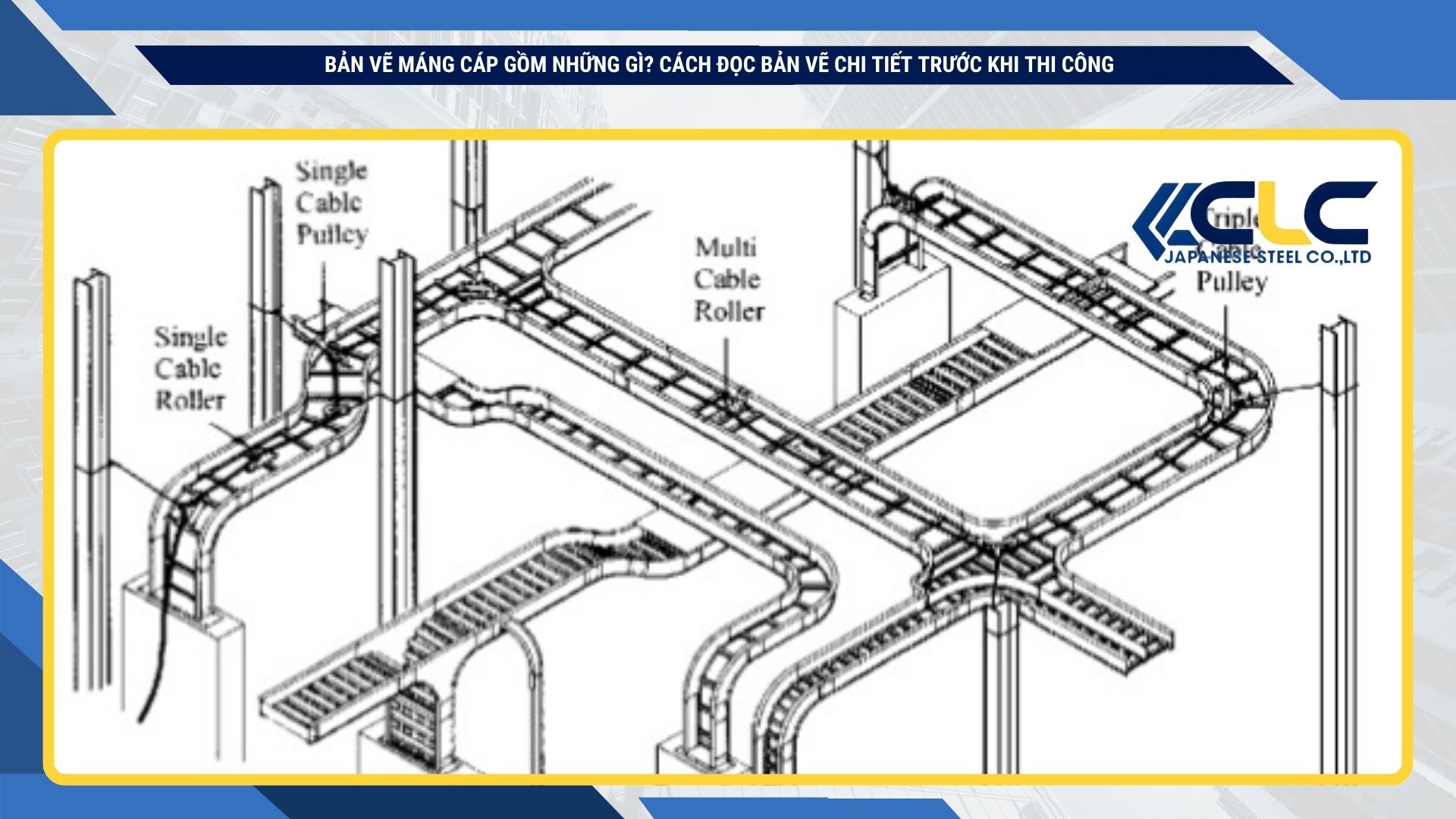

Bản vẽ thi công máng cáp

Bản vẽ thi công chi tiết hơn bản vẽ thiết kế. Bản vẽ này cần thể hiện tuyến lắp đặt thực tế, cao độ, khoảng cách giá đỡ, vị trí đổi hướng, phụ kiện và các điểm giao cắt với hệ thống khác.

Với công trình nhà xưởng, bản vẽ thi công cần chú ý tải cáp và khoảng cách treo. Với tòa nhà, cần kiểm tra thêm trần, ống gió, PCCC, cấp thoát nước và không gian bảo trì.

Nếu chỉ dùng bản vẽ thiết kế sơ bộ để thi công, đội lắp đặt rất dễ gặp tình huống ra hiện trường mới biết tuyến máng bị vướng.

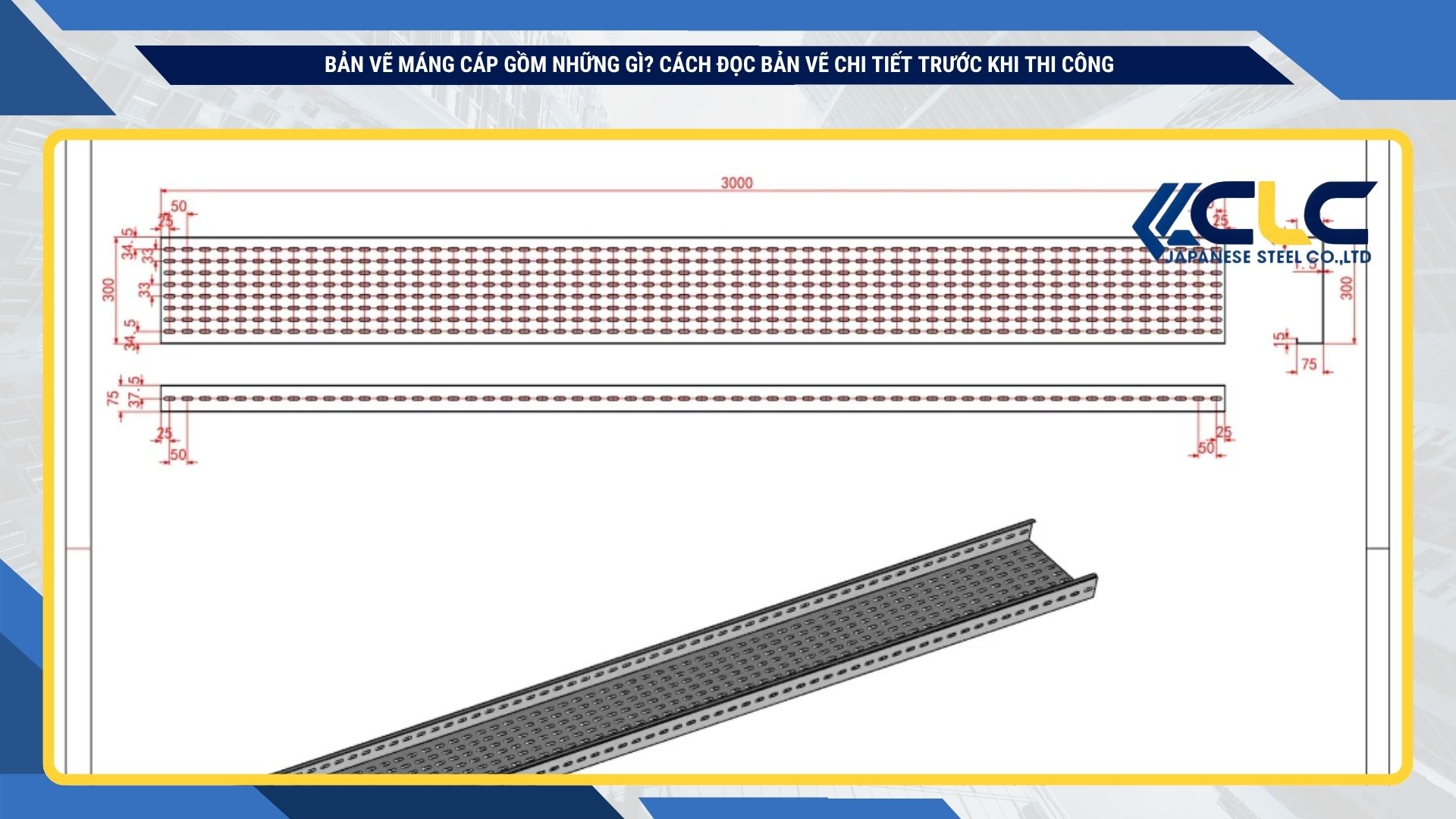

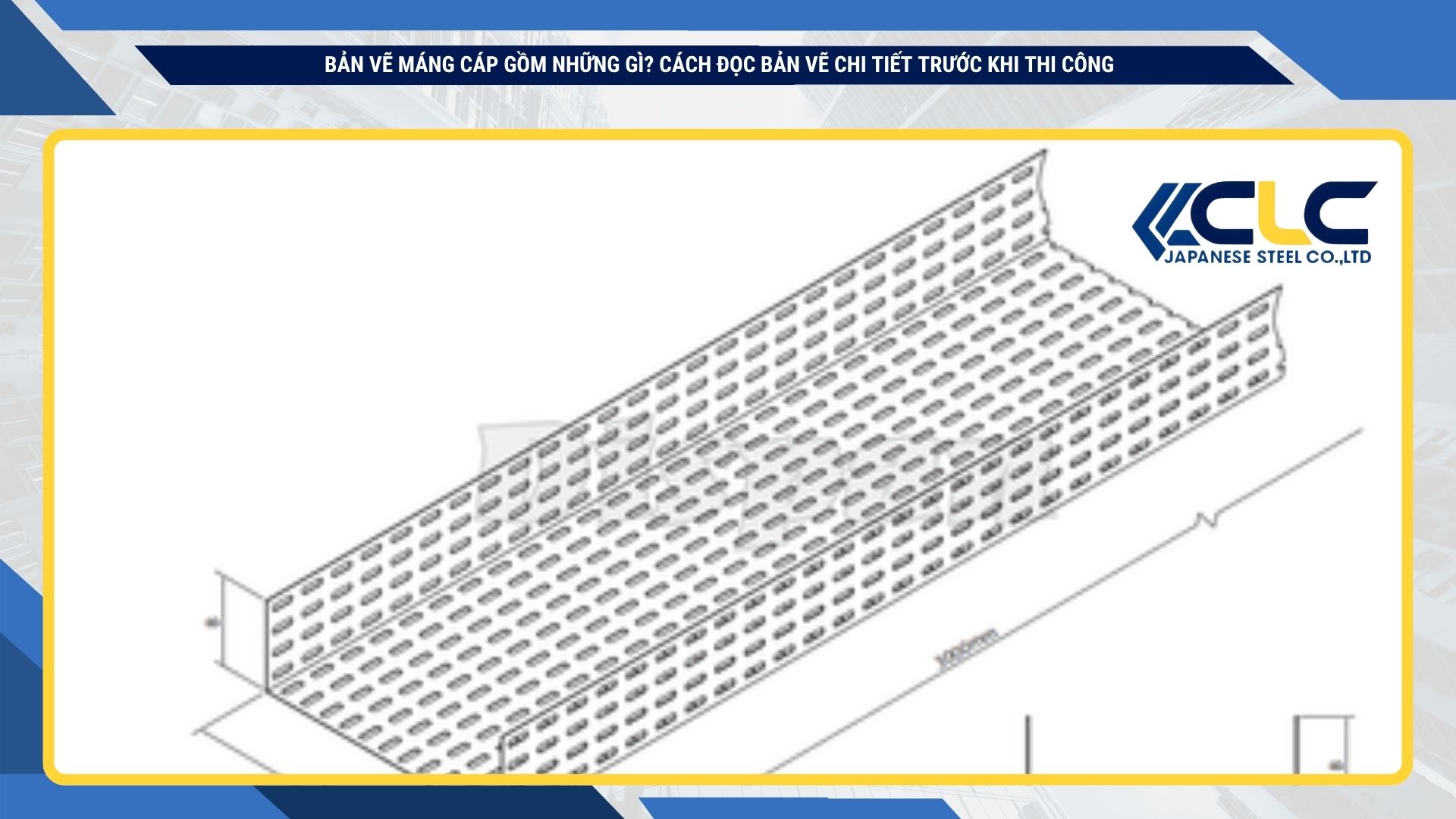

Bản vẽ máng cáp chi tiết

Bản vẽ máng cáp chi tiết thường dùng cho sản xuất hoặc đặt hàng. Loại bản vẽ này cần thể hiện rõ từng sản phẩm: máng thẳng, nắp máng, co ngang, co lên, co xuống, tê, thập, giảm và các phụ kiện nối.

Một bản vẽ chi tiết tốt nên có kích thước đầy đủ, góc uốn, bán kính co nếu cần, vị trí lỗ bắt bulong, độ dày vật liệu và yêu cầu hoàn thiện bề mặt.

Ví dụ: cùng là co ngang 90 độ nhưng nếu không ghi rõ kích thước máng, chiều cao, độ dày và kiểu nắp, xưởng sản xuất có thể phải hỏi lại nhiều lần. Điều này làm chậm báo giá và chậm tiến độ đặt hàng.

Bản vẽ máng cáp PDF

Bản vẽ máng cáp PDF phù hợp để gửi duyệt, lưu hồ sơ, trao đổi qua email hoặc gửi cho bộ phận mua hàng. Ưu điểm của file PDF là dễ mở, ít lỗi font, dễ xem trên máy tính và điện thoại.

Tuy nhiên, PDF thường khó chỉnh sửa. Nếu công trình còn thay đổi tuyến hoặc cần bóc tách lại khối lượng, nên có thêm file CAD hoặc bảng Excel đi kèm.

Không nên chỉ gửi một file PDF mờ, thiếu tỷ lệ, thiếu ghi chú rồi yêu cầu báo giá chính xác. Khi đó đơn vị cung cấp chỉ có thể báo giá tạm hoặc phải hỏi lại nhiều thông tin.

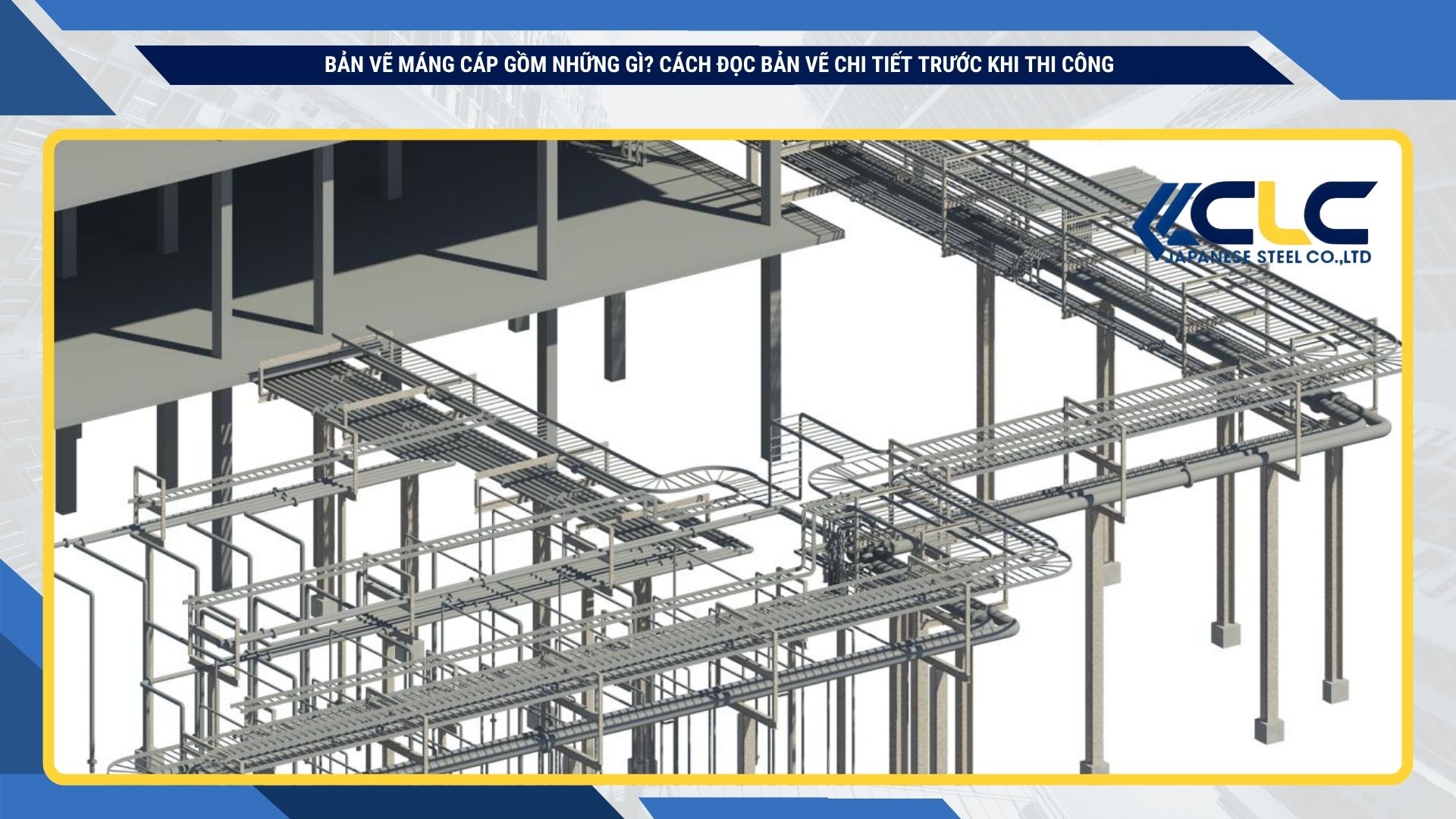

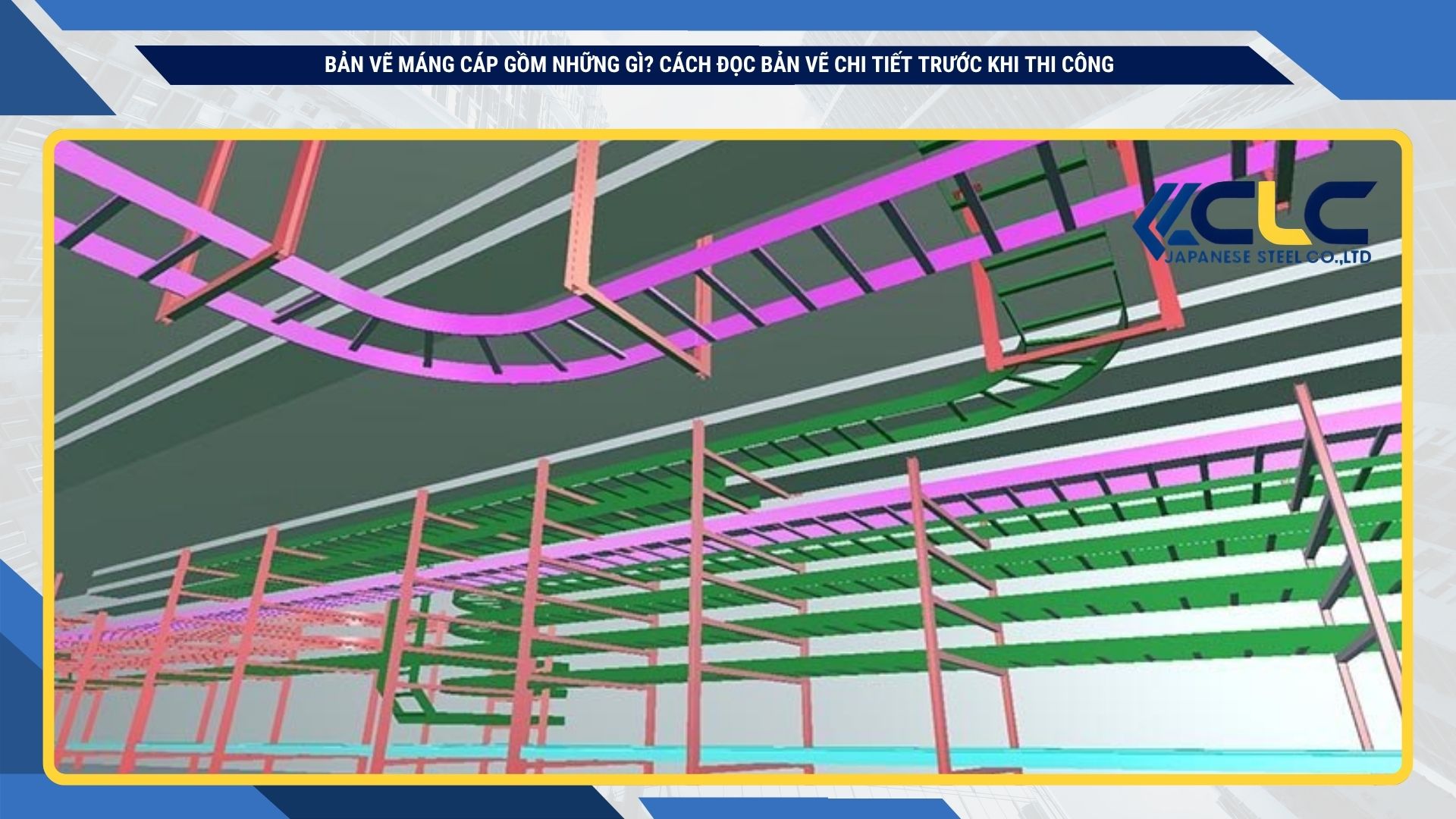

Bản vẽ CAD máng cáp

Bản vẽ CAD phù hợp cho kỹ sư thiết kế, kỹ sư M&E và đơn vị triển khai shop drawing. File CAD giúp chỉnh sửa tuyến, cập nhật cao độ, đo chiều dài và kiểm tra vị trí phụ kiện nhanh hơn.

Nếu công trình lớn, có nhiều tầng hoặc nhiều khu vực kỹ thuật, file CAD gần như bắt buộc để phối hợp với các hệ khác.

Cách đọc bản vẽ máng cáp trước khi đặt gia công

Đọc bản vẽ máng cáp không nên bắt đầu từ tổng chiều dài. Cần đi theo thứ tự: loại máng, kích thước, độ dày, vật liệu, phụ kiện, cao độ và bảng khối lượng.

Xác định loại máng cáp

Trước tiên cần biết bản vẽ đang dùng loại nào:

• Máng cáp sơn tĩnh điện
• Máng cáp mạ kẽm
• Máng cáp mạ kẽm nhúng nóng
• Máng cáp inox
• Máng cáp có nắp
• Máng cáp không nắp

Với công trình trong nhà, môi trường khô ráo, máng cáp sơn tĩnh điện thường được dùng nhiều vì tính thẩm mỹ và chi phí hợp lý. Với khu vực ẩm, ngoài trời hoặc môi trường dễ ăn mòn, cần cân nhắc mạ kẽm nhúng nóng hoặc inox.

Đây là điểm rất dễ bị bỏ qua. Nhiều bản vẽ chỉ ghi kích thước 200x100 nhưng không ghi vật liệu. Khi báo giá, mỗi đơn vị có thể hiểu khác nhau, dẫn đến giá lệch nhiều.

Kiểm tra kích thước máng

Kích thước máng cáp thường được thể hiện bằng chiều rộng và chiều cao. Ví dụ:

Cách ghi trên bản vẽ	Cách hiểu
Máng cáp 100x50	Rộng 100mm, cao 50mm
Máng cáp 200x100	Rộng 200mm, cao 100mm
Máng cáp 300x100	Rộng 300mm, cao 100mm
Máng cáp 400x150	Rộng 400mm, cao 150mm

Kích thước cần phù hợp với số lượng dây cáp, đường kính cáp, khả năng tản nhiệt và không gian dự phòng. Không nên chọn máng vừa khít số dây hiện tại. Khi cần bổ sung dây sau này, hệ máng sẽ nhanh quá tải hoặc khó thao tác.

Ví dụ thực tế: một tuyến cấp nguồn cho khu máy móc ban đầu chỉ có vài dây cáp, nhưng sau đó nhà xưởng bổ sung thêm thiết bị. Nếu máng chọn quá nhỏ ngay từ đầu, việc nâng cấp sẽ tốn chi phí tháo lắp và thay thế.

Kiểm tra độ dày vật liệu

Độ dày ảnh hưởng trực tiếp đến độ cứng, khả năng chịu tải và giá thành. Cùng một kích thước máng 300x100, loại dày 1.0mm và 1.5mm sẽ khác nhau rõ rệt khi lắp trên tuyến dài hoặc treo cao.

Không nên chọn độ dày chỉ vì giá thấp. Cần xem tuyến máng có tải nặng không, khoảng cách giá đỡ bao xa, máng treo trên cao hay lắp sát tường, môi trường có rung động hay không.

Một lỗi thực tế là dùng máng quá mỏng cho tuyến nhiều cáp lực. Sau một thời gian, máng có thể bị võng, cong cạnh hoặc rung tại các điểm nối.

Kiểm tra phụ kiện đi kèm

Bản vẽ máng cáp chi tiết phải thể hiện đầy đủ phụ kiện. Tối thiểu cần rà soát:

• Co ngang
• Co lên
• Co xuống
• Tê
• Thập
• Giảm giữa
• Giảm trái
• Giảm phải
• Nắp máng
• Đầu nối
• Giá đỡ
• Ty treo
• Bulong, ecu, long đền

Khi bóc khối lượng, không nên chỉ tính máng thẳng. Phụ kiện là phần dễ thiếu nhất nhưng lại ảnh hưởng nhiều nhất đến tiến độ thi công.

Ví dụ: tuyến máng đi từ phòng kỹ thuật ra khu sản xuất, sau đó chia nhánh sang 3 dãy máy. Nếu bảng khối lượng chỉ có máng thẳng mà thiếu tê và co ngang, đội thi công không thể lắp hoàn chỉnh.

Kiểm tra cao độ lắp đặt

Cao độ là thông tin rất quan trọng trong bản vẽ thi công. Máng cáp thường đi chung không gian với ống gió, PCCC, ống nước, đèn, trần kỹ thuật và kết cấu dầm.

Cần kiểm tra:

• Máng có bị vướng dầm không
• Có giao cắt với ống gió không
• Có đủ khoảng cách với hệ PCCC không
• Có đủ không gian mở nắp và bảo trì không
• Có đi qua khu vực dễ va chạm không
• Có cần thay đổi cao độ tại vị trí giao cắt không

Nếu bản vẽ không thể hiện cao độ, việc thi công tại hiện trường sẽ phụ thuộc nhiều vào kinh nghiệm đội lắp đặt. Điều này dễ gây sai khác so với hồ sơ ban đầu.

Checklist kiểm tra bản vẽ máng cáp trước khi gửi báo giá

Trước khi gửi bản vẽ cho nhà cung cấp hoặc xưởng sản xuất, nên kiểm tra theo bảng dưới đây.

Hạng mục cần kiểm tra	Đã có	Cần bổ sung
Kích thước rộng x cao
Tổng chiều dài máng thẳng
Độ dày vật liệu
Loại vật liệu hoàn thiện
Có nắp hay không nắp
Số lượng co ngang
Số lượng co lên, co xuống
Số lượng tê, thập, giảm
Loại giá đỡ hoặc ty treo
Khoảng cách giá đỡ
Cao độ lắp đặt
Ghi chú màu sơn hoặc lớp mạ
Yêu cầu giao hàng
Địa điểm công trình
File PDF hoặc CAD đi kèm

Nếu thiếu 1 đến 2 thông tin nhỏ, nhà cung cấp vẫn có thể tư vấn thêm. Nhưng nếu thiếu kích thước, độ dày, vật liệu và bảng khối lượng, báo giá gần như không thể chính xác.

Thông tin cần có để báo giá máng cáp theo bản vẽ

Khi cần báo giá nhanh, nên gửi thông tin theo cấu trúc rõ ràng. Càng rõ từ đầu, báo giá càng sát thực tế.

Thông tin cần gửi	Ví dụ
Loại sản phẩm	Máng cáp sơn tĩnh điện có nắp
Kích thước	200x100mm
Độ dày	1.2mm
Chiều dài máng thẳng	300 mét
Phụ kiện	10 co ngang, 4 co lên, 6 tê
Màu sơn	Ghi xám, trắng, cam hoặc theo yêu cầu
Môi trường sử dụng	Trong nhà, ngoài trời, nhà xưởng ẩm
Địa điểm giao hàng	TP.HCM, Bình Dương, Đồng Nai, Long An
Hồ sơ đi kèm	Bản vẽ máng cáp PDF, CAD, bảng khối lượng

Một tình huống thường gặp là bộ phận mua hàng chỉ gửi file PDF và hỏi giá ngay. Nhưng trong file lại không ghi độ dày. Khi đó, đơn vị cung cấp phải báo nhiều phương án hoặc hỏi lại. Việc này mất thời gian cho cả hai bên.

Nếu bạn muốn so sánh giá giữa các nhà cung cấp, hãy đảm bảo tất cả báo giá đang dựa trên cùng kích thước, cùng độ dày, cùng vật liệu và cùng số lượng phụ kiện. Nếu không, giá rẻ hơn chưa chắc là phương án tốt hơn.

Kinh nghiệm chọn vật liệu máng cáp theo công trình

Chọn vật liệu không nên chỉ dựa vào giá. Cần dựa vào môi trường sử dụng và yêu cầu vận hành.

Môi trường sử dụng	Vật liệu nên cân nhắc	Lưu ý
Trong nhà, khô ráo	Sơn tĩnh điện	Đẹp, chi phí hợp lý, phù hợp văn phòng, nhà xưởng khô
Khu vực ẩm nhẹ	Mạ kẽm	Chống ăn mòn tốt hơn thép sơn thông thường
Ngoài trời	Mạ kẽm nhúng nóng	Chịu thời tiết tốt hơn, phù hợp tuyến ngoài trời
Môi trường ăn mòn	Inox	Chi phí cao hơn nhưng bền hơn trong môi trường đặc thù
Khu vực cần thẩm mỹ	Sơn tĩnh điện có nắp	Dễ đồng bộ màu sắc với công trình

Ví dụ, một tuyến máng cáp trong nhà xưởng khô có thể dùng sơn tĩnh điện để tiết kiệm chi phí. Nhưng tuyến đi ngoài trời hoặc gần khu vực ẩm nên cân nhắc mạ kẽm nhúng nóng. Nếu chỉ nhìn giá ban đầu mà chọn sai vật liệu, chi phí sửa chữa sau này có thể cao hơn nhiều.

Lỗi thường gặp khi đọc và triển khai bản vẽ máng cáp

Chỉ nhìn kích thước, quên độ dày

Đây là lỗi rất phổ biến khi mua hàng. Người mua gửi yêu cầu “máng cáp 200x100” nhưng không ghi dày bao nhiêu. Trong khi đó, 200x100 dày 1.0mm và 200x100 dày 1.5mm là hai sản phẩm khác nhau về giá, độ cứng và khả năng chịu tải.

Thiếu phụ kiện chuyển hướng

Bản vẽ có tuyến rẽ nhánh nhưng bảng khối lượng không có tê. Tuyến có đổi cao độ nhưng không có co lên hoặc co xuống. Khi thi công mới phát hiện thiếu phụ kiện, công trình phải chờ bổ sung.

Không kiểm tra cao độ

Máng cáp có thể bị vướng ống gió, dầm, ống PCCC hoặc trần kỹ thuật. Nếu không kiểm tra cao độ từ bản vẽ, đội thi công phải xử lý tại hiện trường, dễ làm sai so với hồ sơ.

Chọn sai vật liệu theo môi trường

Máng sơn tĩnh điện dùng trong nhà có thể phù hợp. Nhưng nếu đem lắp ngoài trời hoặc khu vực ẩm, tuổi thọ có thể không đạt kỳ vọng. Với tuyến ngoài trời, nên cân nhắc vật liệu có khả năng chống ăn mòn tốt hơn.

Không ghi rõ có nắp hay không

Nắp máng ảnh hưởng đến giá, thẩm mỹ và khả năng bảo vệ dây cáp. Nhiều bản vẽ chỉ ghi máng cáp nhưng không ghi nắp. Khi báo giá, mỗi bên hiểu một kiểu. Khi giao hàng mới phát sinh tranh cãi.

Không có bảng khối lượng riêng

Nếu bản vẽ chỉ có mặt bằng tuyến mà không có bảng khối lượng, việc bóc tách phụ thuộc nhiều vào người đọc. Hai đơn vị khác nhau có thể bóc ra hai con số khác nhau.

Ví dụ thực tế khi dùng bản vẽ máng cáp để đặt hàng

Giả sử một nhà xưởng cần lắp tuyến máng cáp cho khu máy sản xuất. Bản vẽ thể hiện tuyến chính dài 120 mét, có 4 nhánh rẽ sang từng cụm máy. Kích thước máng chính là 300x100mm, tuyến nhánh dùng 200x100mm.

Nếu chỉ gửi thông tin “cần máng cáp 300x100 và 200x100”, báo giá sẽ thiếu rất nhiều phần. Để báo đúng, cần có thêm:

• Tổng chiều dài từng loại máng
• Độ dày từng loại
• Vật liệu hoàn thiện
• Số lượng co ngang
• Số lượng tê chia nhánh
• Số lượng nắp máng
• Kiểu giá đỡ
• Địa điểm giao hàng
• Tiến độ cần hàng

Trong trường hợp này, bản vẽ càng rõ thì giá càng sát. Xưởng sản xuất cũng dễ kiểm tra lại xem kích thước phụ kiện có đồng bộ với máng thẳng hay không.

Có nên dùng bản vẽ máng cáp PDF tải trên mạng không?

Có thể dùng, nhưng chỉ nên xem là tài liệu tham khảo.

Bản vẽ máng cáp PDF tải trên mạng thường hữu ích khi bạn cần hiểu cấu tạo, xem cách thể hiện phụ kiện hoặc chuẩn bị hồ sơ sơ bộ. Tuy nhiên, không nên dùng nguyên bản vẽ mẫu cho công trình thực tế nếu chưa kiểm tra lại kích thước, tải cáp, cao độ và môi trường sử dụng.

Mỗi công trình có tuyến đi khác nhau. Nhà xưởng khác tòa nhà. Khu vực trong nhà khác ngoài trời. Công trình có nhiều hệ thống kỹ thuật giao cắt sẽ khác công trình đơn giản.

Cách dùng đúng là lấy bản vẽ PDF làm mẫu tham khảo, sau đó điều chỉnh theo thực tế công trình. Nếu cần báo giá hoặc thi công, nên gửi thêm file CAD, bảng khối lượng hoặc ít nhất là bảng thông số đầy đủ.

Khi nào cần bản vẽ thi công thay vì bản vẽ tham khảo?

Bạn cần bản vẽ thi công máng cáp khi công trình có một trong các trường hợp sau:

• Tuyến máng dài
• Có nhiều khu vực hoặc nhiều tầng
• Có nhiều hệ thống kỹ thuật giao cắt
• Cần nghiệm thu theo hồ sơ
• Cần đặt sản xuất số lượng lớn
• Cần kiểm soát khối lượng chính xác
• Cần phối hợp với trần, ống gió, PCCC hoặc kết cấu

Bản vẽ tham khảo giúp hiểu sản phẩm. Bản vẽ thi công giúp lắp đúng tại công trình.

Nếu công trình nhỏ, tuyến máng đơn giản, đơn vị cung cấp có thể tư vấn dựa trên kích thước và sơ đồ tuyến. Nhưng với công trình lớn, bản vẽ thi công rõ ràng sẽ giúp giảm rủi ro sai hàng, thiếu hàng và phát sinh ngoài hiện trường.

Lưu ý khi mua máng cáp theo bản vẽ

Khi mua máng cáp theo bản vẽ, không nên chỉ so sánh giá trên một mét dài. Cần kiểm tra toàn bộ cấu hình sản phẩm.

Một báo giá thấp hơn có thể do:

• Độ dày mỏng hơn
• Không bao gồm nắp
• Không bao gồm phụ kiện
• Vật liệu hoàn thiện khác
• Chưa tính vận chuyển
• Chưa tính bulong, đầu nối, giá đỡ
• Chưa đúng số lượng thực tế

Trước khi chốt đơn, nên yêu cầu nhà cung cấp xác nhận lại các thông tin chính: kích thước, độ dày, vật liệu, màu sơn hoặc lớp mạ, phụ kiện, thời gian giao hàng và điều kiện vận chuyển.

Với các công trình cần tiến độ gấp, nên gửi bản vẽ càng sớm càng tốt để nhà cung cấp kiểm tra khả năng gia công và thời gian giao hàng.

Thép Nhật CLC hỗ trợ gì khi khách hàng có bản vẽ máng cáp?

Thép Nhật CLC cung cấp thép và vật tư công nghiệp tại Việt Nam, hỗ trợ khách hàng chọn đúng sản phẩm theo nhu cầu sử dụng thực tế. Với các yêu cầu liên quan đến máng cáp, khách hàng có thể gửi bản vẽ, file PDF, bảng khối lượng hoặc thông số kỹ thuật để được tư vấn rõ ràng hơn trước khi đặt hàng.

Thép Nhật CLC có thể hỗ trợ:

• Kiểm tra thông tin trên bản vẽ
• Tư vấn loại vật liệu phù hợp
• Bóc tách sơ bộ khối lượng theo bản vẽ
• Báo giá theo kích thước, độ dày và số lượng
• Hỗ trợ chọn sản phẩm phù hợp với môi trường sử dụng
• Cung cấp thép và vật tư với giá cạnh tranh

Nếu bạn đã có bản vẽ máng cáp PDF, bản vẽ CAD hoặc bảng khối lượng, hãy gửi thông tin cho Thép Nhật CLC để được kiểm tra lại kích thước, vật liệu và phụ kiện trước khi báo giá. Việc chuẩn bị rõ từ đầu giúp hạn chế sai hàng, thiếu hàng và phát sinh trong quá trình thi công.

FAQ về bản vẽ máng cáp

Bản vẽ máng cáp gồm những gì?

Bản vẽ máng cáp gồm mặt bằng tuyến máng, mặt cắt lắp đặt, kích thước, độ dày, vật liệu, phụ kiện, nắp máng, giá đỡ, cao độ, ghi chú kỹ thuật và bảng khối lượng.

Bản vẽ máng cáp PDF có dùng để thi công được không?

Có thể dùng nếu bản vẽ PDF thể hiện đủ kích thước, cao độ, vật liệu, phụ kiện và bảng khối lượng. Tuy nhiên, với công trình cần chỉnh sửa tuyến hoặc bóc tách chi tiết, nên có thêm file CAD.

Bản vẽ máng cáp chi tiết khác gì bản vẽ thiết kế?

Bản vẽ thiết kế thể hiện hướng tuyến tổng quan. Bản vẽ máng cáp chi tiết thể hiện rõ kích thước, độ dày, vật liệu, phụ kiện và thông số cần thiết để gia công hoặc thi công.

Muốn báo giá máng cáp cần gửi thông tin gì?

Cần gửi kích thước, độ dày, vật liệu, chiều dài, số lượng phụ kiện, có nắp hay không, địa điểm giao hàng, yêu cầu hoàn thiện bề mặt và bản vẽ nếu có.

Bản vẽ thi công máng cáp cần chú ý gì?

Cần chú ý cao độ lắp đặt, khoảng cách giá đỡ, vị trí đổi hướng, điểm giao cắt với hệ thống khác, phụ kiện đi kèm, vật liệu và yêu cầu nghiệm thu.

Có thể gia công máng cáp theo bản vẽ riêng không?

Có. Máng cáp có thể được gia công theo kích thước, độ dày, vật liệu, màu sơn, kiểu nắp và phụ kiện theo bản vẽ riêng của từng công trình.

Có nên dùng bản vẽ máng cáp tải trên mạng để đặt hàng không?

Không nên dùng trực tiếp nếu chưa kiểm tra lại theo công trình thực tế. Bản vẽ tải trên mạng chỉ nên dùng để tham khảo cấu tạo, sau đó cần điều chỉnh theo kích thước, tải cáp, môi trường và yêu cầu thi công riêng.

Kết luận

Một bản vẽ máng cáp đạt yêu cầu phải thể hiện rõ kích thước, độ dày, vật liệu, phụ kiện, nắp máng, cao độ, giá đỡ và bảng khối lượng. Nếu dùng cho thi công, bản vẽ cần thể hiện thêm tuyến lắp đặt thực tế, khoảng cách treo và các điểm giao cắt với hệ thống khác.

Trước khi báo giá hoặc đặt gia công, nên kiểm tra kỹ bản vẽ máng cáp chi tiết, đặc biệt là độ dày, vật liệu và phụ kiện. Nếu đã có bản vẽ máng cáp PDF hoặc bản vẽ thi công, bạn có thể gửi cho Thép Nhật CLC để được tư vấn rõ ràng, chọn đúng sản phẩm và nhận báo giá cạnh tranh theo nhu cầu thực tế.

Liên hệ Thép Nhật CLC để nhận báo giá tốt nhất

Nếu bạn đang tìm thang máng cáp cho nhà xưởng, công trình cơ điện hoặc kết cấu thép, đừng chọn theo cảm tính.

Hãy chọn đơn vị hiểu sản phẩm, làm chủ sản xuất và có kinh nghiệm thực tế.

Thép Nhật CLC mang đến cho bạn:

Sản phẩm của Thép Nhật CLC được gia công sản xuất trực tiếp tại xưởng
Kiểm soát độ dày rõ ràng
Báo giá một cách minh bạch và trực quan theo từng yêu cầu
Hỗ trợ bản vẽ và thiết kế bằng công nghệ 3D

Bạn không cần đoán. Bạn nhìn trước toàn bộ phương án trước khi thi công.

Điều này giúp bạn tránh sai sót, giảm lãng phí và chủ động ngay từ đầu.

Nếu bạn đang cần báo giá thang máng cáp, hãy liên hệ trực tiếp với Thép Nhật CLC. Bạn sẽ nhận được mức giá cạnh tranh cùng sản phẩm đúng chất lượng.

Website: https://thepnhatclc.com/

Chỉ cần gửi yêu cầu, bạn sẽ có phương án rõ ràng để triển khai ngay.

Lưu ý: Giá chỉ mang tính chất tham khảo, cần biết giá chính xác hãy liên hệ ngay cho Thép Nhật CLC nhé !
